Exemple de topologie

Dans les géodatabases, la topologie définit la relation spatiale entre les fonctionnalités géographiques ; c'est-à-dire comment les fonctionnalités Point, Polyligne et Polygone partagent une géométrie coïncidente. La topologie est fondamentale pour l'intégrité des données dans une base de données SIG. Dans le profil Enterprise Architect ArcGIS, vous utilisez un Paquetage « Topologie » pour modéliser l'intégrité des données entre les Fonctionnalité de fonctionnalité.

Modélisation topologie de modélisation dans le modèle Enterprise Architect ArcGIS est simple :

  1. Sélectionnez un paquetage « Paquetage » dans lequel créer des relations de topologie.
  2. Ouvrez le diagramme sous le paquetage « Paquetage ».
  3. Depuis la page Diagramme Toolbox ArcGIS Network Fonctionnalités , glissez-déposez une icône Paquetage « Topologie » sur le diagramme ; cela crée un Paquetage qui contiendra tous les éléments et relations nécessaires à la définition de la topologie.
Une topologie définie dans Enterprise Architect a ces caractéristiques :
  • Le Paquetage « Topologie » ne peut pas être créé en dehors d'un Paquetage « Paquetage »
  • Au sein d'un Paquetage « FeatureDataset », plusieurs Paquetages « Paquetages » peuvent être créés
  • Une Classe Fonctionnalité (Point, Polyligne ou Polygone) ne peut participer qu'à un seul Paquetage « Topologie »
  • Une Classe de Fonctionnalité ne peut pas participer à la fois à un Paquetage « Topologie » et à un Paquetage « Paquetage »

Éléments de topologie

Élément

La description

Voir également

Nom

Vous pouvez définir le nom de la topologie comme étant le nom du Paquetage « Topologie ».

 Pages de la boîte à outils ArcGIS

Liste des Fonctionnalité de fonctionnalités

Soit:

  • Créez de nouvelles Fonctionnalité de fonctionnalités à partir de la boîte à outils Diagramme ou
  • Faites glisser les Classes de Fonctionnalité existantes de la fenêtre Navigateur vers le Paquetage « Topologie »

Tolérance de cluster X,Y et
Tolérance de cluster Z

Vous définissez les valeurs de tolérance de cluster à l'aide de la Valeur Étiquetés ClusterTolerance et Paquetage du Paquetage « Topologie ».

Classements de précision

Les rangs de précision sont définis à l'aide de la Valeur Étiquetés de l'attribut TopologyMembership, que vous pouvez créer à l'aide de l'icône 'TopologyMembership' sur la page 'Topology' de la boîte à outils Diagramme .

Ajoutez cet attribut stéréotypé à chaque élément Fonctionnalité Class, puis définissez une valeur pour chaque rang.

  • Le nom de l'attribut doit être le nom du Paquetage « Topologie »
  • Vous n'avez pas besoin de définir le type de l'attribut

Fonctionnalité classe de fonctionnalité n'a qu'un seul attribut TopologyMembership. Si vous n'ajoutez pas d'attribut Fonctionnalité à une classe de fonctionnalités, l'exportateur ArcGIS générera pour vous un ensemble de valeurs de classement par défaut. Les valeurs de XYRank et ZRank sont comprises entre 1 et 50.

Règles de topologie

Les règles de topologie sont représentées par un connecteur d'association UML qui a le stéréotype « TopologyRule ». Vous pouvez créer le connecteur à l'aide de l'icône 'Règle de topologie' sur la page 'Topologie' de la boîte à outils Diagramme .

Utilisez ce connecteur pour relier :

  • Deux éléments de Classe de Fonctionnalité ("Point", "Polyligne" ou "Polygone")
  • Deux éléments « Sous-type »
  • Un élément Classe de Fonctionnalité (« Point », « Polyligne » ou « Polygone ») vers un élément « Sous-type »
  • Une Classe Fonctionnalité ("Point", "Polyligne" ou "Polygone") elle-même, ou
  • Un élément « Sous-type » lui-même
La balise TopologyRuleType est utilisée pour définir le type de règle de topologie.

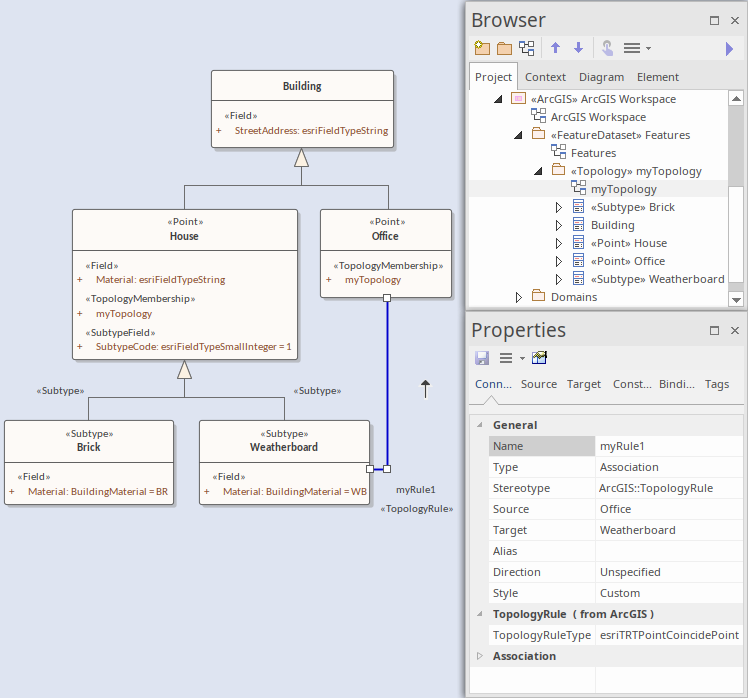

Exemple de connexion de règle de topologie
