Exemples de règles de connectivité
Dans un diagramme de réseau géométrique ArcGIS , vous pouvez utiliser l'une ou l'autre des deux relations de règle de connectivité : tronçon-jonction ou tronçon-tronçon. Ces exemples illustrent l'utilisation de chaque type.

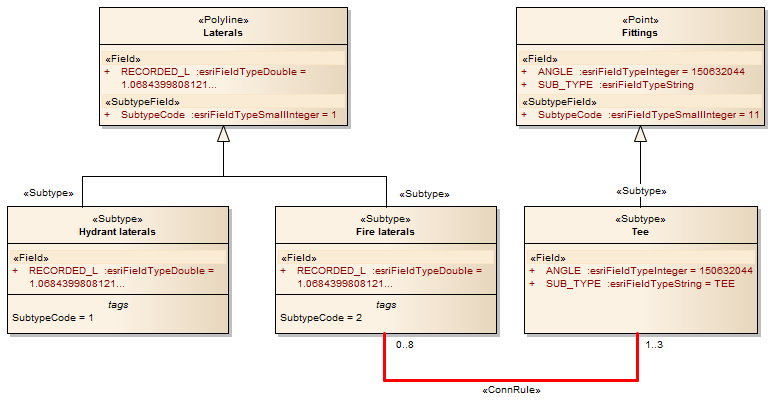

Règle de connectivité périphérie-jonction
- Le connecteur Connectivity-Rule (Edge-Junction) est un connecteur d'association binaire UML
- La connexion comprend un élément de bord (« Point », ou « Sous-type » avec « Point » comme parent) et un élément de jonction (« Polyline », ou « Sous-type » avec « Polyline » comme parent)
- La cardinalité peut être définie à partir des champs 'Multiplicité' source et cible de la boîte de dialogue ' Propriétés ' du connecteur
- Vous pouvez définir les champs 'Source Role' ou 'Target Role' sur 'Default' dans la boîte de dialogue ' Propriétés ' du connecteur
- Tous les éléments de cette règle Edge-Junction doivent être contenus dans le Paquetage « GeometricNetwork »

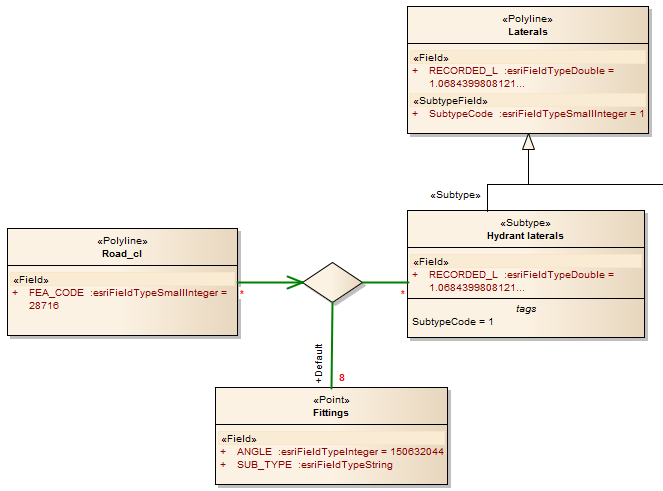

Règle de connectivité bord à bord
- Le connecteur Connectivity-Rule (Edge-Edge) est un connecteur UML N-ary Association
- La connexion doit inclure deux éléments de bord ("Polyline", ou "Sous-type" avec "Polyline" comme parent) et un nombre quelconque d'éléments de jonction ("Point", ou "Sous-type" avec "Point" comme parent)
- Il est recommandé d'utiliser un connecteur d'association directe, tiré de l'un des éléments de bord à l'élément N-aire, pour indiquer la classe "de" - dans le diagramme , Road_cl est l'élément de bord qui est défini comme "de" Classe; pour le reste de la connexion, vous pouvez utiliser des connecteurs d'association pour connecter l'élément de bord ou de jonction et l'élément N-aire, tirés soit des éléments de bord ou de jonction vers l'élément N-aire, soit de l'élément N-aire vers le bord ou éléments de jonction
- La cardinalité peut être définie à partir des champs 'Multiplicité' de l'élément source ou cible de la boîte de dialogue ' Propriétés ' du connecteur ; il vous suffit de définir la multiplicité d'une extrémité du connecteur - si les deux extrémités sont définies, seule la multiplicité de l'extrémité cible est utilisée
- Vous devez marquer l'une des connexions Junction-N-ary comme Default, en utilisant le champ 'Source Role' ou 'Target Role' dans la boîte de dialogue ' Propriétés ' du connecteur
- Tous les éléments de cette règle Edge-Edge doivent être contenus dans le Paquetage « GeometricNetwork »
