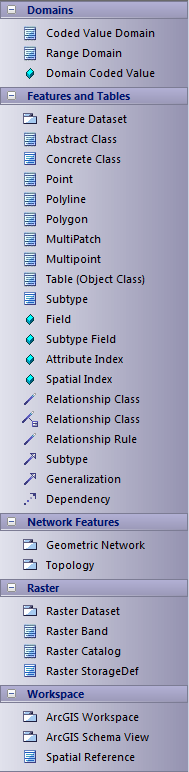

Pages de la boîte à outils ArcGIS

Ruban

Conception > Diagramme > Boîte à outils

Raccourcis Clavier

Ctrl+Maj+3

Paquetages

Espace de travail ArcGIS

L'espace de travail de la géodatabase Paquetage , qui contient tous les éléments modélisation ArcGIS.

Exportez le contenu de ce Paquetage pour produire le document d'espace de travail XML de la géodatabase, qui peut être importé dans Esri ArcCatalog.

ArcGIS Schema Vue

Paquetage stéréotypé qui représente un sous-ensemble de la structure de géodatabase définie dans ArcGIS Workspace Paquetage . ArcGIS Schema Vue Paquetages est utile si vous devez créer des schémas partiels ou modulaires basés sur la conception complète de votre géodatabase. Vous pouvez créer n'importe quel nombre de Paquetages ArcGIS Schema Vue sous votre paquet ArcGIS Paquetage .

Ajoutez cet élément à un diagramme sous votre espace de travail, puis créez un connecteur de dépendance UML à partir de celui-ci vers chaque Paquetage à inclure dans le document d'espace de travail XML généré. Par exemple, vous pouvez n'inclure qu'un sous-ensemble de vos Fonctionnalité de données et domaines de fonctionnalité, en dessinant des connecteurs de dépendance UML vers les Paquetages appropriés.

Pour exporter votre ArcGIS Schema Vue pour l'utiliser avec ArcCatalog, cliquez-droit dessus et sélectionnez l'option 'Specialize | ArcGIS | Option Exporter vers ArcGIS Workspace XML'. Le système génère un document Workspace XML contenant uniquement les éléments associés au ArcGIS Schema Vue Paquetage .

Consultez la rubrique Exporter des schémas ArcGIS modulaires .

Fonctionnalité données de fonctionnalité

Un Paquetage stéréotypé qui contient ou organise des éléments Point, Polyligne, Polygone ou Multipatch avec la même référence spatiale, le même type de géométrie et les mêmes champs d'attributs (c'est-à-dire, Classes de Fonctionnalité ).

Le Jeu de Données de Fonctionnalité est uniquement créé sous le Paquetage ArcGIS Workspace ; il ne peut pas être créé sous un autre Fonctionnalité de données Paquetage . Les Fonctionnalité de jeux de données Paquetages peuvent cependant contenir d'autres types de sous-paquets, qui peuvent être utiles pour organiser de grands Fonctionnalité de données de fonctionnalités. Lorsqu'ils sont exportés vers un document XML Workspace, les éléments de tous les sous-packages sont inclus tandis que les sous-packages eux-mêmes sont ignorés, ce qui entraîne une hiérarchie de modèle "aplatie".

Bien qu'ArcGIS empêche la définition de Tableaux (ObjectClasses) sous Fonctionnalité Datasets, Enterprise Architect vous permet de modéliser Tableaux sous Fonctionnalité Datasets pour plus de commodité. Lors de l'exportation, les Tableaux sont placés au niveau racine pour créer un schéma valide.

Réseau géométrique

Un paquetage UML Paquetage qui représente les relations logiques entre les fonctionnalités d'un système de réseau - implémenté dans ArcGIS en tant que réseau géométrique.

Jeu de données raster

Un Paquetage stéréotypé qui contient ou organise les données raster (en tant qu'éléments Raster Band).

Topologie

Un paquetage UML Paquetage qui représente la géométrie partagée d'un ensemble de Fonctionnalité de fonctionnalités à partir d'un Fonctionnalité de données de fonctionnalités.

Éléments (par ordre alphabétique)

Classe abstraite

Une classe abstraite UML standard, représentant un concept et un ensemble de champs, qui peut être partagée par plusieurs Fonctionnalité de fonctionnalité. Fonctionnalité Les classes qui se connectent à une classe abstraite via une relation d'héritage gagnent tous ses champs. Étant donné que la géodatabase ne prend pas directement en support classes abstraites, les champs hérités sont exportés dans la définition de Fonctionnalité classe de fonctionnalité enfant lors de la génération d'un schéma à partir du modèle.

Domaine de valeur codée

Une classe UML étendue, représentant un ensemble de valeurs valides pouvant s'appliquer à tout type d'attribut.

Classe Béton

Une classe UML standard qui peut représenter une Fonctionnalité de fonctionnalité ou un Tableau dans ArcGIS, selon le paramètre de stéréotype de sa classe parent. Si l'élément n'a pas de classe parent stéréotypée, il est traité comme un ArcGIS Tableau (classe d' Object ) par défaut.

MultiPatch

Une classe UML étendue, représentant ArcGIS MultiPatch.

Multipoint

Une classe UML étendue, représentant ArcGIS Multipoint.

Indiquer

Une classe UML étendue, représentant le point ArcGIS.

Polygone

Une classe UML étendue, représentant le polygone ArcGIS.

Polyligne

Une classe UML étendue, représentant la polyligne ArcGIS.

Domaine de gamme

Une classe UML étendue, représentant une plage valide de valeurs numériques pouvant s'appliquer à un type d'attribut numérique.

Bande raster

Une classe UML étendue, représentant une couche d'une matrice de valeurs de cellule.

Chaque jeu de données raster contient une ou plusieurs bandes raster.

Catalogue d'images

Une classe UML étendue, représentant une collection de jeux de données raster dans la géodatabase.

Raster StorageDef

Une classe UML étendue, représentant les propriétés de stockage d'une valeur Raster dans la géodatabase ; ces informations sont requises lors de la création d'un élément Raster Dataset Paquetage .

Référence spatiale

Une classe UML étendue qui définit les informations de référence spatiale de votre schéma, telles qu'un système de coordonnées et XYTolerance.

Vous pouvez définir un ou plusieurs éléments Spatial Reference, que vous liez à d'autres éléments ArcGIS via leur Spatial Reference Valeur Étiquetée .

Sous-type

Une classe UML étendue, contenant un sous-ensemble des attributs d'un élément dans l'ensemble de données Fonctionnalité .

Tableau (classe d' Object )

Une classe UML étendue, représentant une collection de données non spatiales du même type ou de la même classe.

Relations (par ordre alphabétique)

Association

Un connecteur d'association UML normal.

Règle de connectivité (Edge-Edge)

Une association UML N-aire étendue qui modélise les relations valides entre les éléments de bord dans un réseau géométrique.

Pour obtenir un exemple, consultez Exemples de règles de connectivité .

Règle de connectivité (Edge-Junction)

Une association UML étendue qui modélise les relations valides entre les éléments de tronçon et de jonction dans un réseau géométrique.

Pour obtenir un exemple, consultez Exemples de règles de connectivité .

Dépendance

Un connecteur de dépendance UML normal.

Généralisation

Indique l'héritage du classificateur spécifique vers un classificateur général.

Classe de relation

Une association UML étendue, assurant la relation entre :

• Deux éléments dans l'ensemble de données Fonctionnalité , ou
• Un élément dans le Fonctionnalité Dataset et un élément Object Class

Classe de relation

Une classe d'association UML étendue, fournissant la relation attribuée entre :

• Deux éléments dans l'ensemble de données Fonctionnalité , ou
• Un élément dans le Fonctionnalité Dataset et un élément Object Class

Règle de relation

Une association UML étendue qui détermine quels sous-types peuvent être liés dans la géodatabase.

Sous-type

Une association UML étendue, fournissant la relation entre un Fonctionnalité de classe de fonctionnalité et un élément de sous-type.

Règle de topologie

Une association UML étendue qui relie les Fonctionnalité de classe de fonctionnalité et de sous-type dans la géodatabase.

Attributes (par ordre alphabétique)

Index des attributs

Attribut UML étendu qui représente l'index d'attribut ArcGIS.

Valeur codée de domaine

Attribut UML étendu qui spécifie la valeur d'un domaine de valeurs codées ArcGIS.

Domaine

Un attribut UML étendu qui représente un champ ArcGIS de la géodatabase, dans un Tableau ou Fonctionnalité classe de fonctionnalité.

Index spatial

Attribut UML étendu qui représente l'index spatial ArcGIS.

Champ de sous-type

Un attribut UML étendu qui représente le champ 'sous-type' d'un Fonctionnalité Tableau ou d'une classe de fonctionnalités.

TopologieAppartenance

Un attribut UML étendu qui représente les rangs de Fonctionnalité d'une classe de fonctionnalité.
