Exemple de règle de relation
Dans ArcGIS modélisation , vous pouvez utiliser des règles de relation pour affiner la cardinalité d'un connecteur «RelationshipClass» entre une Fonctionnalité Class ou Tableau source et une Fonctionnalité Class ou Tableau destination ; un connecteur de classe de relations définit uniquement la cardinalité initiale, telle qu'un à plusieurs ou plusieurs à plusieurs.
Une règle de relation dans Enterprise Architect est représentée par un connecteur «RelationshipRule», un connecteur d'association UML stéréotypé, que vous pouvez créer à l'aide de l'icône Règle de relation sur la page 'ArcGIS Core' de la boîte à outils Diagramme . Vous définissez la cardinalité à partir des champs 'Multiplicité' source et cible de la boîte de dialogue ' Propriétés ' du connecteur.
Lors de la création d'un connecteur «RelationshipRule» entre deux objets, vous devez avoir :
- Un connecteur « RelationshipClass » existant entre les deux objets pour lesquels vous souhaitez définir la règle de relation ; s'il n'y a pas de connecteur, la «RelationshipRule» que vous créez est ignorée lors de la génération du schéma ArcGIS
- Une plage de cardinalité à chaque extrémité compatible avec la cardinalité du parent « RelationshipClass » ; par exemple, si vous définissez une cardinalité de 1-M dans un connecteur « RelationshipClass », l'extrémité source du connecteur « RelationshipRule » doit être 1, tandis que vous pouvez définir l'extrémité cible de la « RelationshipRule » sur un nombre spécifique tel que 3 (voir les exemples de diagrammes dans cette rubrique)
Exemples

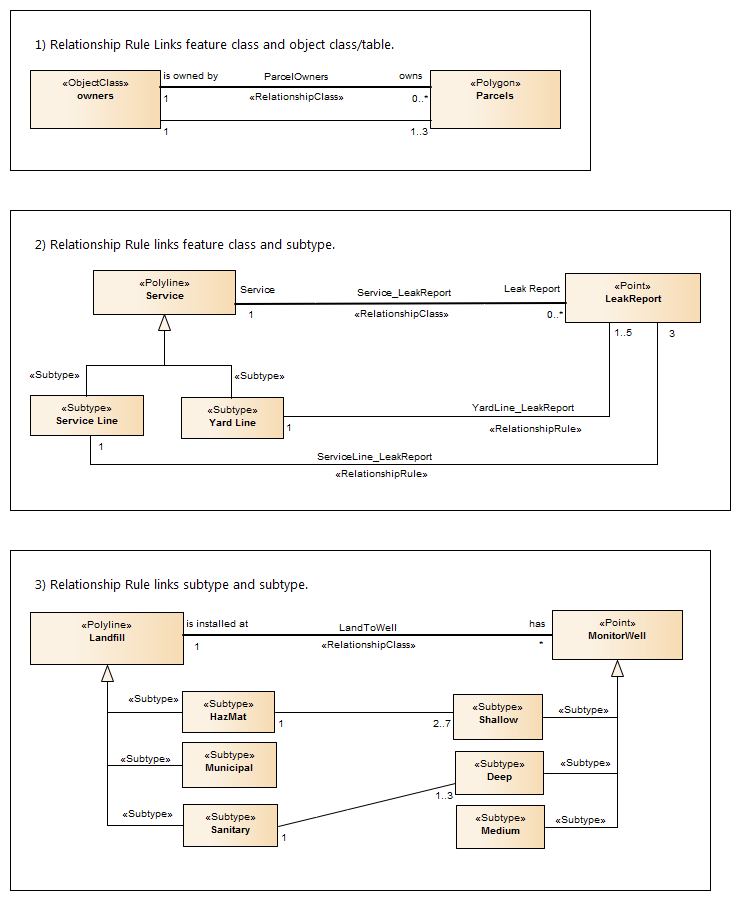

Ce diagramme fournit trois exemples de connexions «RelationshipRule» possibles dans un modèle ArcGIS. Une épaisseur de ligne personnalisée a été appliquée pour mettre en évidence les connecteurs de la classe de relations, et l'étiquette de stéréotype «RelationshipRule» a été masquée, le cas échéant :
