Règles de Modèle dans une opération
Vous pouvez modéliser des règles métier en tant qu'éléments Métier Rule dans le Paquetage Règles Métier et les attacher aux éléments Rule Task dans un diagramme d'activité diagramme .
Alternativement, dans le modèle de domaine Métier , si vous avez des opérations dans la classe de traitement des règles qui représentent une action commerciale, vous pouvez définir chacune de ces opérations en tant que tâche de règle et attacher les Règles Métier à ces opérations sur le diagramme Règles Métier ou dans la règle. Compositeur.
Accéder
Menu Contexte |
Fenêtre du Navigateur | Double-cliquez sur Fonctionnement > Général |
Modèle Métier Tâche sur une opération
Marcher |
Action |
Voir également |
---|---|---|
1 |
Dans le champ 'Stereotype', tapez 'RuleTask'. |
|
2 |
Cliquez sur le bouton Enregistrer et sur le bouton Fermer. |
|
3 |
Faites glisser l'opération de la fenêtre Navigateur vers le diagramme d'activité diagramme . Affectez également Règles Métier à l'opération, comme pour un élément Rule Task. |
Modèle Règles Métier |
Représentation des tâches de règle d'opération
Vue |
Détail |
Voir également |
---|---|---|
Fenêtre Navigateur |
Les opérations stéréotypées en tant que RuleTask s'affichent dans la fenêtre Navigateur comme indiqué :
Pour passer les paramètres de ces appels d'opérations, ouvrez la boîte de dialogue ' Propriétés ' de l'opération et sélectionnez la page 'Appel', puis renseignez le champ 'Comportement sur l'opération à appeler ; sous le champ 'Arguments', cliquez sur le bouton Modifier et configurez ou modifiez les valeurs d'argument à transmettre. Lors de la génération du code, le code de la logique des règles est généré dans le corps de la méthode. |
Appels de comportement Arguments d'appel de comportement |
Sur le diagramme de flux de Diagramme |

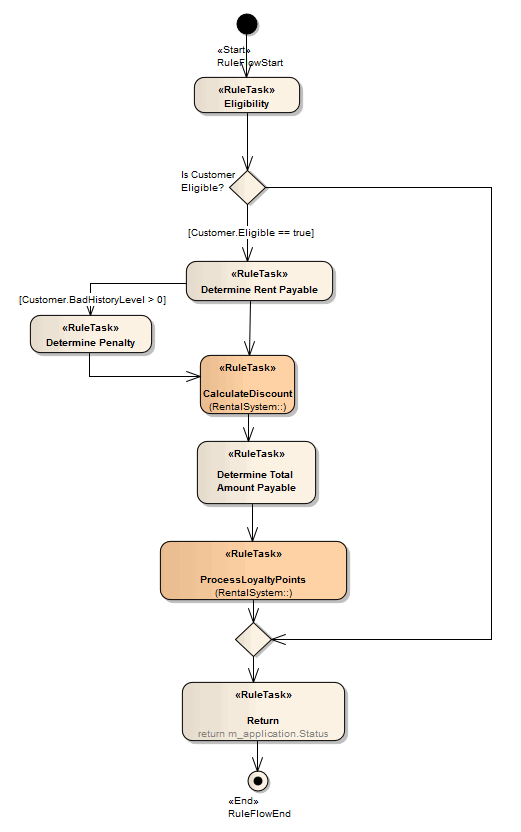

Lorsque vous faites glisser et déposez une opération stéréotypée RuleTask sur un diagramme de flux de règles , une opération Appeler une Action de comportement est créée, comme indiqué par les deux éléments plus sombres.
Vous devez créer les actions de comportement d'appel dans le flux d'activité, comme pour les actions de tâche de règle normales. |
Notes
- Métier Rule Modélisation est disponible dans l'édition Unified et l'édition Ultimate d' Enterprise Architect
