Générer un Métier Rule Modèle

Le Métier Rule Modèle capture :

  • Les règles qui s'appliquent à un processus métier
  • Les tâches ou objets métier sur lesquels les règles s'appliquent, et
  • Le traitement réel qui a lieu pour appliquer les règles et produire une décision ou un résultat
Comme point de départ très utile dans la mise en place de votre modèle Métier Rule, vous pouvez générer la structure du modèle et les composants initiaux à l'aide de l' Enterprise Architect Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ').

Accéder

Utilisez l'une des méthodes décrites ici pour ouvrir l' Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ').

Ruban

Design > Paquetage > Assistant de Modèle

Menu Contexte

Cliquez Cliquez-droit sur le Paquetage ou Modèle Root | Ajouter un Modèle à l'aide de l'assistant

Raccourcis Clavier

Ctrl+Maj+M

Autre

Barre d'en-tête de la fenêtre du Navigateur |New Package icon.

Générer Métier Rule Modèle de Assistant de Modèle

Marcher

Action

Voir également

1

Sélectionnez l'onglet ' Modèle Motifs '.

2

Cliquez sur la flèche déroulante Perspective et sélectionnez ' Exigences | Métier Rule Modèle '.

3

Cliquez sur l'option 'Starter Métier Rule Modèle '. Si vous préférez, vous pouvez lire les informations sur ce modèle dans le panneau de droite.

4

Cliquez sur le bouton Créer Modèle (s).

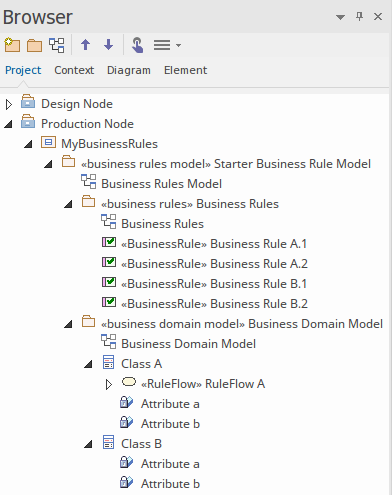

Une structure Métier Rule Modèle est générée dans la fenêtre Navigateur , comme illustré.

A Business Rules Modeling (BRM) model shown in the Project Browser in Sparx Systems Enterprise Architect.

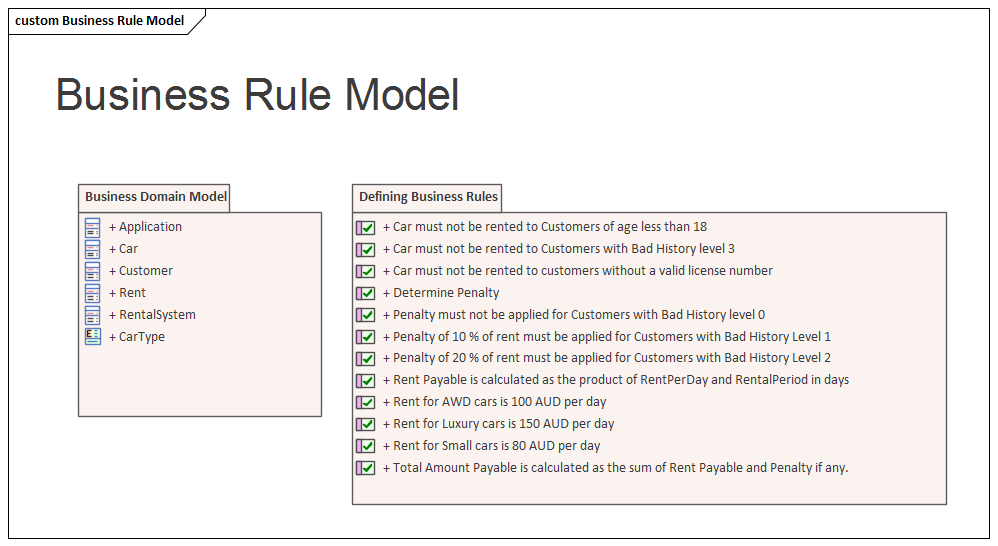

Exemple Diagramme

Ce diagramme Métier Rule Modèle a été généré au niveau supérieur du modèle et encapsule les composants du modèle Métier Rule.

Notes

  • Métier Rule Modélisation est disponible dans l'édition Unified et l'édition Ultimate d' Enterprise Architect
  • Pour voir un exemple de modèle Règles Métier , ouvrez le modèle EAExample fourni avec le programme d'installation et développez :

    Exemple Modèle > Analyse et Modélisation Métier > Métier Domain Modèle > Métier Rule Modèle > Métier Domain Modèle and > Defining Règles Métier
