Développer un Métier de règle de Modèle

Dans modélisation Règles Métier , vous développez d'abord la structure du modèle pour représenter les règles dans le contexte de leur utilisation, puis compilez (ou composez) efficacement les règles pour les rendre opérationnelles dans ce contexte. À partir des règles compilées, vous pouvez soit créer une feuille de calcul pour référence, soit générer un code comportemental pour les applications qui appliquent les règles, ou les deux.

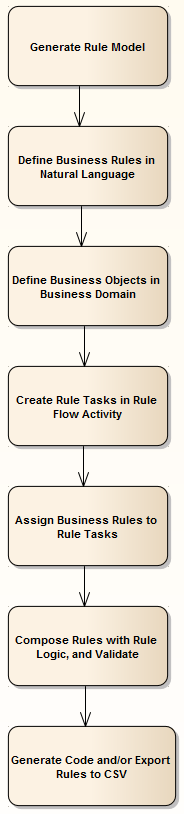

Résumé du processus

1. Utilisez l'onglet 'Créer à partir de Motif ' ( Assistant de Modèle ) pour générer un Métier Rule Modèle dans lequel définir les règles métier.
2. Dans le diagramme Règles Métier généré, commencez à identifier les règles métier en tant qu'éléments Métier Rule, chaque élément représentant une règle métier spécifique.
3. Dans le diagramme Métier Domain Modèle généré, éditez les Classes existantes - et créez-en d'autres - pour représenter les Objets Métier dans le domaine ou processus métier ; ceux-ci fournissent le vocabulaire métier comme contexte pour les règles métier.
4. L'une des Classes représente l'application réelle des règles ; sous cette classe se trouve un diagramme d'activité et d'activité de flux de règles , dans lequel vous créez les tâches de règle sous lesquelles les règles métier sont regroupées, dans l'ordre dans lequel les règles métier sont exécutées. Si vous avez besoin d'un niveau de regroupement plus élevé pour définir différents domaines d'application des règles, vous pouvez créer d'autres classes de traitement des règles avec leurs propres activités.
5. Revenez au diagramme Règles Métier et faites glisser les éléments Rule Task depuis la fenêtre Navigateur , en attribuant à chaque Task les éléments Métier Rule correspondants.
6. Composez et validez les règles métier à l'aide de Rule Composer.
7. Si vous voulez du code qui applique et exécute les règles métier, générez-le à partir des éléments Class qui contiennent les Métier Rule Activities.

Notes

• Métier Rule Modélisation est disponible dans l'édition Unified et l'édition Ultimate d' Enterprise Architect
