SVP notez : Cette page d’aide n’est pas pour la dernière version d’Enterprise Architect. La dernière aide peut être trouvée ici.

Pré. Proc.

ICONIX

Le processus ICONIX est une méthodologie de développement logiciel propriétaire basée sur UML . Le processus est basé sur des cas d'utilisation et utilise des diagrammes basés sur UML pour définir quatre jalons. La principale fonctionnalité du processus est un concept appelé modélisation de la robustesse , basé sur les premiers travaux d'Ivar Jacobson, qui aide à combler le fossé entre l'analyse et la conception.

Ce texte est dérivé de l'entrée ICONIX dans la Wikipédia en ligne :

« Le processus ICONIX est une approche minimaliste et rationalisée de la modélisation UML basée sur des cas d'utilisation qui utilise un sous-ensemble de base de diagrammes et de techniques UML pour fournir une couverture complète de l'analyse et de la conception orientées objet. Son activité principale est l'analyse de robustesse, une méthode pour combler le fossé entre l'analyse et la conception. L'analyse de robustesse réduit l'ambiguïté dans les descriptions de cas d'utilisation, en garantissant qu'elles sont écrites dans le contexte d'un modèle de domaine d'accompagnement. Ce processus rend les cas d'utilisation beaucoup plus faciles à concevoir, tester et estimer.

Le processus ICONIX a été développé par Doug Rosenberg ; pour plus d'informations sur ICONIX, référez-vous à ICONIX Ingénierie de Logiciel Inc.

Aspects

Aspect

Détail

Voir également

ICONIX dans Enterprise Architect

Enterprise Architect vous permet de développer des modèles sous ICONIX rapidement et simplement, grâce à l'utilisation d'une MDG Technologie intégrée au programme d'installation d' Enterprise Architect .

Les facilités facilités sont fournies sous la forme de :

  • Un ensemble de pages ICONIX dans la Boîte à outils
  • Entrées d'élément et de relation ICONIX dans le menu "Raccourci de la boîte à outils" et Quick Linker
Pour vous aider davantage à développer et à gérer un projet sous ICONIX, Enterprise Architect fournit également un livre blanc sur la feuille Feuille de Route ICONIX.
Menu contextuel de la boîte à outils Le lien rapide ICONIX Feuille de Route

Pages de la boîte à outils ICONIX

Dans la boîte à outils, Enterprise Architect fournit des versions ICONIX des pages pour les diagrammes d'analyse UML , de cas d'utilisation, de classe, d'interaction ( Séquence ), d'activité et personnalisés (qui constituent souvent la base des diagrammes de diagrammes ).

Par rapport aux pages standard de la boîte à outils, celles-ci ont des ensembles d'éléments et de relations légèrement différents ; vous pouvez y accéder soit :

  • Spécifier 'ICONIX' dans la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et sélectionner une page spécifique de la Boîte à Outils
  • Sélection de l'option 'ICONIX' dans le champ déroulant de la barre d'outils Outils par défaut, qui ajoute les six pages à la Boîte à outils ; toutes les pages sont fermées

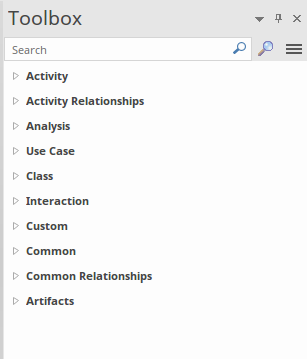

Iconix diagram toolbox in Sparx Systems Enterprise Architect.
Diagramme d'analyse Diagramme cas d'utilisation Diagramme de classe Diagramme de Séquence Diagramme activité Diagramme personnalisé
