Modélisation avec l'UAF

Avec la perspective UAF sélectionnée, comme indiqué dans la rubrique " Démarrage », toutes fonctionnalités du langage, y compris les concepts, diagrammes , les vues et les points de vue, seront accessibles au modélisateur. Enterprise Architect permet également de créer une structure de référentiel à l'aide Paquetages , qui servent de conteneurs pour les éléments et diagrammes que vous créez pour décrire votre entreprise. De nombreux outils facilitent l'utilisation des modèles UAF, notamment les filtres diagramme , les légendes, notes et les outils de navigation et de recherche, particulièrement utiles à mesure que vos modèles deviennent plus volumineux.

Les entreprises et les systèmes sont devenus de plus en plus complexes. Pour atteindre les résultats souhaités, architectes, ingénieurs, managers et un large éventail d'autres parties prenantes doivent collaborer, souvent dans des environnements distribués. Le travail d'équipe et la collaboration sont essentiels, car les modèles Architecture d'Entreprise se développent généralement de manière organique, plusieurs architectes contribuant à un modèle central. Enterprise Architect est fondamentalement une plateforme de collaboration qui permet aux architectes, ingénieurs et autres parties prenantes et contributeurs de collaborer, de partager des idées et d'utiliser la discussion, révision et d'autres fonctionnalités collaboratives pour garantir la création d'architectures robustes et pertinentes.

Ajout de Diagrammes

Diagrammes sont l'un des moyens les plus efficaces de communication avec les autres membres de l'équipe et les parties prenantes intéressées par l' architecture d'entreprise. Diagrammes peuvent être créés de différentes manières :

• Un diagramme vide peut être créé et des éléments existants peuvent être ajoutés à partir de la fenêtre Navigateur , ou de nouveaux éléments et connecteurs peuvent être ajoutés à partir de la boîte à outils Diagramme
• Un diagramme peut être créé à partir d'un motif défini par l'utilisateur qui contient également des éléments et des connecteurs

Dans la section suivante, nous explorerons également une autre méthode de création de diagramme à l'aide de l'outil Constructeur de Modèle . En tant que modélisateur, vous êtes susceptible d'utiliser ces méthodes à différents moments, selon les circonstances et le contexte modélisation . Pour créer un diagramme UAF, vous pouvez utiliser l'une de ces méthodes, en vous assurant d'avoir préalablement sélectionné la perspective UAF.

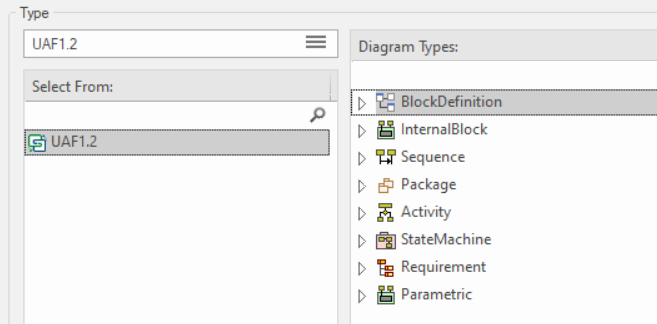

Figure : dialogue Nouveau Diagramme montrant les types diagramme UAF

Création d'une structure Paquetage

Il existe deux approches pour créer une structure Paquetage adaptée à vos modèles UAF dans Enterprise Architect , toutes deux imitant les méthodes architecture d'entreprise.

• Une structure Paquetage initiale bien développée qui est très peu modifiée au cours du développement du modèle pour une initiative
• Un modèle squelette qui contient les principaux Paquetages et qui est augmenté à mesure que de nouveaux besoins sont compris et modifiés de manière significative au cours d'une initiative

L'une ou l'autre de ces méthodes peut être utilisée, ou une équipe peut envisager une approche hybride ; dans tous les cas, de nouveaux Paquetages doivent être créés dans Enterprise Architect qui serviront de conteneurs pour les nouveaux éléments et diagrammes .

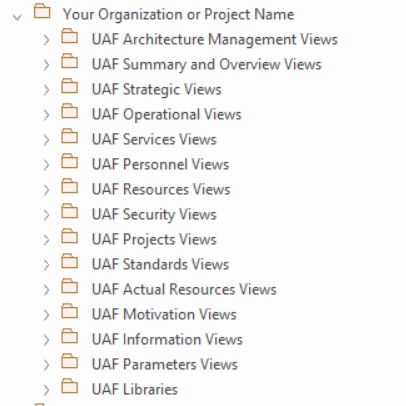

Figure : Affichage de la structure Paquetage dans le panneau « Projet » de la fenêtre Navigateur .

Ajout Vues et de points de vue

Le cadre et le langage Architecture Unified définissent une série d'exemples de points de vue conçus pour fournir des représentations pertinentes et pertinentes pour diverses parties prenantes. Ces points de vue sont accessibles dans Enterprise Architect via la dialogue « Constructeur de diagramme ou les motifs Constructeur de Modèle , qui permettent de créer du contenu de référentiel et diagrammes illustrant les relations entre les éléments. De nouveaux diagrammes peuvent ainsi être créés.

• Une nouvelle vue peut être créée à l'aide de la dialogue Constructeur de diagramme avec restriction au point de vue sélectionné.

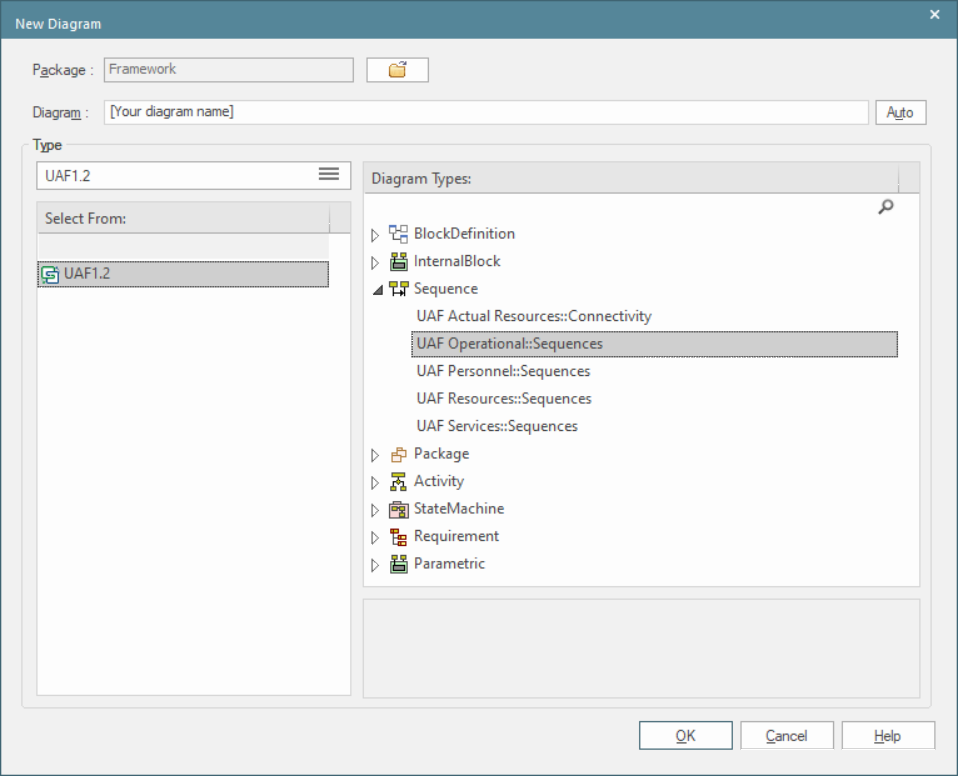

Figure : Affichage de la dialogue Constructeur de diagramme pour le point de vue des parties prenantes dans le groupe Points de vue de motivation.

• Un diagramme , ses éléments et ses connecteurs peuvent être ajoutés à l'aide du Constructeur de Modèle .

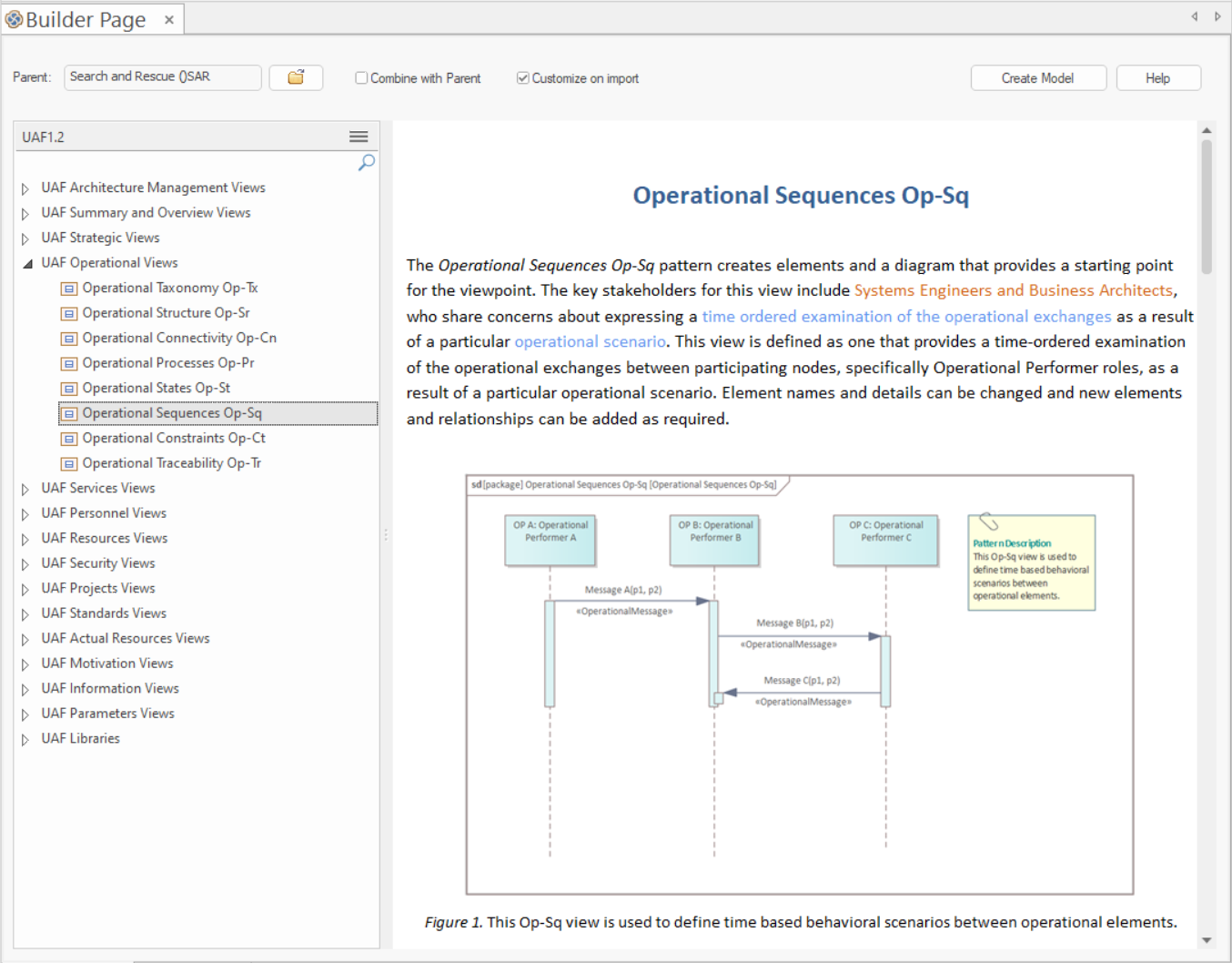

Figure : Affichage du point de vue du Constructeur de Modèle et du point de vue des parties prenantes dans le groupe Points de vue de motivation.

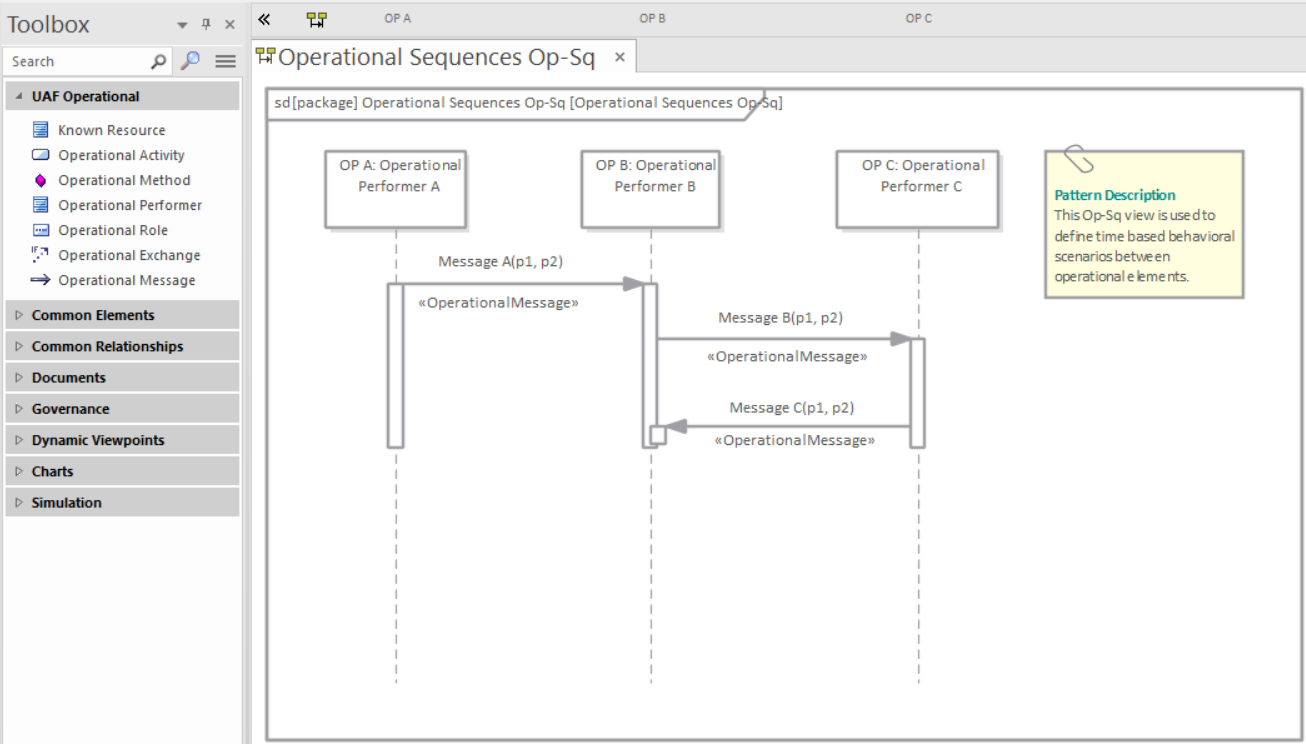

Une fois la vue créée, la boîte à outils diagramme restreindra les éléments et les connecteurs à ceux qui font partie du point de vue.

Ajout d'éléments et Relations

Des éléments peuvent être ajoutés directement au modèle sans nécessiter de diagramme , mais il est bien plus courant qu'un diagramme soit utilisé pour ajouter des éléments et des connecteurs au modèle. Diagrammes peuvent être construits en combinant :

• Éléments existants récupérés depuis le Navigateur
• Nouveaux éléments (ou Relations ) déplacés depuis les pages de la boîte à outils Diagramme

Ajout d'éléments à partir du Navigateur

Ce diagramme montre comment des éléments peuvent être ajoutés à partir de la fenêtre Navigateur en les faisant glisser et en les déposant sur le canevas diagramme actuellement ouvert.

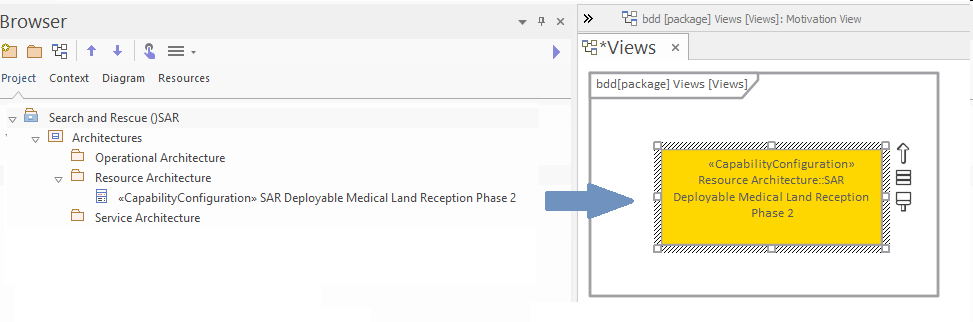

Figure : Affichage d'un élément existant en cours de déplacement depuis la fenêtre Navigateur

Ajout d'éléments à partir de la boîte à outils

Ce diagramme montre comment des éléments peuvent être ajoutés à partir des pages de la boîte à outils en faisant glisser et en déposant des éléments (ou des relations) sur le canevas diagramme actuellement ouvert.

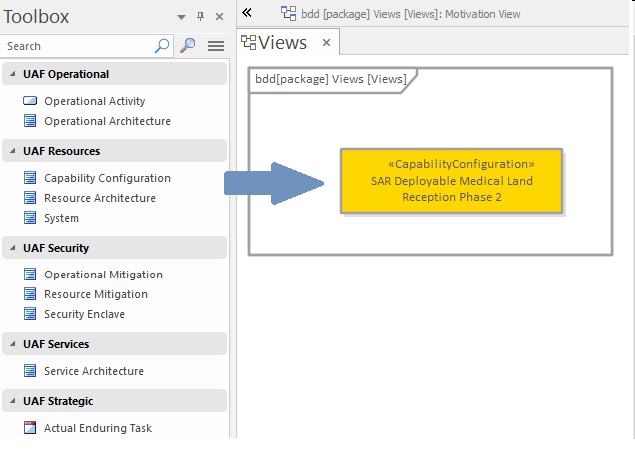

Figure : Affichage d'un élément existant en cours de déplacement depuis une page de la boîte à outils

Éléments et Relations changeants

Tout élément ou relation peut être modifié, y compris son nom et ses propriétés. Toute modification apportée à un élément, quel que soit son emplacement, par exemple dans un diagramme , sera répercutée sur tous les autres diagrammes (vues) contenant cet élément ou cette relation.
