Exemple de Diagramme

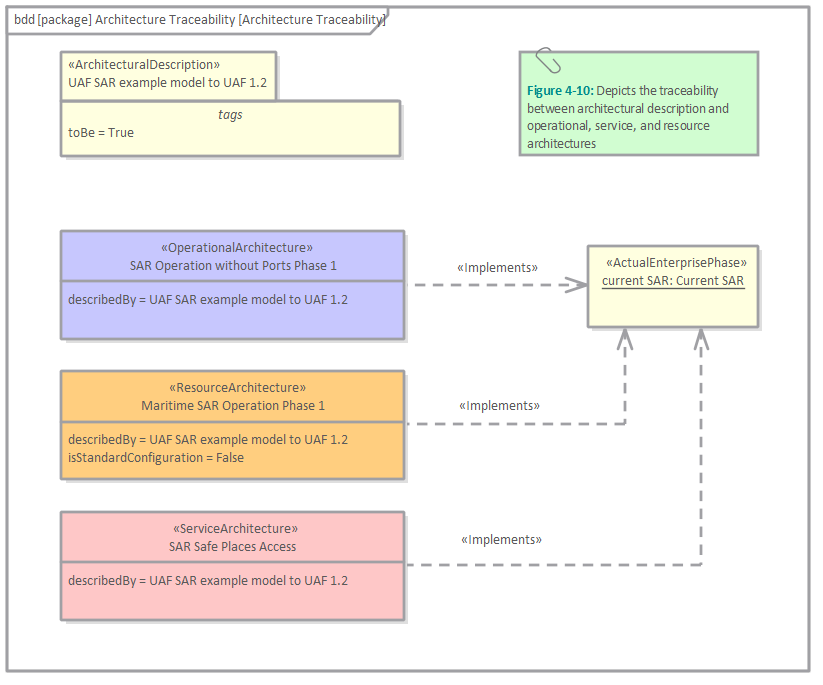

Le diagramme suivant est un exemple de diagramme de traçabilité architecture utilisant un diagramme de définition Bloc SysML. Il a été créé dans Enterprise Architect et est une réplique d'un exemple de recherche et sauvetage UAF 1.2.

L'exemple de problème applique le Cadre Architecture Unified (UAF) à un scénario courant des opérations civiles de recherche et sauvetage (SAR) maritimes : un yacht en détresse. Une unité de surveillance détecte un signal de détresse provenant du yacht et le transmet au Centre de commandement et de contrôle (C2). Ce dernier coordonne les opérations de recherche et de sauvetage entre des hélicoptères, un navire de guerre et une organisation civile de sauvetage en mer bénévole.

Ce diagramme illustre la traçabilité architecture d'un exemple de modèle de recherche et sauvetage (SAR) UAF ( Unified Architecture Framework) 1.2. diagramme illustre l'interconnexion des différents types d'architectures et leur lien avec la mise en œuvre concrète en entreprise.

Le diagramme montre quatre principaux composants architecturaux :

Description architecturale (en haut) : Ceci représente l'exemple de modèle UAF SAR global converti au format UAF 1.2, avec une étiquette « toBe = True » indiquant qu'il s'agit d'une architecture cible ou d'état futur.

Il existe trois types d'architectures affichées sur le diagramme , qui mettent toutes en œuvre la phase d'entreprise réelle SAR, à savoir :

Architecture opérationnelle (violet) : décrit la phase 1 de l'opération SAR maritime, en montrant les processus opérationnels et les flux de travail

Architecture des ressources (orange) : couvre les ressources de la phase 1 de l'opération SAR maritime, avec « isStandardConfiguration = False » indiquant une configuration de ressources personnalisée

Architecture de service (rose) : représente les services d'accès aux lieux sûrs SAR

Les trois types architecture font référence au même modèle fondamental (« describedBy = modèle d'exemple UAF SAR vers UAF 1.2 »).

Mise en œuvre (à droite) : la « phase d'entreprise réelle » représente la mise en œuvre actuelle du SAR, illustrant comment les conceptions architecturales sont traduites en opérations réelles.

Les flèches en pointillés intitulées « implémentations » illustrent le flux de traçabilité de chaque architecture jusqu'à la mise en œuvre effective au sein de l'entreprise, démontrant ainsi le lien entre les descriptions architecturales théoriques et la réalité opérationnelle. Cette traçabilité est essentielle pour garantir l'adéquation de la planification architecturale avec le déploiement et l'exploitation réels du système.
