Démarrage
Modélisation avec UAF 1.2 commence généralement par la définition du périmètre architectural et la prise en compte des préoccupations des parties prenantes. Ensuite, le cadre guide la création de vues interconnectées présentant différentes perspectives du système, soutenues par un ensemble cohérent de règles et de concepts sémantiques. Ces modèles agissent comme des référentiels structurés à partir desquels de multiples vues peuvent être générées, garantissant cohérence et réutilisation. UAF est particulièrement efficace pour l'ingénierie des systèmes de systèmes (SoS), prenant en charge l'analyse, la spécification, la conception et la vérification à plusieurs niveaux, des vues d'entreprise globales à la conception et à la mise en œuvre détaillées. Cette approche structurée renforce la traçabilité, la cohérence et la collaboration entre les parties prenantes, tout en harmonisant les divers outils et pratiques au sein de l'écosystème MBSE.
Enterprise Architect supporte un large éventail de langages et de frameworks, en plus de l'UAF, disponibles dans l'outil selon l'édition utilisée. Cela offre une grande flexibilité, car il permet d'utiliser plusieurs langages de manière combinée. Par exemple, même si la majeure partie de votre architecture est développée avec l' Unified Architecture vous pourriez avoir besoin de créer une carte mentale pour documenter un atelier avec les parties prenantes ou exécuter un Processus Métier afin de le comprendre pleinement. L'outil propose une série de Perspectives vous permettant de sélectionner un aspect, un langage ou une discipline spécifique, vous permettant ainsi de vous concentrer sur votre projet. Vous pouvez également basculer vers une autre perspective si nécessaire.
Perspective de l'UAF
La perspective UAF vous permet de vous concentrer sur l'analyse et modélisation architecture à l'aide du langage Unified Architecture Framework. Pour passer à la perspective UAF, vous devez :
1. Cliquez sur l'option
<nom de la perspective> dans le coin supérieur droit de la barre de titre de l'application.

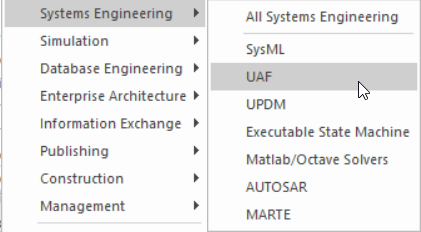

2. Sélectionnez Architecture d'Entreprise > UAF dans la liste déroulante
Enterprise Architect vous permettra maintenant de vous concentrer sur modélisation avec UAF, en limitant les types diagramme , la boîte à outils et fonctionnalités de langage disponibles à la technologie UAF. Il ouvrira également le Constructeur de Modèle , vous permettant de démarrer votre modélisation avec une série de motifs prédéfinis prenant pleinement support le mécanisme de point de vue UAF.
note : si vous sélectionnez la perspective « UAF », vous utiliserez UAF 1.2. Si vous souhaitez utiliser UAF 1.1, sélectionnez la perspective « Toute Architecture d'Entreprise » ou créez votre propre perspective personnalisée.
Constructeur de Modèle Motifs
Constructeur de Modèle est un outil de productivité qui vous permet de créer du contenu de modèle conforme en fonction du point de vue d'exemple choisi, sélectionné parmi ces groupes de points de vue :
- Gestion de Architecture UAF
- Résumé et aperçu de l'UAF
- UAF Stratégique
- UAF opérationnel
- Services UAF
- Personnel de l'UAF
- Ressources de l'UAF
- Sécurité de l'UAF
- Projets de l'UAF
- Normes UAF
- Ressources réelles de l'UAF
- Motivation de l'UAF
- Informations sur l'UAF
- Paramètres UAF
Les motifs de modèles contenus dans le Constructeur de Modèle sont entièrement documentés et fournissent des informations précieuses qui décrivent le point de vue et comment il peut être utilisé.

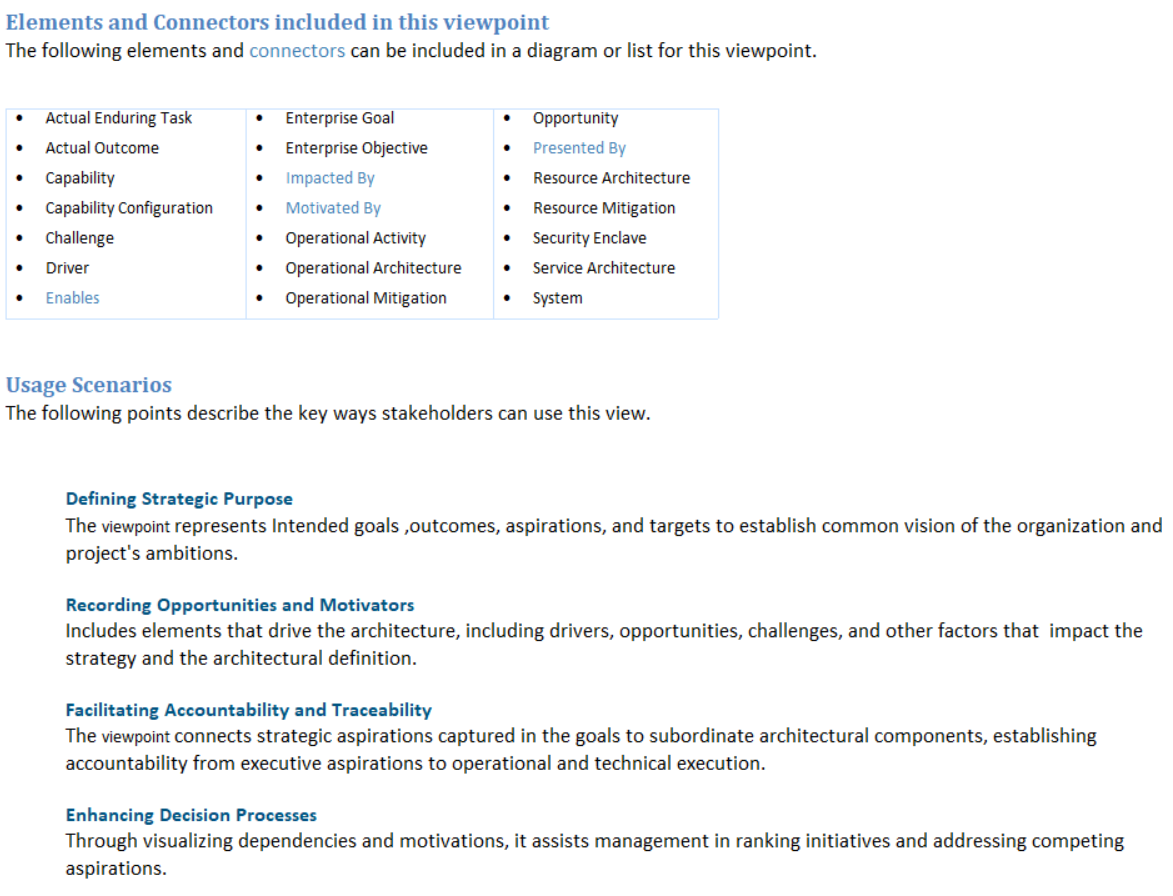

La documentation motif fournit une description détaillée du motif (ici, un point de vue) et un exemple diagramme montrant à l'utilisateur ce qui sera généré, y compris le contenu du modèle et les détails d'utilisation du motif . Cette illustration présente la première partie de la documentation de la vue Motivation stratégique (St-Mv) utilisée par les architectes d'entreprise, les gestionnaires de portefeuille, les ingénieurs systèmes d'entreprise et les responsables de programme , dont les préoccupations englobent les moteurs architecture , les défis, les opportunités, les capacités qui répondent aux opportunités, ainsi que les phases et architectures qui répondent aux défis. La définition identifie et définit les moteurs, les défis et les opportunités applicables à l' architecture , définissant les résultats, les buts et les objectifs souhaités motivés par ces moteurs, ainsi que les opportunités qui permettent d'atteindre ces buts et objectifs.
La documentation décrit clairement le point de vue et fournit des images illustrant non seulement les diagrammes à créer, mais aussi, dans motifs applicables, une capture d'écran de la fenêtre Navigateur , des éléments à créer et de la structure du référentiel résultant. Le contenu comprend :
- Aperçu du Motif
- Diagrammes et visualisations
- Éléments et connecteurs inclus dans ce point de vue
- Scénarios d'utilisation
- Discussion
- Disposition de l'Espace de Travail
- Références
- Outils utiles
Les motifs de modèles contenus dans le Constructeur de Modèle sont entièrement documentés et fournissent des informations précieuses qui décrivent le point de vue et comment il peut être utilisé.
La documentation motif fournit une description détaillée du motif (ici, un point de vue) et un exemple diagramme montrant à l'utilisateur ce qui sera généré, y compris le contenu du modèle et les détails d'utilisation du motif . Cette illustration présente la documentation de l'un des points de vue stratégiques les plus importants : la carte des capacités, qui permet aux architectes Métier de créer une vue d'ensemble structurée des capacités de l'entreprise.
La documentation décrit clairement le point de vue et fournit des images illustrant non seulement les diagrammes à créer, mais aussi une capture d'écran de la fenêtre Navigateur , des éléments créés et de la structure du référentiel résultant. La discussion fournit des conseils pour aider les architectes et autres parties prenantes à travailler avec le motif , notamment les étapes suivantes et la manipulation des éléments motif . Une liste de rubriques d'aide et un ensemble d'outils sont également disponibles pour travailler avec le motif .
