WebEA Main Vue - Diagramme

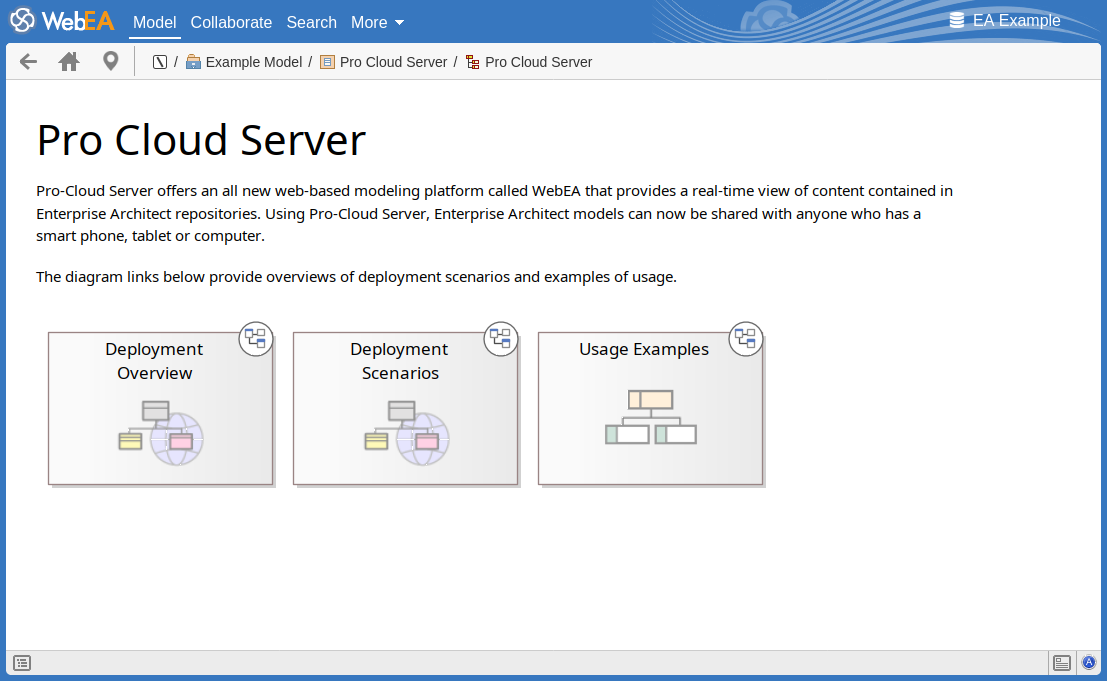

Lorsqu'un diagramme est sélectionné, la zone de contenu Main Vue affiche l'image du diagramme . À titre d'exemple, voici le diagramme Pro Cloud Server dans le modèle EAExample :

Les objets sur le diagramme sont sélectionnables et, en fonction du type d' object et si les ' Propriétés Vue ' sont visibles, ils se comporteront légèrement différemment.

Le comportement lorsque la ' Propriétés Vue ' n'est pas visible :

  • Paquetages : ouvre le Paquetage sélectionné en mode Liste d' Object
  • Diagrammes : ouvre l'image du diagramme sélectionné
  • Éléments : ouvre l'élément sélectionné dans la Vue principale
  • Hyperliens vers des URL externes : navigue hors de WebEA et charge l'URL externe
Le comportement lorsque la ' Propriétés Vue ' est visible :
  • Paquetages : les principales propriétés sont affichées dans les ' Propriétés Vue '
  • Diagrammes : les principales propriétés sont affichées dans les ' Propriétés Vue '
  • Éléments : les principales propriétés sont affichées dans les ' Propriétés Vue '
  • Hyperliens : accédez à la cible du lien

Notes

  • Pour visualiser les propriétés d'un diagramme soit affichez les Propriétés Vue , soit (lorsque vous utilisez une largeur d'écran inférieure à 800 pixels) utilisez le bouton dans la barre de navigation
