Afficher les Items du projet dans un Diagramme
Lorsque vous avez créé un élément Projet ( Décision , Evénement, Effort, Risque, Métrique), il est utile de rendre visible la fiche sur son élément parent. Vous pouvez le faire en affichant l'enregistrement dans un compartiment "Projet" sur l'élément tel qu'il s'affiche dans un diagramme . Tout élément capable d'afficher un compartiment et auquel des éléments de projet sont affectés peut afficher les éléments dans un diagramme .
Note que :
- Un événement enregistre l'action entreprise pour l'élément de modèle actuel
- Une Décision enregistre le choix fait pour l'élément de modèle actuel
Afficher les Items de projet dans le compartiment de projet
Marcher |
Action |
Voir également |
|---|---|---|
|
1 |
Ouvrez un diagramme contenant l'élément pour lequel les Items de projet existent. |
|
|
2 |
Double-cliquez sur l'arrière-plan du diagramme pour afficher la boîte de dialogue des propriétés du diagramme . Cliquez sur l'onglet 'Eléments'. |
Propriétés du Diagramme - Éléments |
|
3 |
Dans le panneau "Afficher les compartiments", cliquez sur la case à cocher "Projet". |
|
|
4 |

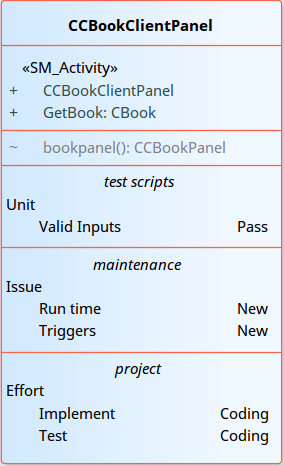

Cliquez sur le bouton OK . Chaque Item de projet maintenant apparaît dans le compartiment Projet de l'élément sur le diagramme . Items de chaque type sont regroupés de sorte que, par exemple, tous les éléments d'effort de l'élément sont regroupés sous l'en-tête « Effort » et tous les éléments de risque de l'élément sont regroupés sous l'en-tête « Risque ». |
Compartiments |
