Aperçu Relations

Enterprise Architect est une plate-forme pratique compatible avec le langage qui facilite la création de diagrammes Architecture d'Entreprise standard à l'aide d'ArchiMate. L'outil permet au modélisateur de travailler avec des relations de manière flexible, notamment en pouvant modifier les styles des connecteurs tout en conservant les règles et les contraintes du langage ArchiMate, notamment en limitant les éléments pouvant être connectés ensemble.

Relations d'élément autorisées

La conformité a été obtenue en construisant facilité sur un méta-modèle flexible et conforme qui implémente le tableau de relations spécifié dans l'annexe B de la spécification Spécification . Cela garantit que si la spécification change, il s'agit simplement de mettre à jour le métamodèle et tous les aspects de l'outil refléteront le changement. Cela permet à l'utilisateur de créer facilement des modèles de première classe et conformes, car l'interface limite les relations disponibles lorsqu'il tente d'établir une connexion entre deux éléments dans un canevas de diagramme .

Dans cet exemple, nous voyons un modélisateur utiliser le Quick Linker (un moyen rapide de connecter des éléments) pour créer une relation entre un Métier Actor et une Métier Function. Une fois la relation déposée sur la cible, un menu s'ouvre et affiche les relations autorisées entre les deux types d'éléments en fonction de la direction de la connexion.

Dans ce diagramme , nous voyons que l'utilisateur a sélectionné le connecteur d'affectation, car il s'agit d'une relation autorisée entre un acteur de Métier et une fonction de Métier .

Changer la couleur et le style de la taille

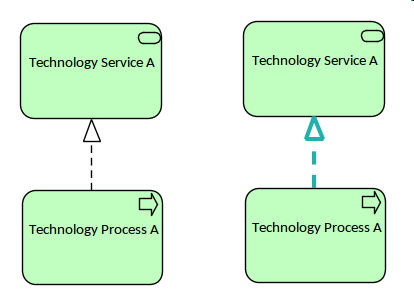

Toutes les relations ArchiMate standard peuvent être changées en différentes tailles et couleurs sans affecter la signification ou la syntaxe des diagrammes . Enterprise Architect offre une grande flexibilité pour modifier les relations et les éléments, ainsi que les styles et thèmes de diagramme . Cette illustration montre deux diagrammes différents où la même relation a été rendue dans une largeur et une couleur de ligne différentes.

Les options permettant de modifier le style d'une relation sont disponibles à partir de plusieurs emplacements, y compris les rubans et l'icône Style rapide de l'élément qui s'affiche lorsque le menu contextuel de la relation est sélectionné dans le diagramme . Cette illustration montre les options disponibles à partir du diagramme .

Imbrication

Enterprise Architect permet aux éléments d'être imbriqués comme une autre manière de représenter les relations. Il s'agit d'une notation pratique et compacte pour certains diagrammes , ce qui atténue le problème de certaines parties prenantes qui trouvent la syntaxe visuelle ArchiMate difficile à interpréter. Il introduit cependant des ambiguïtés lorsque les diagrammes sont visualisés en dehors de l'outil. Il s'agit d'un problème avec le langage ArchiMate lui-même plutôt que d'être une limitation de l'outil, et pendant que les diagrammes sont visualisés dans Enterprise Architect , les ambiguïtés peuvent toujours être résolues. Enterprise Architect permet de créer et de visualiser des vues imbriquées, offrant un certain nombre de façons de supprimer les ambiguïtés en utilisant d'autres fenêtres qui peuvent être ouvertes dans l'espace de travail ; ceux-ci indiquent clairement le type de relation impliqué par l'imbrication de l'élément.

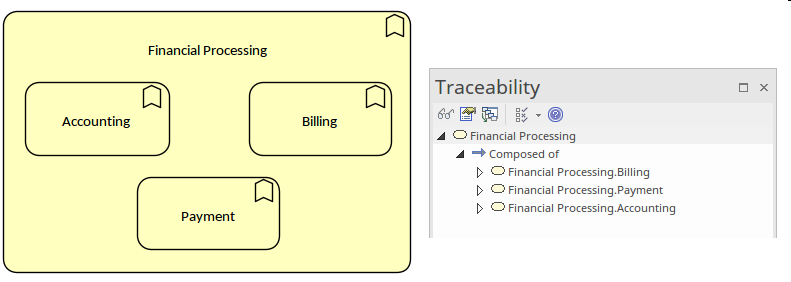

Pour créer des éléments imbriqués, les relations entre les éléments doivent déjà exister ou avoir d'abord été créées. Un modélisateur peut ensuite utiliser le glisser-déposer pour imbriquer un ou plusieurs éléments dans un autre élément. Enterprise Architect cache les relations dans le diagramme mais elles sont visibles à travers un certain nombre d'autres fenêtres de l'espace de travail, y compris la fenêtre Traçabilité, la fenêtre Relations et l'onglet 'Détails' de la fenêtre Inspecteur. Cette illustration montre la fenêtre Traçabilité lorsque l'élément contenant est sélectionné, montrant clairement les relations de composition qui existent dans le modèle ; ceux-ci ne sont pas affichés comme des relations directes dans le diagramme mais sont indiqués par l'imbrication.

Se connecter à d'autres Relations

Enterprise Architect , conformément à la spécification ArchiMate, vous permet de connecter une extrémité de certaines relations à d'autres relations. C'est un dispositif efficace pour exprimer des concepts de modélisation particuliers ; par exemple, les données qui sont transmises entre deux éléments tels que deux Composants Applicatifs ou Fonctions Métier . Ce diagramme montre deux exemples où cette fonctionnalité a été utilisée.
