Diagramme Paquetage
Les diagrammes de Paquetage décrivent l'organisation des éléments de modèle en Paquetages et les dépendances entre eux, y compris les importations de Paquetage et les extensions Paquetage . Ils fournissent également une visualisation des espaces de noms correspondants.
Vous générez des éléments de diagramme Paquetage et des connecteurs à partir des pages ' Paquetage ' de la boîte à outils Diagramme .

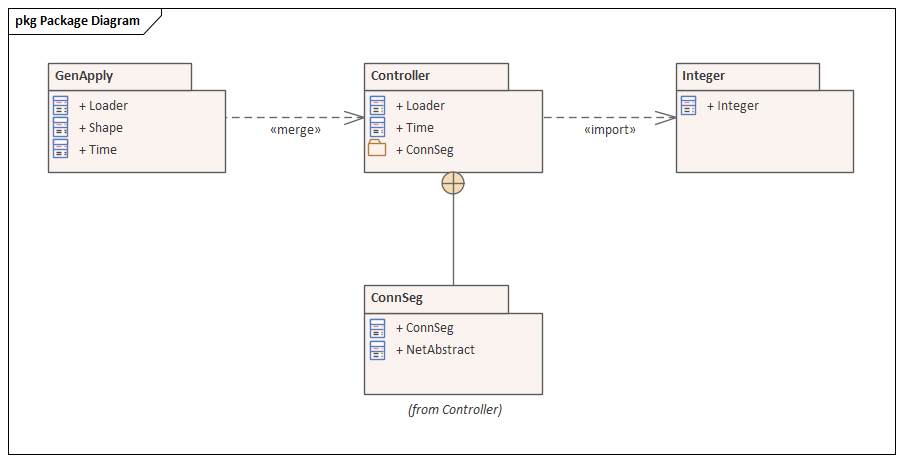

Exemple Diagramme
Cet exemple illustre un diagramme de Paquetage de base.
Paquetage Diagramme à outils de l'élément de diagramme de paquetage
Icône |
La description |
Voir également |
|---|---|---|
|
Paquetages sont utilisés pour organiser le contenu de votre projet, mais lorsqu'ils sont ajoutés à un diagramme , ils peuvent être utilisés pour décrire la structure et les relations de votre modèle. |
Paquetage |
|
Génère un Profil Paquetage qui a le stéréotype «profil» dans le diagramme Paquetage de votre modèle de développement technique. Un paquetage de Paquetage est utilisé pour définir de nouveaux types de structure dans un modèle. |
Créer un Paquetage de profil |
|
Génère un Modèle Paquetage avec le stéréotype « modèle », pour représenter le nœud parent dans une structure de modèle. |
Paquetage Diagramme à outils de relation de diagramme de paquetage
Connecteur |
La description |
Voir également |
|---|---|---|
|
Le connecteur d'imbrication est une notation graphique alternative pour exprimer le confinement ou l'imbrication d'éléments dans d'autres éléments. Le connecteur d'imbrication entre ConnSeq et le contrôleur reflète ce que le contenu du Paquetage révèle. Le contenu Paquetage peut être listé en cliquant sur l'arrière-plan du diagramme pour afficher la boîte de dialogue ' Propriétés ' du diagramme , en sélectionnant l'onglet 'Eléments' et en cochant la case 'Contenu du Paquetage ' dans le panneau 'Afficher les compartiments'. |
Imbrication Propriétés du Diagramme |
|
Dans un diagramme de Paquetage , une Fusion de Paquetage indique une relation entre deux Paquetages par laquelle le contenu du Paquetage cible a été fusionné avec celui du Paquetage source. Dans l'exemple de diagramme , le connecteur «merge» indique que les éléments du Controller Paquetage ont été importés dans GenApply, y compris les contenus imbriqués et importés du Controller. Si un élément existe déjà dans GenApply, tel que Loader et Time, les définitions de ces éléments sont étendues par celles incluses dans le Paquetage Controller. Tous les éléments ajoutés ou mis à jour par la fusion sont notés par une relation de généralisation vers ce Paquetage . |
Fusion Paquetage |
|
Une relation Paquetage Import est tirée d'un Paquetage source vers un Paquetage dont le contenu a été importé. Le connecteur « import » indique que les éléments de la cible Integer Paquetage , qui dans cet exemple est l'unique Class Integer , ont été importés dans le Paquetage Controller. L'espace de noms du contrôleur accède à la classe Integer ; l'espace de noms Integer n'est pas affecté. |
Importation Paquetage |
|
Une relation d'application de profil indique que le profil source a été appliqué au Paquetage cible. |
Icônes de la boîte à outils de profil standard UML
Icône |
La description |
Voir également |
|---|---|---|
|
Génère un Modèle Paquetage avec le stéréotype «framework», pour représenter le nœud parent dans la structure du framework. |
|
|
Génère un Modèle Paquetage avec le stéréotype « métamodèle », pour représenter le nœud parent dans la structure du métamodèle. |
|
|
Génère un Modèle Paquetage avec le stéréotype « modelLibrary », pour représenter le nœud parent dans la structure de la bibliothèque de modèles. |
|
|
Génère un Modèle Paquetage avec le stéréotype «systemModel», pour représenter le nœud parent dans la structure du modèle système. |
