Créer des Diagrammes

Vous pouvez modéliser la structure ou la syntaxe abstraite d'un langage ou de données à l'aide d'un diagramme MOF (Meta Object Facilité ). Il s'agit d'un diagramme de classes contenu dans un Paquetage auquel vous affectez un stéréotype « métamodèle ».

Créer un diagramme MOF

Marcher

Action

Voir également

1

Créez ou sélectionnez la racine appropriée Modèle Paquetage et Vue pour le MOF Paquetage .

 Assistant de Modèle Vues

2

Créez un Paquetage pour contenir vos éléments MOF.

Dans le cadre de ce processus, créez un diagramme de classe enfant pour ce Paquetage .

 Ajouter un Paquetage

3

Dans la fenêtre du Navigateur , double-cliquez sur le nom du Paquetage pour afficher la boîte de dialogue ' Propriétés '.

 Propriétés Dialogue

4

Dans le champ 'Stereotype' saisissez la valeur 'metamodel'.

Cliquez sur le bouton OK .

 réglages généraux

5

Ouvrez le diagramme de classe enfant et commencez à construire votre modèle.

Dans la boîte à outils Diagramme , vous pouvez utiliser soit :

  • Pages de classe (cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' Classe UML ') ou
  • Pages de métamodèle (précisez ' Métamodèle UML dans la boîte de dialogue ' Trouvez Item de Boîte à Outils ' )
Un diagramme MOF contient généralement des éléments de classe, d'énumération et de primitif (les éléments primitifs des pages de la boîte à outils de classe) et des relations de généralisation, d'association, de composition et d'agrégation. 		Boîte à outils de classe Boîte à outils du métamodèle

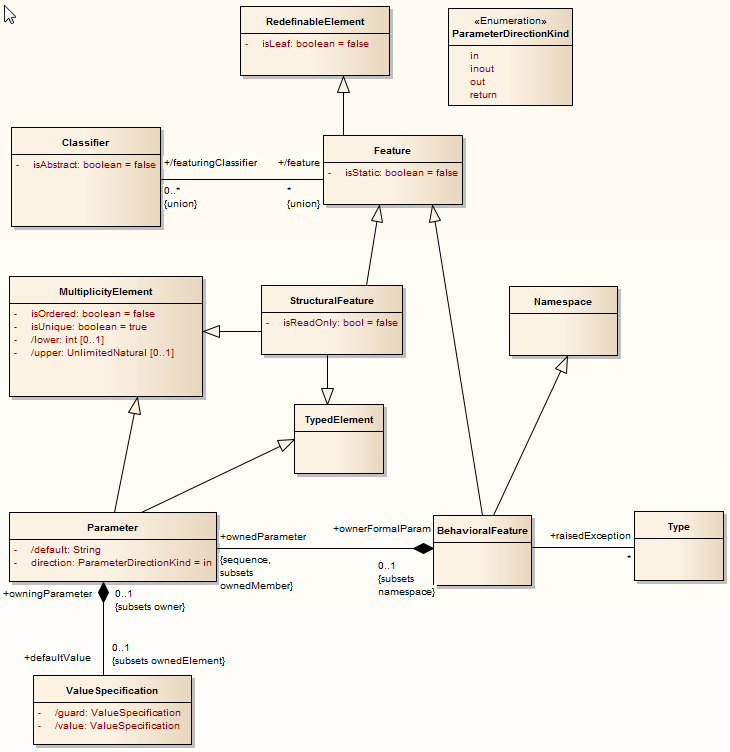

Exemple de diagramme MOF
