Créer une structure de Modèle BPEL 2.0
Un modèle BPEL 2.0 se compose d'un processus BPEL (contenant un diagramme BPEL et des constructions BPMN 2.0 mappables) et d'autres éléments de support (tels qu'une affectation BPMN 2.0 ou une opération BPMN 2.0) requis pour générer un code BPEL 2.0.
Un exemple de structure Paquetage BPEL 2.0 peut être créé dans la fenêtre du Navigateur , à l'aide de l' Assistant de Modèle ( Page Démarrage 'Créer à partir du Motif '). Vous pouvez utiliser cette structure Paquetage comme gabarit pour développer votre processus BPEL.
Accéder
|
Ruban |
Design > Paquetage > Assistant de Modèle |
|
Menu Contexte |
Onglet 'Projet' de la fenêtre du Navigateur | Cliquez Cliquez-droit sur Paquetage | Ajouter un Modèle à l'aide de l'assistant |
|
Raccourcis Clavier |
Ctrl+Maj+M |
|
Autre |
Barre d'en-tête de la fenêtre du Navigateur : |
| Nouveau Modèle de MotifCréer une structure de Paquetage BPEL 2.0 comme point de départ pour développer un processus BPEL
Marcher |
Action |
Voir également |
|---|---|---|
|
1 |
Sélectionnez le nœud racine ou un Paquetage dans la fenêtre du Navigateur . |
|
|
2 |
Cliquez sur l'option de menu 'Nouveau Modèle à partir de Motif ' dans l'en-tête de la fenêtre Navigateur . |
Navigateur - Barre d'en-tête |
|
3 |
Sélectionnez la valeur BPMN 2.0 dans la section Technologie. |
Assistant de Modèle |
|
4 |
Cochez l'option 'BPEL 2.0 Modèle ' dans la section 'Nom'. |
|
|
5 |
Cliquez sur le bouton OK pour créer l'exemple de structure Paquetage BPEL 2.0. |

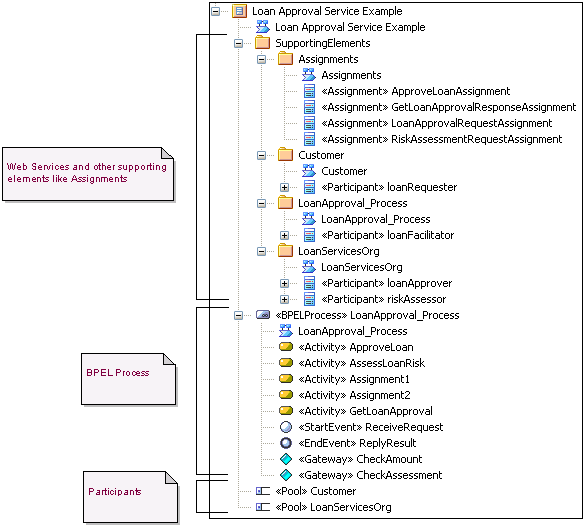

Exemple de structure Paquetage BPEL 2.0
Le processus BPEL LoanApproval_Process sert de conteneur pour le diagramme et les éléments BPEL. Le Paquetage SupportingElements contient des composants de support tels que les affectations et les opérations de service Web.
