Afficher les interfaces réalisées de la classe
Si vous modélisation des interfaces directement réalisées par une classe, vous pouvez restituer chacune de ces interfaces sous la forme d'un nœud d'interface de style "sucette", qui dépasse du côté gauche de la classe.

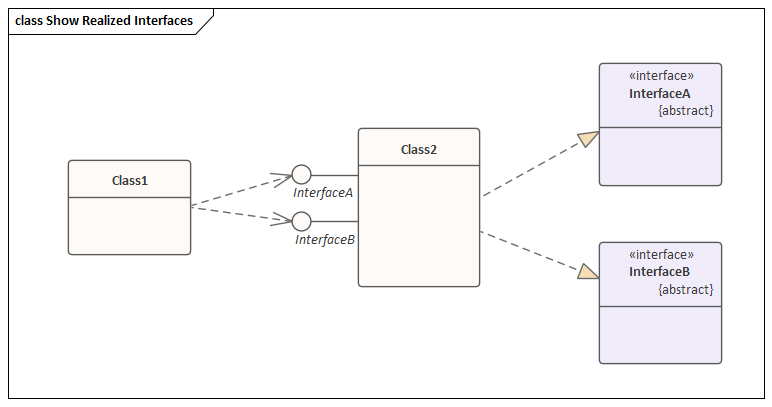

Considérez cet exemple :
La Classe Banque réalise (ou fournit ) l'Interface Internet Banking. Le diagramme serait une représentation utile de cette relation simple si vous vouliez remplir les éléments avec des fonctionnalités et des propriétés visibles. Cependant, dans des diagrammes plus complexes avec des interfaces réalisées (et dépendantes) plus détaillées, vous ne souhaiterez peut-être pas afficher toutes les informations définissant chaque élément. Par conséquent, vous pouvez représenter l'interface réalisée en tant que nœud "sucette" et supprimer l'élément Interface d'origine du diagramme (mais pas du modèle).
et alors
Pour représenter les interfaces qu'une Classe réalise comme des nœuds, cliquez-droit sur la Classe et sélectionnez ' Fonctionnalités | Afficher les interfaces réalisées'. Ce paramètre s'applique uniquement à la classe sélectionnée et peut être modifié à tout moment. Si vous désactivez l'option, dans le scénario ici, ni le nœud ni l'élément Interface ne sont affichés. Si vous réactivez l'option, le nœud s'affiche à nouveau.
Notes
- Il existe divers mécanismes pour montrer qu'une interface est réalisée par un object et requise par un autre, y compris l'utilisation de l'élément Expose Interface ; cependant, la méthode la plus simple pour représenter de telles interactions consiste à créer un connecteur d'assemblage entre l' object "réalisant" et l' object "utilisant".
