Fonctionnalités entre les éléments

En plus de copier des éléments entre Paquetages à l'aide d'un diagramme , vous pouvez également copier des fonctionnalités - attributs et/ou opérations - entre éléments de la même manière, en faisant glisser les fonctionnalités d'un élément dans l'onglet 'Projet' de la fenêtre Navigateur ou 'Détails' de la fenêtre Inspecteur et en les déposant sur un autre élément d'un diagramme .

Fonctionnalité de copie d'un seul fonctionnalité

Ouvrez un diagramme contenant l'élément cible. Dans l'onglet 'Projet' de la fenêtre Navigateur ou l'onglet 'Détail' de la fenêtre Inspecteur, cliquez sur l'attribut ou l'opération et faites-le glisser sur l'élément dans le diagramme .

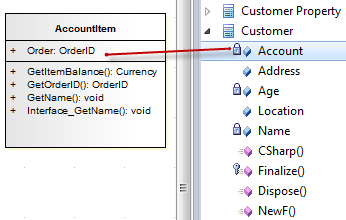

Dans cet exemple, l'attribut Account est glissé et copié depuis l'élément Customer de l'onglet 'Project' vers l'élément AccountItem d'un diagramme . Le processus de l'onglet "Détails" est, visuellement, presque identique.

Showing an attribute being copied from one UML Class to another.

Cette image montre AccountItem après que l'attribut Account y a été déposé.

Showing a UML Class after an attribute has been copied to it from another class.

Notes

  • Vous pouvez également sélectionner et copier plusieurs fonctionnalités en même temps ; il vous suffit d'appuyer sur Ctrl ou Maj pendant que vous sélectionnez les fonctionnalités de l'élément dans l'onglet 'Projet' de la fenêtre Navigateur , de les faire glisser sur le diagramme et de les déposer dans l'élément cible (vous ne pouvez pas copier plusieurs fonctionnalités de l'onglet 'Détails' de la fenêtre Inspecteur)
