Modifications Diagramme visuel
La fonctionnalité de comparaison de Diagramme de base est un moyen rapide et facile de comparer visuellement un diagramme actuel avec une version antérieure d'une ligne de base enregistrée et de mettre en évidence tous les éléments du diagramme qui ont été ajoutés, supprimés, redimensionnés ou déplacés.
Vous pouvez ensuite révision ces modifications et éventuellement annuler des modifications individuelles si nécessaire à leur état précédent à partir de la ligne de base.
Les modifications sont identifiées dans la boîte de dialogue 'Baseline Diagramme Compare' et sur le diagramme lui-même.
Accéder
Sélectionnez le diagramme à vérifier, puis appliquez l'un de ces modes d'accès :
Ruban |
Conception > Diagramme > Gérer > Comparer à la ligne de base (sur un diagramme ouvert) |
Autre |
|
Paquetages multi-propriétaires
Lorsque vous créez une Baseline, cela peut être pour un Paquetage qui contient un ou plusieurs niveaux de Paquetage enfant, et vous pouvez créer des Lignes de base pour le(s) Paquetage (s) à chaque niveau. Si le diagramme que vous vérifiez se situe à un niveau inférieur de la hiérarchie, il peut donc y avoir un certain nombre de Lignes de base qui contiennent des informations sur le diagramme , peut-être prises à des moments différents et capturant différentes modifications apportées au diagramme .
Lorsque vous ouvrez le diagramme avant d'effectuer la vérification et que vous sélectionnez l'un des chemins d'accès directs au ruban, si le diagramme est référencé dans plusieurs Lignes de base vous devrez peut-être sélectionner le Paquetage à partir duquel utiliser une ligne de base, dans la section "Charger les Lignes de base du dialogue de Paquetage .

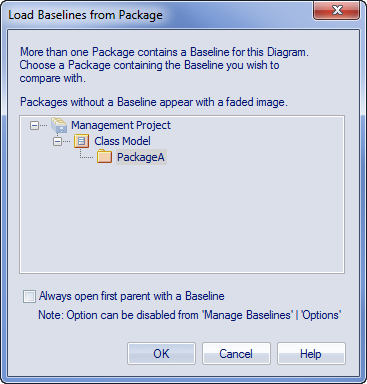

La boîte de dialogue « Charger les lignes Lignes de base du Paquetage » offre la facilité de comparer le diagramme avec l'une d'une gamme plus large de Lignes de base que celles du parent immédiat du diagramme .
Cette boîte de dialogue s'affiche si vous n'avez PAS coché la case "Toujours ouvrir le premier parent avec une ligne de base" sur :
- Le dialogue 'Load Lignes de base from Paquetage ' lui-même ou
- La boîte de dialogue "Options de comparaison de base"
Cliquez sur le Paquetage requis, puis cliquez sur le bouton OK . Dans ce cas, ou si le dialogue ne s'est pas affiché du tout (les cases à cocher ont été cochées), le dialogue ' Lignes de base ' s'affiche.
Traitement
Cliquez sur la ligne de base requise et sur le bouton Afficher les différences. La boîte de dialogue 'Baseline Diagramme Compare' s'affiche. Reportez-vous à la section Résultats et au tableau Options .
Résultats

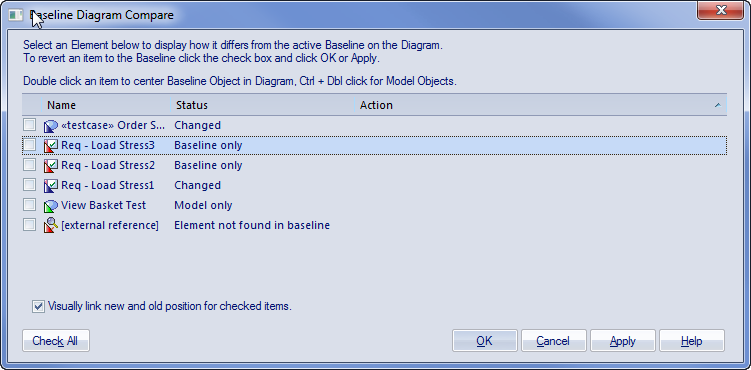

La boîte de dialogue 'Baseline Diagramme Compare' affiche les éléments qui ont été modifiés sur le diagramme , et quel type de changement a été effectué (examinez le champ 'Status').
Lorsque vous sélectionnez des éléments sur le dialogue , des images sont affichées sur le diagramme lui-même pour indiquer où se trouvait l'élément modifié et quel type de changement il a subi.
Choix
Option |
Détail |
Voir également |
---|---|---|
Sélectionnez (cliquez sur) le nom de l'élément |
La colonne 'Statut' indique si l'élément a été :
|
|
Positionner le diagramme pour afficher l'élément sélectionné |
Pour faire défiler le diagramme afin de voir la position d'origine (de base) d'un élément, double-cliquez sur l'élément dans la liste. Pour faire défiler le diagramme afin de voir la position actuelle (modèle) de l'élément, maintenez la touche enfoncée tout en double-cliquant sur l'élément. |
|
Laissez les modifications dans l'élément telles qu'elles sont |
Assurez-vous que la case à cocher en regard de l'élément n'est pas sélectionnée. Cliquez sur le bouton OK . |
|
Ramenez les modifications à la position de base |
Cochez la case à côté de chaque élément requis (ou cliquez sur le bouton Tout cocher pour sélectionner chaque élément). La colonne « Action » affiche l'action requise pour ramener la relation de chaque élément au diagramme à la relation de base, et sur le diagramme , les éléments sélectionnés sont représentés comme indiqué :
|
Notes
- facilités de base de Diagramme sont disponibles dans les éditions Corporate , Unified et Ultimate d' Enterprise Architect
