Démarrage

Démarrer avec un nouvel outil peut être assez intimidant même pour les ingénieurs expérimentés, mais Enterprise Architect facilite cela en fournissant un certain nombre de facilités pour aider le nouveau venu dans l'outil. Enterprise Architect est une application vaste et multifonctionnelle et l'étendue de sa couverture peut sembler écrasante pour une personne nouvelle dans le programme, mais heureusement, une solution à cela a été intégrée à la conception. L'une des principales fonctionnalités de l'outil est Perspectives .

Vous pouvez utiliser Perspectives pour limiter la fonctionnalité à un domaine ou à un langage spécifique, tel que l'ingénierie système, ce qui facilite le démarrage d'un ingénieur système ou d'un responsable. Un utilisateur peut toujours utiliser d'autres fonctionnalités qui pourraient être utiles, telles que Modélisation Stratégique , Mind Mapping, Code Engineering et plus, simplement en changeant Perspectives , le tout sans avoir à ouvrir un autre outil. Il convient de noter que les Perspectives existent pour un large éventail de disciplines de modélisation en supporte par Enterprise Architect .

Un utilisateur dispose également d'une grande flexibilité pour personnaliser son environnement et l'interface utilisateur en définissant des préférences et en sélectionnant des espaces de travail et des styles visuels.

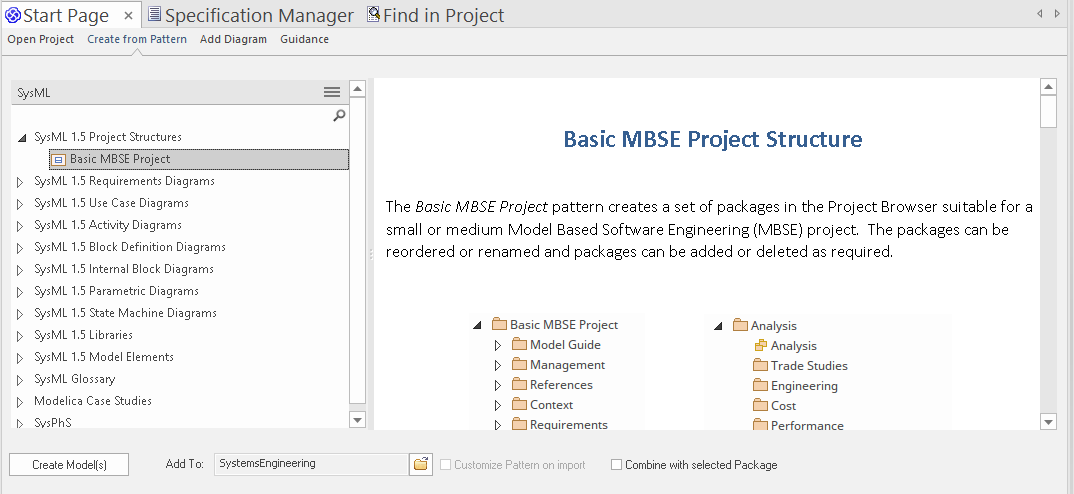

La configuration d'un nouveau projet est simple grâce à l'utilisation de l' Assistant de Modèle Motifs (accompagné de la documentation) qui peut être utilisé pour créer automatiquement une structure de projet MBSE pour vous aider à démarrer. Vous pouvez utiliser l' Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ' onglet) pour créer n'importe quel nombre de diagrammes SysML au fur et à mesure que vous développez le modèle et que les espaces de problème et de solution sont étoffés.

Ces facilités et d'autres facilités le démarrage d'un nouveau venu, lui permettant de devenir des membres productifs d'une équipe et de commencer à contribuer aux modèles rapidement et sans délai. Un ingénieur novice sera surpris de voir à quel point il peut être productif par rapport au travail avec des outils de modélisation textuels ou d'autres outils modélisation plus rudimentaires. Il y aura des défis tout au long du chemin lorsque vous vous pousserez et pousserez l'outil vers de nouvelles limites, mais un système d'aide détaillé, une grande communauté d'utilisateurs, des forums complets, un site communautaire et des services d' support de première classe rendront le voyage facile et informatif. Vous pourrez créer des diagrammes expressifs comme celui-ci à partir du domaine automobile et communiquer avec des collègues ingénieurs, des gestionnaires, des consultants et des clients.

Définir une perspective

Enterprise Architect est un outil doté de fonctionnalités pour un large éventail de disciplines, de méthodes, de langages et de frameworks. Perspectives permettent à un utilisateur de sélectionner une facette de l'outil qui lui permet de se concentrer sur un sous-ensemble particulier des fonctionnalités et facilités des outils. Le groupe Ingénierie des Systèmes de Perspectives fournit un point de départ naturel pour les ingénieurs système, mais à tout moment, si vous décidez d'utiliser d'autres facilités dans l'outil, vous pouvez simplement changer de Perspectives et l'outil changera pour fournir un focus sur la zone sélectionnée.

La sélection d'une des Perspectives de l' Ingénierie des Systèmes changera les outils pour se concentrer sur l'aspect sélectionné de l' Ingénierie des Systèmes . Par exemple, choisir la perspective SysML affichera une série de modèles de modèle donnant à l'utilisateur un coup de pouce en lui permettant de charger un modèle pour un fragment ou un diagramme de modèle standard. La boîte de dialogue ' Nouveau Diagramme ' affichera également uniquement les types de diagramme SysML.

Sélection d'un espace de travail

Enterprise Architect a un moyen utile de changer rapidement la disposition de l' Interface Utilisateur pour faciliter des tâches d'ingénierie ou de gestion particulières ou des méthodes de travail. Ceci est réalisé en sélectionnant simplement un espace de travail qui modifiera les fenêtres et les outils visibles pour fournir la méthode de travail la plus efficace en fonction de la tâche. Par exemple, il existe un espace de travail défini pour Ingénierie des Systèmes Simulations, un pour Use Case Modélisation , et un autre pour Tester . Vous pouvez également spécifier n'importe quel nombre de vos propres dispositions d'espace de travail que vous trouvez utiles en ouvrant des fenêtres et des outils et en les positionnant dans un arrangement qui facilite le travail sur une tâche particulière ou un ensemble de tâches et en les enregistrant. Dans cet exemple, un modélisateur a défini trois dispositions d'espace de travail personnalisées.

Configurer une structure de Modèle

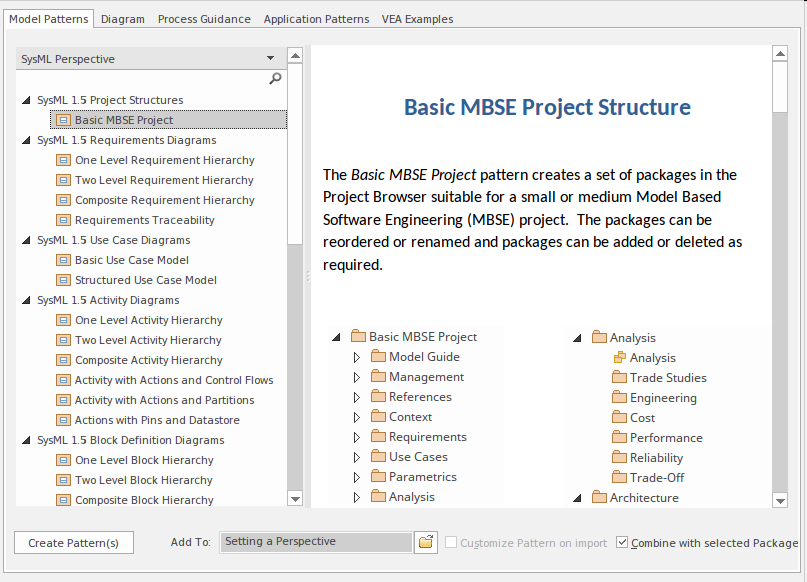

Enterprise Architect a été conçu comme un outil de productivité à partir de zéro. L'une des premières tâches d'un projet de modélisation consiste à mettre en place une structure de modèle qui peut parfois être intimidante pour le débutant et fastidieuse pour l'utilisateur expérimenté. Enterprise Architect simplifie cette tâche en utilisant l' Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ').

Vous pouvez créer la structure d'une nouvelle initiative (projet) à l'aide de l' Assistant de Modèle , qui produira une structure de projet complète qui peut être personnalisée à l'importation, fournissant tous les Paquetages prêts à démarrer le projet.

La structure du référentiel est un sujet qui sera exploré dans une rubrique ultérieure car elle est essentielle au succès d'une approche d'ingénierie basée sur les modèles pour l' Ingénierie des Systèmes . Nous apprendrons plus tard que les Paquetages sont des unités essentielles dans l'organisation et la maintenance d'un référentiel modèle. Il existe un sujet entier dédié à l'utilisation de Paquetages pour structurer le référentiel. Pour plus d'informations, consultez la rubrique d'aide de l' Assistant de Modèle .
