Condition d'Opérande d'Interaction et Comportement du Message

Lorsque vous simulez le comportement d'un diagramme de Séquence , vous pouvez utiliser une condition pour l'opérande d'interaction CombinedFragment afin de contrôler le flux au cours de la Simulation .

Un diagramme Message en Séquence peut être lié à une opération, de sorte que le comportement de l'opération peut également être utilisé au cours de la Simulation .

Conditions d'opérande d'interaction

Champ/Colonne

La description

Voir également

Condition d'opérande

Les conditions d'opérande d'interaction sont des instructions conditionnelles qui sont évaluées chaque fois que le simulateur doit déterminer le chemin à emprunter ensuite. Les conditions d'opérande ont généralement ces caractéristiques :

  • Défini dans la boîte de dialogue "Fragment combiné"
  • Écrit en JavaScript
  • Peut faire référence à des variables définies lors de la Simulation

Ajout de conditions d'opérande

Pour ajouter une condition d'opérande :

  1. Double-cliquez sur l'élément CombinedFragment pour ouvrir la boîte de dialogue « Fragment combiné ».
  2. Cliquez sur le bouton Nouveau.
  3. Dans le champ "Condition", saisissez le JavaScript de la condition.
  4. Cliquez sur le bouton Enregistrer.

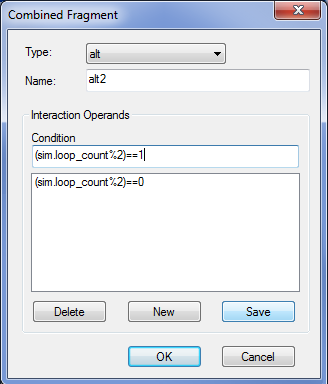

Combined Fragment conditions using Javascript

Sémantique d'évaluation

Pendant l'exécution, le simulateur évalue toute condition d'opérande dans le CombinedFragment ; le type CombinedFragment et le résultat de l'évaluation peuvent déterminer le chemin sur lequel la Simulation continue.
