Évènement chronométré - Bordure

Créer un Modèle BPMN

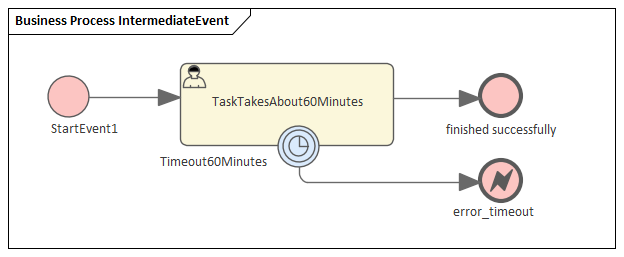

Intermediate Event, Business Process Simulation in Sparx Systems Enterprise Architect

  • Créer un événement Début StartEvent1
  • Ajouter une Flux séquence à un userTask cibleTaskTakesAbout60Minutes
  • L'ajout d'une Flux séquence à un événement de fin cible s'est terminé avec succès
  • Créez un événement intermédiaire, en faisant glisser l'icône de la boîte à outils et en la déposant sur TaskTakesAbout60Minutes ; sélectionnez 'Edge-Mounted' et 'Timer' dans les menus automatiques, et appelez l'élément Timeout60Minutes
  • Ajouter une Flux séquence à un End Event cible (Erreur) error_timeout

Configurer BPSim

Dans cette section, nous créons l'artefact de configuration, identifions le Paquetage parent et définissons les valeurs des paramètres de chaque élément.

Objets

Action

Créer un artefact et Paquetage

  • Ouvrir la boîte de dialogue 'Configurer BPSim' ('Simuler > Analyse de Processus > BPSim > Ouvrir BPSim Manager')
  • Créez un Artefact nommé 'IntermediateEvent - Bordure - Timer - TruncatedNormal' (dans le champ 'Select/Create Artifact', cliquez sur le bouton Browse. et sélectionnez son Paquetage parent, cliquez sur le bouton Ajouter nouveau, puis tapez le nom de l'élément et cliquez sur le bouton Enregistrer et le bouton OK )
Ensuite, tous les éléments BPMN seront chargés dans la boîte de dialogue "Configurer BPSim".

StartEvent1

Dans la liste des éléments à gauche du le dialogue , déroulez le groupe 'StartEvent' et cliquez sur StartEvent1.

  • Cliquez sur l'onglet 'Contrôle'
  • Cliquez sur la flèche déroulante "Nouveau paramètre" et sélectionnez "TriggerCount"
  • Dans le champ 'Valeur' tapez '100'

La tâche prend environ 60 minutes

Dans la liste des éléments à gauche du le dialogue , développez le groupe 'Activity' et cliquez sur TaskTakesAbout60Minutes.

  • Cliquez sur l'onglet 'Heure'
  • Cliquez sur la flèche déroulante "Nouveau paramètre" et sélectionnez "ProcessingTime"
  • Dans le champ 'Valeur' cliquez sur le bouton Browse. et sélectionnez 'Distribution' et 'TruncatedNormal'
  • Dans le champ 'Moyenne' tapez '50'
  • Dans le champ 'StandardDeviation' tapez '10'
  • Dans le champ 'Min' tapez '0'
  • Dans le champ 'Max' tapez '1000'
  • Cliquez sur le bouton OK

Timeout60Minutes

Dans la liste des éléments à gauche du le dialogue , déroulez le groupe 'IntermediateEvent' et cliquez sur Timeout60Minutes.

  • Cliquez sur l'onglet 'Contrôle'
  • Cliquez sur la flèche déroulante "Nouveau paramètre" et sélectionnez "InterTriggerTimer"
  • Définissez la valeur sur '000:000:000 001:00:00' (c'est-à-dire 1 heure)

Exécuter Simulation

  • Dans la barre d'outils de la fenêtre Configurer BPSim, cliquez sur l'icône ' Exécuter ' pour ouvrir la boîte de dialogue 'BPSim Simulation Controller'
  • Cliquez sur la flèche déroulante de l'icône ' Exécuter ' et sélectionnez ' Simulation standard '
  • Après la simulation, cliquez sur le bouton de la barre d'outils pour afficher la boîte de dialogue 'BPSim PropertyParameter Values'
  • Cliquez sur le bouton Query et sur l'onglet 'Group by Property', et développez 'dummyVariable'

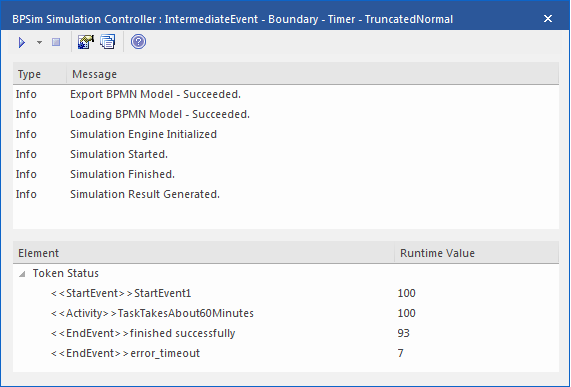

En simulation, on obtient ce résultat :

Une analyse

Étant donné que le ProcessingTime de TaskTakesAbout60Minutes a été défini comme une valeur de distribution, il s'avère que :

  • 93 sur 100 terminés en 1 heure, donc le flux normal pour terminer avec succès prend effet
  • 7 sur 100 ont terminé en plus d'une heure, donc le flux d'exception vers error_timeout prend effet

Autres Configurations

Dans le dossier d'exemple, il y a deux autres artefacts de Simulation Processus Métier qui définissent le ProcessingTime comme une valeur constante de 50 minutes et 80 minutes, les autres paramètres restent les mêmes.

Simulation Exécuter sur ces deux Artefacts :

  • ProcessingTime configuré pour être de 50 minutes se termine toujours en flux normal
  • ProcessingTime configuré pour être de 80 minutes se termine toujours dans un flux d'exception
