Événement d'escalade
Dans BPMN, Escalation est l'équivalent sans interruption d'Error, avec un comportement lancer-attraper similaire. Contrairement à Error, cependant, les sorties de flux normal et de flux d'exception de l'activité sont des chemins parallèles et non alternatifs.

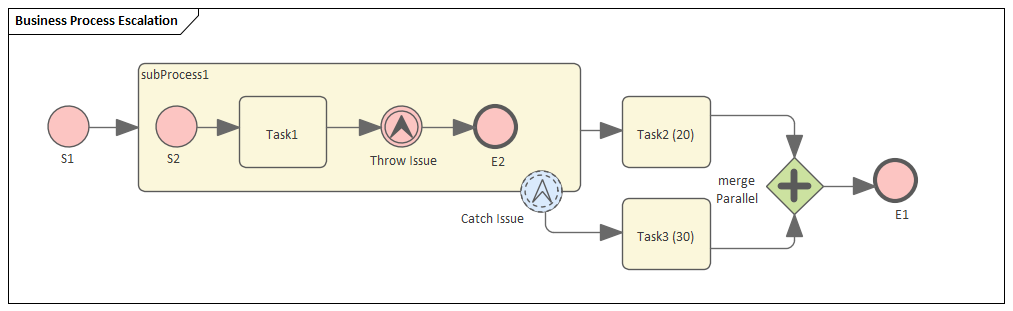

Créer un Modèle BPMN
Créer le processus principal
- Créer un événement Début S1
- Ajouter une Flux séquence à une activité cible subProcess1 ; agrandissez l'activité et cliquez-droit , en sélectionnant l'option 'Is Expanded', puis ouvrez la boîte de dialogue ' Propriétés ' et réglez ' Type ' sur 'subprocess'
- Ajouter une Flux séquence à un élément d'activité abstractTask cible Task2 (20) (ouvrir la boîte de dialogue ' Propriétés ' et définir le champ ' Type ' sur 'abstractTask')
- Ajouter une Flux séquence à un élément cible parallèle Passerelle fusionner Parallèle (ouvrir la boîte de dialogue ' Propriétés ' et mettre le champ ' Type ' à 'parallèle')
- Ajouter une Flux séquence à un End Event cible E1
- Sur subProcess1 , ajoutez une bordure sans interruption Escalation Event Catch Issue (faites glisser l'icône 'Intermediate Event' sur subProcess1 , et à partir des menus instantanés sélectionnez 'Edge Mounted' et 'Escalation' ; double-cliquez sur l'élément pour afficher les ' Propriétés ' et dialogue le nom, puis dans le champ ' Type ' sélectionnez ' Bordure Non-Interrupting > Escalation')
- Ajouter une Flux séquence à un élément d'activité abstractTask cible Task3 (30) (ouvrir la boîte de dialogue ' Propriétés ' et définir le champ ' Type ' sur 'abstractTask')
- Ajouter une Flux séquence à l'élément cible merge Parallel
Créer le sous-processus
- Dans (ou sous) subProcess1 , créez un Début Event S2
- Ajouter une Flux séquence à un élément d'activité abstractTask cible Task1 (ouvrir la boîte de dialogue ' Propriétés ' et définir le champ ' Type ' sur 'abstractTask')
- Ajouter une Flux séquence à une cible Throwing Escalation Intermediate Event Throw Issue (ouvrir la boîte de dialogue ' Propriétés ' et dans le champ ' Type ' sélectionner 'Throwing > Escalation')
- Ajouter une Flux séquence à un End Event cible E2
Créer des éléments BPMN2.0::Escalation
Dans la boîte à outils Diagramme , développez la page 'Types BPMN 2.0', faites glisser l'icône 'Escalation' sur le diagramme et donnez à l'élément le nom Escalation1 ; celui-ci sera utilisé comme code d'escalade par les Événements .
Configurer des Événements pour les codes d'escalade :
- Double-cliquez sur Throw Issue et dans le champ 'Value' de la balise escalationRef, cliquez sur l'icône de , localisez et sélectionnez Escalation1
- Double-cliquez sur Catch Issue et, encore une fois, dans le champ 'Value' pour la balise escalationRef, cliquez sur l'icône de et localisez et sélectionnez Escalation1
Configurer BPSim
Tâche |
Action |
---|---|
Artefact & Paquetage |
|
Nombre de déclencheurs de l'événement Début |
|
Temps de traitement |
|
dummyVariable pour Trace |
Afin d'afficher la trace exacte d'un jeton donné, vous devez définir une variable factice sur S1 .
|
Exécuter Simulation
- Dans la barre d'outils de la boîte de dialogue 'Configurer BPSim', cliquez sur l'icône ' Exécuter ' pour ouvrir la boîte de dialogue 'BPSim Simulation Controller'
- Cliquez sur la flèche déroulante de l'icône ' Exécuter ' et sélectionnez ' Simulation standard '

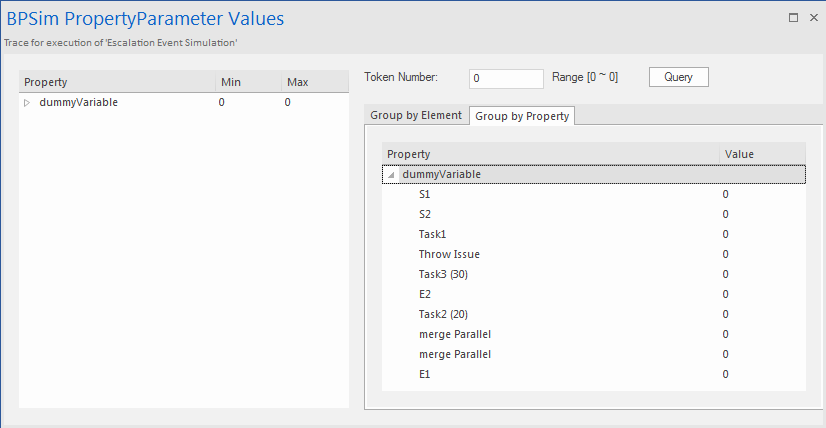

- Après la simulation, cliquez sur le bouton de la barre d'outils pour afficher la boîte de dialogue 'BPSim PropertyParameter Values'
- Cliquez sur le bouton Query et sur l'onglet 'Group by Property', et développez 'dummyVariable' (ou le nom que vous avez attribué à la variable)
Une analyse:
Contrairement à Error , les sorties de flux normal et de flux d'exception de subProcess1 ne sont pas des chemins alternatifs mais parallèles. Cette fonctionnalité peut être facilement découverte à partir de la trace :
- E2 et Task2 (20) sont toujours traversés après le démarrage de Task3 (30)
- E1 a été atteint après que mergeParallel a été traversé deux fois
