Comparer les Configurations BPSim

Lorsque vous développez une configuration BPSim, vous pouvez définir une large gamme de paramètres à définir avant d'exécuter des simulations et d'observer les effets à la fois de ces paramètres et des modifications des paramètres sélectionnés. Pour faciliter l'utilisation et la gestion de plusieurs scénarios de simulation, il est recommandé de créer des copies de la configuration d'origine (en tant qu'éléments Artefact) et d'apporter les modifications de paramètres dans les copies.

Une facilité utile pour créer des variantes d'une configuration consiste à appliquer l'héritage, dans lequel les données et les paramètres que vous n'avez PAS l'intention de modifier sont conservés dans une configuration, et seuls les paramètres que vous modifiez sont conservés dans une autre. La configuration 'variable' utilise (hérite) des données communes contenues dans la configuration de base, vous n'avez donc pas à recréer ces données communes dans la configuration 'variable'.

Vous pouvez ensuite exécuter à des simulations sur les configurations modifiées et sur la « ligne de base » d'origine et comparer les rapports de simulation pour voir quelles différences se sont produites dans les variables d'exécution, puis exécuter et afficher les comparaisons des configurations pour voir quels changements dans les réglages de paramètres a donné lieu à ces différences d'exécution.

En exécutant des simulations sous les configurations d'origine et de copie, en comparant les résultats et les changements qui ont provoqué les résultats et en modifiant le modèle en conséquence, vous pouvez obtenir un très haut degré de contrôle en rationalisant le processus métier que vous développez.

Accéder

Menu Contexte

Dans un diagramme ou la fenêtre du Navigateur | Cliquez-droit Processus Métier Simulation Artefact | Afficher Configuration BPSim > onglet Révision > onglet Résumé de la configuration

Onglet Résumé de la configuration

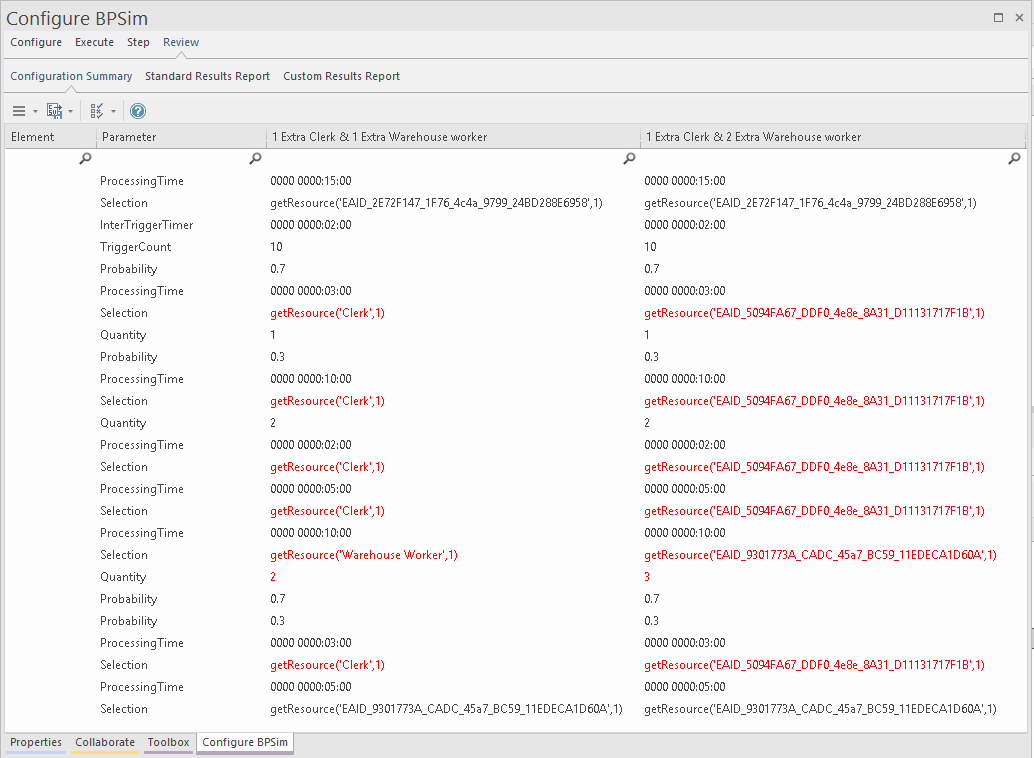

Cette vue affiche initialement les paramètres de la configuration sélectionnée qui ont des valeurs et, dans la colonne sous le nom de la configuration, les valeurs définies pour ces paramètres. Si la fenêtre est ancrée, vous pouvez révision les résultats plus facilement en faisant glisser l'onglet hors de l'espace de travail pour devenir un affichage flottant et étendre l'affichage en plein écran.

Pour comparer deux (ou plusieurs) configurations, cliquez sur un autre élément Artefact de configuration BPSim dans la fenêtre ou le diagramme du Navigateur et soit :

  • Faites-le glisser sur la vue du rapport ou
  • Sélectionnez l'option "Afficher la configuration BPSim"
Vous pouvez également cliquer sur l'icône Hamburger arrow. dans l'onglet 'Résumé de la configuration', cliquer sur l'option 'Ajouter une configuration BPSim' et rechercher et sélectionner l'élément Artefact dans la boîte de dialogue 'Sélectionner un élément'.

La hiérarchie de paramètres maintenant contient tous les paramètres supplémentaires de cette configuration et ses valeurs de paramètre s'affichent dans une colonne à gauche des valeurs de configuration d'origine, avec le nom de l'artefact dans l'en-tête de colonne.

Vous pouvez révision et manipuler les informations du rapport à l'aide des options disponibles dans la barre d'outils et le menu contextuel cliquez cliquez-droit .

Options de résumé de la configuration de la Simulation BPMN

Option

La description

Voir également

Hamburger arrow.

Sélectionnez cette option de la barre d'outils pour afficher un petit menu d'options :

  • Ajouter une configuration BPSim - affiche la boîte de dialogue "Sélectionner un élément", à travers laquelle vous pouvez rechercher et sélectionner un autre artefact BPSim et afficher ses paramètres à côté de ceux déjà présents sur la page
  • Recharger - actualise l'affichage et ramène les changements de colonne aux largeurs et positions d'origine
  • Effacer List - efface les artefacts sélectionnés et leurs paramètres de l'affichage
  • Supprimer le Rapport <nom> - efface l'artefact nommé et ses paramètres de la page ; l'une de ces options est fournie pour chaque artefact actuellement affiché sur la page

bpsim_replay_toolbar_export

Cliquez sur cette icône de la barre d'outils pour exporter les enregistrements de cette page vers un fichier CSV ou XML. Le navigateur « Enregistrer sous » s'affiche, à partir duquel vous sélectionnez l'emplacement dans lequel enregistrer le fichier.

Affiche deux options pour filtrer les informations affichées sur la page ; les options sont activées lorsque deux configurations ou plus sont affichées :

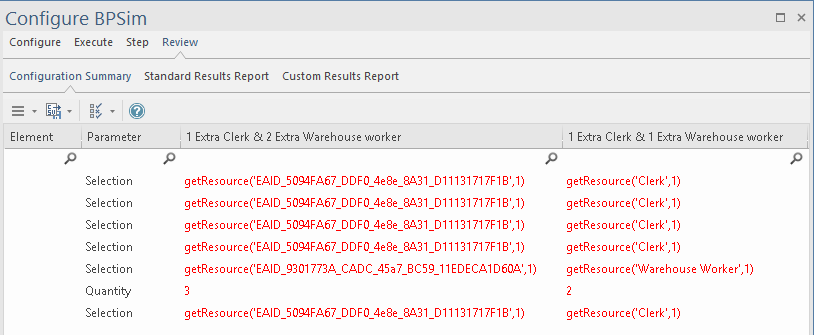

  • Afficher uniquement les Items différents - sélectionnez cette option pour limiter l'affichage aux seuls paramètres dont les valeurs diffèrent entre les configurations ; cliquez à nouveau sur l'option pour la désélectionner
  • Mettre en surbrillance différents Items - (lorsque deux configurations ou plus ont des valeurs de paramètres différentes) affiche les différentes valeurs de paramètres en rouge ; cette option est désactivée si vous avez déjà sélectionné l'option 'Afficher uniquement les différents Items '
