Paramètres Propriété suivi des valeurs de propriété
Le Simulateur Processus Métier (BPSim) vous aide à modéliser et tester les détails de fonctionnement d'un processus métier, tels que le ressourcement des activités et des tâches, l'intervention des événements, l'impact des points de décision et les décisions prises à ces points. Vous ajoutez ces paramètres de propriété spécifiques au processus, ou attributs, à la configuration BPSim et, au fur et à mesure que vous exécuter des simulations sur le modèle en fonction de la configuration, le moteur BPSim vous aide à capturer les valeurs d'exécution des paramètres de propriété pour chaque itération de la simulation et de filtrer les résultats pour examiner des voies ou des points de décision spécifiques. Cela vous donne un aperçu incroyablement détaillé de ce qui pourrait réellement se passer dans votre processus métier dans une condition ou une combinaison de conditions spécifiques, soit pour générer un résultat, soit pour montrer quel chemin de traitement produit ce résultat.
Accéder
|
Menu Contexte |
Cliquez-droit sur une configuration Processus Métier Simulation définie Artefact |Simuler BPMN avec BPSim... : Exécuter (sélectionner le type de simulation) : Attributes (Le bouton Attributes n'est pas disponible si la configuration de la simulation ne contient aucun paramètre de propriété) |

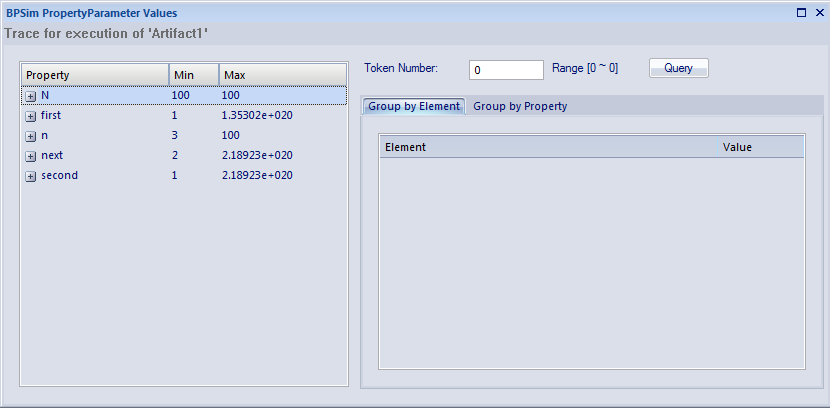

Champs de dialogue Valeurs des paramètres de PropertyParameter BPSim
Option |
Action |
|---|---|
|
Propriété |
Ce tableau répertorie les propriétés définies pour le processus et affiche les valeurs minimales et maximales possibles pour chaque propriété pour l'ensemble du processus. Si vous cliquez sur la case d'expansion d'une propriété, le tableau affiche les valeurs minimales et maximales de la propriété à chaque activité ou événement (élément) au cours du processus. |
|
Numéro de jeton |
Type le numéro du 'token' à examiner ; ce nombre doit se situer dans la plage indiquée à droite du champ. Un « jeton » est un déclencheur indépendant, tel qu'un client ou une commande entrant dans une entreprise et initiant le processus commercial en cours de révision . Il peut y avoir n'importe quel nombre de clients ou de commandes, chacun n'ayant aucune relation avec un autre client ou commande, et chacun suivant potentiellement un itinéraire différent à travers le processus commercial. Lorsqu'il n'y a qu'une seule instance possible d'un événement déclencheur possible, tel qu'un interrupteur marche/arrêt déclenché, le jeton est considéré comme étant 0. |
|
Query |
Cliquez sur ce bouton pour lancer une requête sur la simulation de jeton, afin de renseigner les onglets 'Grouper par élément' et 'Grouper par propriété'. |
|
Regrouper par élément |
Affiche les résultats du point de vue de la façon dont la valeur d'un paramètre de valeur change dans un élément sélectionné. L'onglet affiche une liste des éléments dans le processus et, pour chaque élément, la valeur de chaque propriété appliquée dans l'élément à chaque itération de la simulation. En utilisant l'option 'Toggle Barre de Filtre ' sur la barre d'en-tête, vous pouvez affiner l'affichage pour n'afficher qu'une propriété particulière et voir à quelle fréquence elle est utilisée par l'élément et avec quelles valeurs. |
|
Regrouper par propriété |
Affiche les résultats du point de vue de la façon dont la valeur de chaque propriété change au cours de l'ensemble du processus. L'onglet affiche une liste des propriétés qui sont appliquées au cours du processus et, pour chaque propriété, la valeur de chaque activité (élément) à chaque itération du processus. |
Exemples
Dans EAExample Modèle , vous pouvez étudier deux exemples de génération d'informations sur les paramètres de propriété à partir d'une simulation d'un modèle de processus métier BPMN. Ceux-ci montreront comment vous définissez les paramètres de propriété dans la configuration, en fonction du modèle. Vous pouvez tout d'abord exécuter une simulation sur chaque exemple, et examiner la sortie comme décrit ici. Vous pouvez ensuite examiner les processus métier et les configurations eux-mêmes, et modifier ou compléter les paramètres de propriété fournis.
Les exemples sont décrits dans la rubrique Tracking Property ParameterValues - Exemples . En bref, ce sont :
- 'Fibonacci' - un processus commercial récursif très simple qui calcule une série de nombres de Fibonacci à travers dix itérations ; vous pouvez voir comment les paramètres de propriété s'incrémentent à chaque itération à travers les éléments du processus (dans Example Modèle > Simulation de Modèle > BPSim Models > Fibonacci)
- 'Car Repair' - un processus plus complexe et réaliste qui représente ce qui pourrait se passer lorsqu'une série de clients individuels 'walk-in' amènent des véhicules dans un atelier de réparation automobile pour estimation et réparation (dans Example Modèle > Simulation de Modèle > BPSim Models > Processus de réparation de voiture)
Notes
- Si une configuration BPSim contient des demandes de résultats et qu'une simulation personnalisée y est effectuée, le ' Rapport de Simulation BPMN' affiche uniquement les paramètres intégrés demandés dans la configuration ; en revanche, la boîte de dialogue "Valeurs des paramètres de PropertyParameter BPSim" répertorie tous les paramètres de propriété, quels que soient les paramètres de demande de résultat ou le type de simulation
