Systèmes d'équations utilisant des associations de pièces

Les problèmes d'ingénierie et les systèmes nécessitent généralement une analyse détaillée pour déterminer les performances d'une solution proposée particulière. L'analyse peut impliquer n'importe quel nombre d'équations qui sont souvent liées les unes aux autres pour déterminer une valeur particulière. Enterprise Architect permet à un ingénieur de construire des systèmes d'équations à l'aide d'un diagramme de définition de Bloc , puis d'utiliser ces équations dans plusieurs diagrammes Paramétriques pour décrire les solutions proposées.

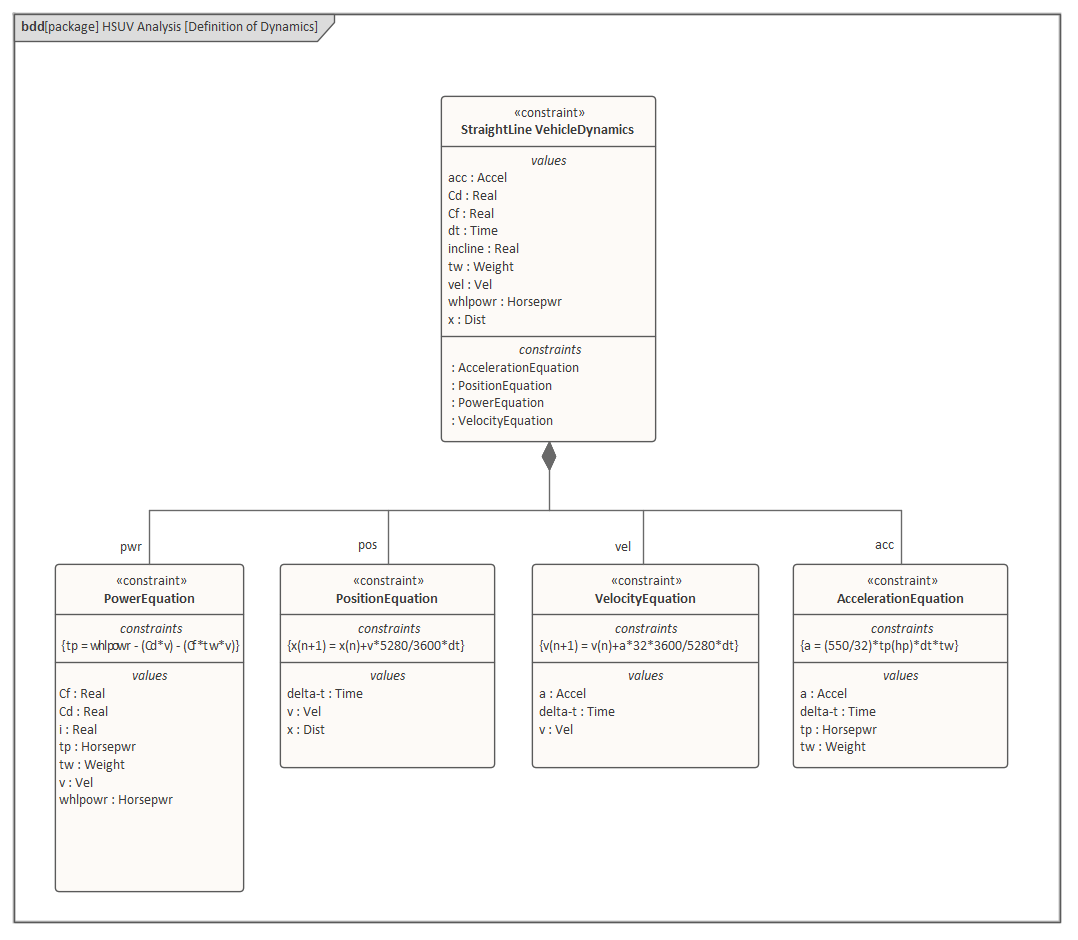

Ce diagramme de définition de Bloc décrit les paramètres de la dynamique en ligne droite d'un véhicule - le HSUV - et comprend un certain nombre d'équations qui sont représentées sur le diagramme en tant que contraintes, qui sont un type de Bloc .

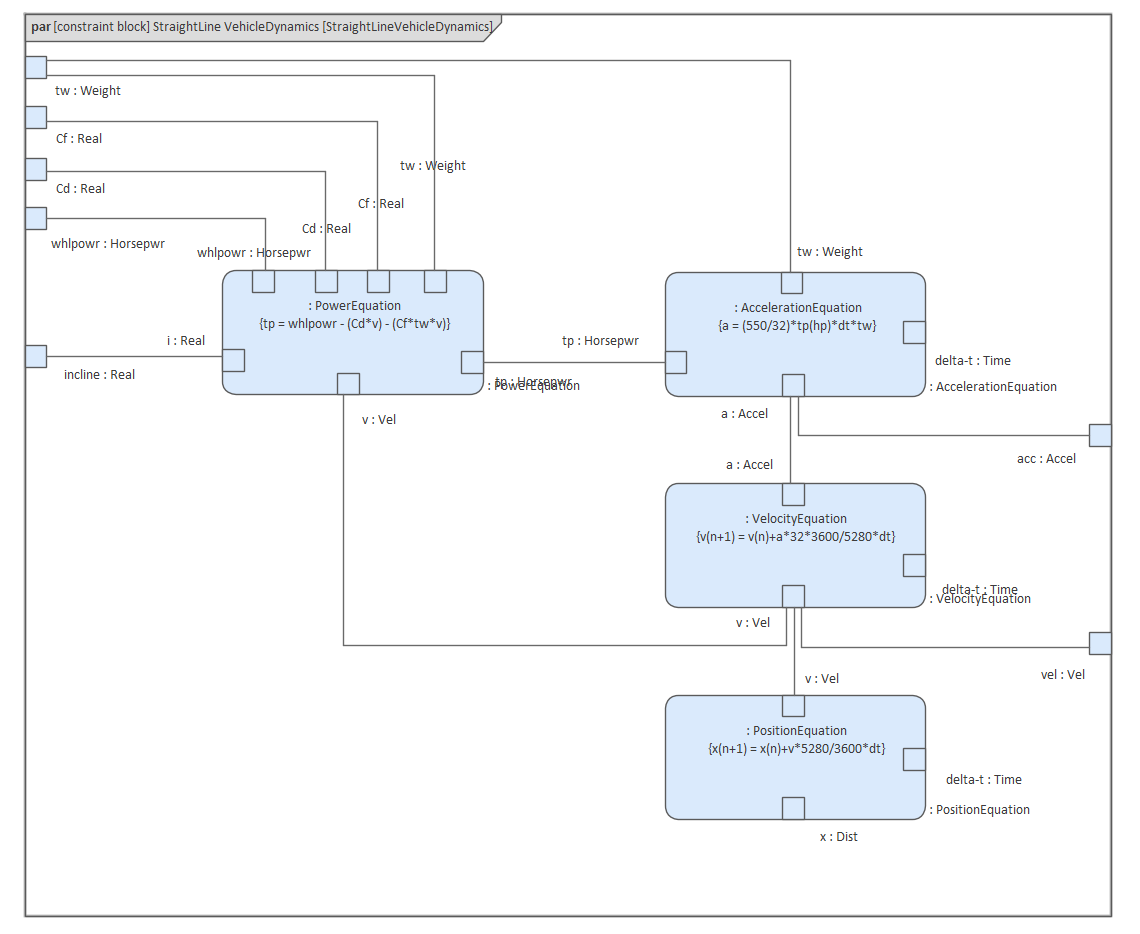

Le diagramme suivant, un diagramme Paramétriques , montre comment les ConstraintBlocks sont utilisés dans un contexte particulier, étant représentés sur le diagramme comme ConstraintProperties. Nous pouvons visualiser comment le paramètre de puissance totale est calculé, avec une connexion entre l'équation de puissance et le paramètre équivalent sur l'équation d'accélération. Des connexions peuvent être observées entre l'équation de position et l'équation de vitesse, qui est finalement reliée à l'équation d'accélération.
