Présentation Paramétriques Diagrammes

Un diagramme Paramétriques permet de visualiser les équations et leurs paramètres dans un contexte particulier sous la forme de propriétés de contrainte. Chacune de ces propriétés représente une utilisation d'un ConstraintBlock qui a généralement été défini sur un diagramme de définition de Bloc .

Le cadre d'un diagramme Paramétriques représente le ConstraintBlock propriétaire, il sera donc nommé comme tel et les éléments qui apparaîtront sur le diagramme seront des propriétés de contrainte, qui sont des instances des ConstraintBlocks dont le Bloc propriétaire est composé, montrant ainsi la composition de la contrainte.

Création Paramétriques Diagrammes

Un diagramme Paramétriques peut être créé à partir d'un certain nombre d'endroits dans l' Interface Utilisateur Utilisateur, en utilisant l'une de ces options :

• Ruban de conception - Icône Diagramme un diagramme sur le panneau Diagramme
• Barre d'outils de la fenêtre Navigateur - Icône Nouveau Diagramme
• Menu contextuel de la fenêtre du Navigateur - Ajouter un Diagramme

Nous allons utiliser l'option 'Conception' du ruban pour créer un diagramme Paramétriques . Tout d'abord, vous sélectionnez le Paquetage dans la fenêtre du Navigateur où vous souhaitez placer le diagramme .

Contrairement à la plupart des autres diagrammes SysML , le diagramme Paramétriques est généralement inséré sous son propriétaire Constraint Bloc . Une fois le lieu sélectionné dans la fenêtre du Navigateur , sélectionnez :

Conception > Diagramme > Ajouter Diagramme

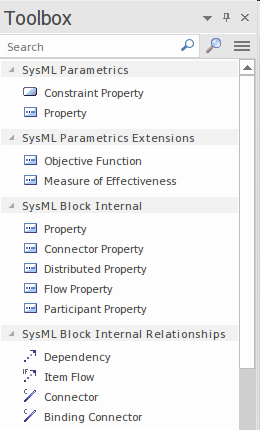

La sélection de cette option ouvre la boîte de dialogue ' Nouveau Diagramme ' , vous permettant de nommer le diagramme ; le nom sera initialement par défaut le nom du Bloc de contraintes qui possède le diagramme . Avec la Perspective SysML choisie et la version de SysML sélectionnée, une liste de diagrammes s'affichera vous permettant de sélectionner le diagramme Paramétriques . Cliquez sur le bouton OK pour créer un nouveau diagramme Paramétriques à l'emplacement sélectionné dans la fenêtre Navigateur . Le Diagramme Vue s'ouvrira, vous permettant de commencer à ajouter des éléments et des connecteurs qui décrivent les équations et les paramètres. Enterprise Architect affichera également les pages " Paramétriques " de la boîte à outils Diagramme , qui contiennent les éléments et les relations définis par la spécification SysML pour être applicables à la construction de ce type de diagramme . N'importe quel nombre d'autres pages de la boîte à outils peuvent être ouvertes si nécessaire, en plus des pages "Éléments communs" et " Relations communes" qui sont affichées par défaut et qui permettent d'ajouter des notes de diagramme , des légendes et d'autres éléments communs.

Les éléments et connecteurs les plus importants utilisés avec le diagramme Paramétriques sont :

Éléments

• PropriétéContrainte
• Propriété

Extensions d'élément

• Fonction objectif
• Mesure de l'efficacité

Connecteurs

• Dépendance
• Flux d' Item
• Connecteur
• Connecteur de liaison

Des éléments peuvent être ajoutés au diagramme en les faisant glisser et en les déposant de la page Boîte à outils vers le canevas du diagramme .
