Facilités infrastructure

Une organisation de toute taille appréciable exploitera généralement un certain nombre de facilités ou d'emplacements. Ceux-ci comprendront des structures telles que des bureaux d'entreprise, des centres de données, des centres de reprise après sinistre, des devantures de magasins et des entrepôts, ainsi qu'une variété d'emplacements spécifiques tels que des hôtels, des aéroports, des centres de transmission, des véhicules, des navires, des parkings, etc. Ces emplacements seront généralement modélisés au niveau de l'entreprise pour modéliser des préoccupations telles que le lieu d'exécution des activités, l'emplacement des processus et du personnel, et les emplacements requis pour des capacités et des fonctions commerciales particulières. Par exemple, quels processus commerciaux sont exécutés dans une ambulance ? Des modèles similaires seront nécessaires au niveau de l'information pour indiquer où les données sont créées, stockées et utilisées ; par exemple, à quels endroits peut-on créer un dossier patient ? Au niveau de l'architecture des applications, la relation entre les applications et les emplacements particuliers sera importante ; par exemple, quelles applications sont utilisées dans les entrepôts assistés par robot et quelles applications sont nécessaires pour un kiosque éphémère ?

Au niveau de l'infrastructure, où des machines physiques ou virtuelles fonctionnent, l'emplacement est essentiel pour raisonner sur l'accessibilité, la bande passante, les performances, la sécurité, etc. Il est à noter que, du point de vue du Cloud computing, la localisation des infrastructures devient immatérielle autrement que pour cartographier les zones d'accessibilité ou leurs équivalents. En effet, dans un environnement Cloud , il est la plupart du temps impossible et même hors de propos de déterminer l'emplacement du matériel physique qui exécute un processus.

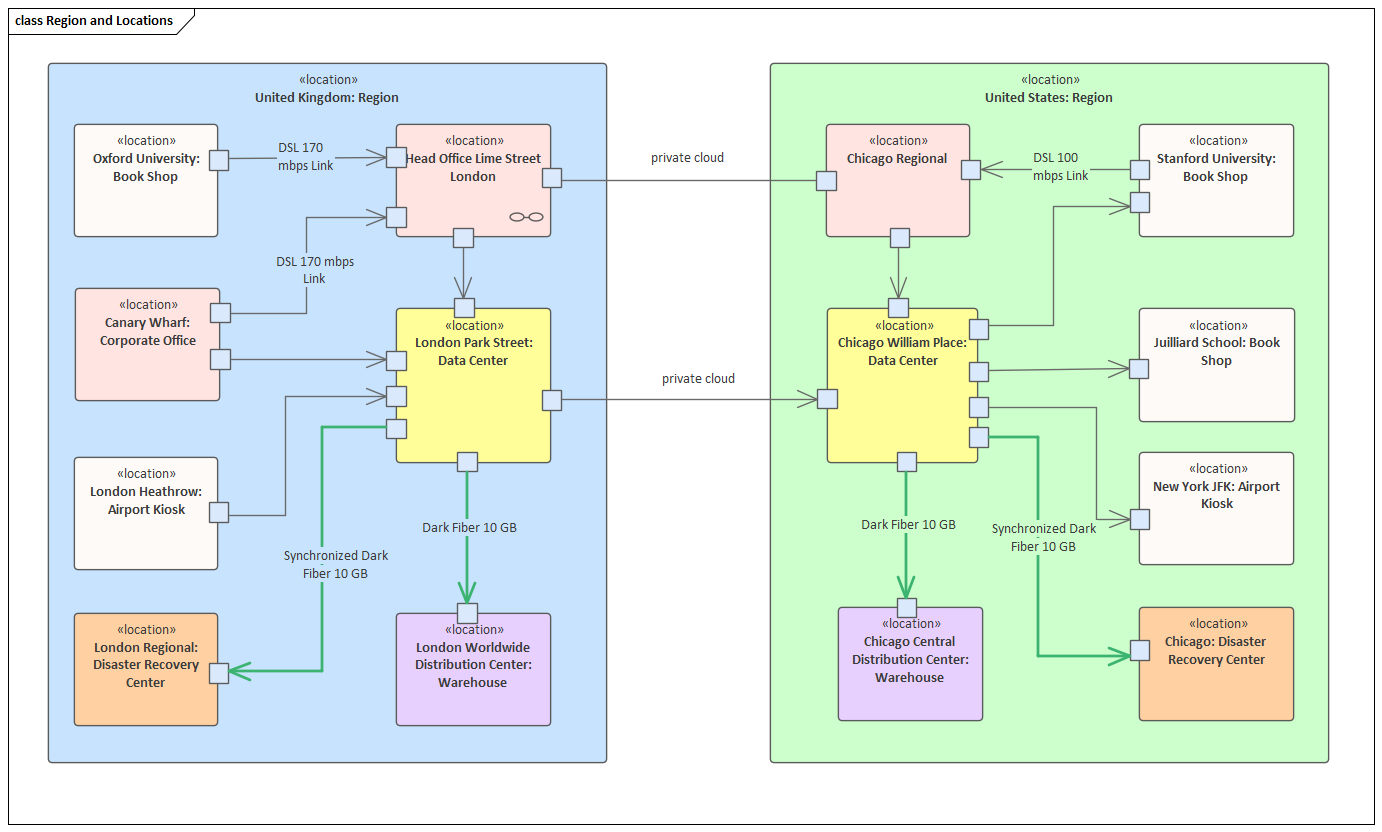

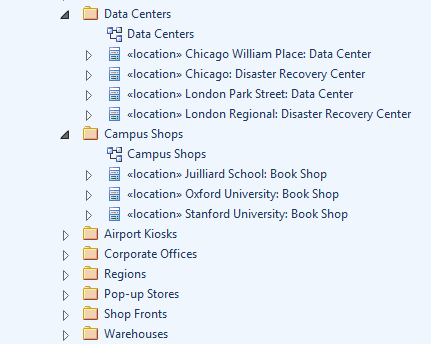

Enterprise Architect fournit une large gamme d'outils pour la modélisation des emplacements à tous les niveaux, et cela est particulièrement vrai au niveau de l'infrastructure. Les mêmes éléments qui sont utilisés pour modéliser les emplacements commerciaux peuvent être augmentés pour créer des modèles expressifs qui représentent la façon dont l'infrastructure se rapporte aux facilités , y compris des modèles de haut niveau du tissu de communication entre les différents emplacements et les protocoles utilisés. Les ports de Unified Modeling Language permettent d'explorer la structure interne d'une facilité . Par exemple, un diagramme de haut niveau peut décrire le chemin de communication entre un siège social et un centre de données utilisant un port à la bordure de chaque facilité . Un diagramme enfant pourrait alors décrire les routeurs, commutateurs, serveurs et autres éléments d'infrastructure qui composent le centre de données ou le siège social.
