Le Diagramme construction

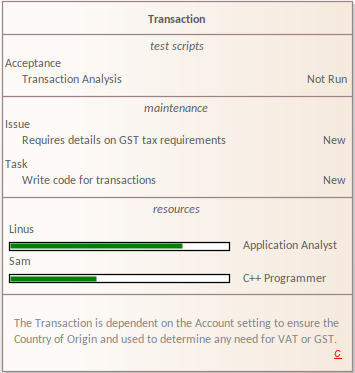

Un diagramme de construction est une version graphique de l'onglet 'Détails' de la fenêtre Inspecteur. Il montre les caractéristiques et fonctionnalités attribuées à l'élément sélectionné, là où ces fonctionnalités ont été créées. Chaque type de fonctionnalité est affiché dans un compartiment d'élément séparé.
Pour accéder à un diagramme de construction d'un élément, soit :
- Dans un diagramme , cliquez-droit sur l'élément | Nouveau Diagramme enfant | Diagramme de construction , ou
- Dans l'onglet 'Projet' ou 'Contexte' de la fenêtre du Navigateur , cliquez-droit sur l'élément | Ajouter | Diagramme construction
- Sélectionnez un Paquetage dans le Navigateur
- Sélectionnez 'Ajouter un Diagramme ' dans le menu contextuel du Navigateur
- Définissez la perspective sur "TOUTES les Perspectives "
- Sélectionnez "Étendu" dans le volet "Sélectionner à partir de"
- Sélectionnez 'Construction' dans le volet ' Diagramme de diagrammes'.
- Mots clés
- Exigences
- Contraintes
- Tester
- Entretien
- Discussions
- Révisions
- Ressources
- Projets de décisions, d' Événements , d'enjeux et de tâches
- Notes
- Contenu Paquetage
La visibilité des compartiments dépend de la présence de détails dans les fonctionnalités spécifiques.

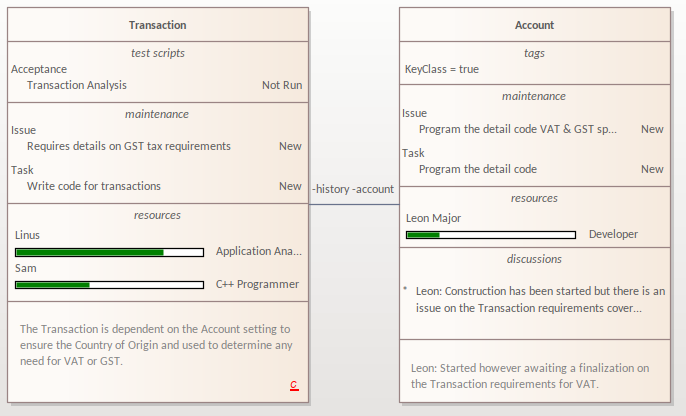

Les compartiments possibles affichés sur l'élément sont sélectionnables par l'utilisateur parmi une gamme de compartiments d'éléments. Pour modifier cela;
- Cliquez sur le diagramme (ou appuyez sur )
- Dans la fenêtre Propriétés , sélectionnez 'Eléments'
- Cochez les options dans le groupe "Afficher les compartiments".
Note qu'un élément Acteur utilise par défaut la notation rectangulaire sur un diagramme de construction .
