Stéréotypes avec images alternatives

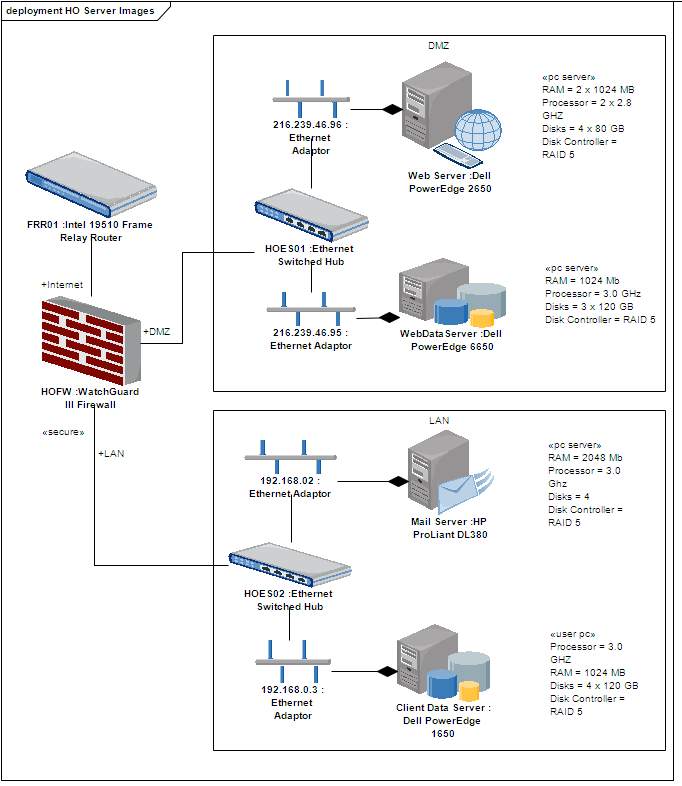

Si vous souhaitez représenter un élément à l'aide d'une image (par exemple, représenter un composant matériel à l'aide d'un boîtier 3D, ou même à l'aide d'une image de l'unité elle-même), vous pouvez le faire en utilisant un stéréotype qui a été associé à un métafichier . Lorsque le stéréotype est appliqué à une classe ou à un autre élément prenant en supporte un autre format graphique, l'élément est dessiné à l'aide de l'image au lieu de la forme UML standard. Par exemple, dans ce diagramme de déploiement , les éléments du composant ont tous des images alternatives.

An example of using images in a UML Deployment diagram using Sparx Systems Enterprise Architect.

Notes

  • Vous ne pouvez pas modifier la représentation des éléments qui incluent des lignes de vie, comme ceux des Séquence de diagrammes ; la représentation standard est importante dans l'utilisation et la fonction de ces éléments
