Enregistrer un Motif en tant qu'artefact
Enterprise Architect vous permet de créer un Motif à partir d'éléments sélectionnés dans un diagramme et de stocker le Motif en tant qu'élément Artefact dans le modèle. Vous pouvez ensuite déposer l'artefact dans n'importe quel diagramme du modèle pour recréer le Motif stocké. Ceci est similaire à la publication d'un diagramme en tant que Motif , sauf que :
- Seuls les éléments sélectionnés dans le diagramme sont enregistrés en tant que Motif
- Le Motif est enregistré dans un artefact dans le modèle et non en tant que fichier XML dans le système de fichiers
Enregistrer les éléments du Diagramme en tant que Motif dans un nouvel artefact
Suivez les étapes de ce tableau .
Marcher |
Action |
|---|---|
|
1 |
Ouvrez le diagramme approprié, maintenez la touche enfoncée et cliquez sur chaque élément que vous souhaitez inclure dans le Motif . Vous pouvez également "faire glisser" un ensemble d'éléments dans le diagramme pour l'enregistrer en tant que Motif . |
|
2 |

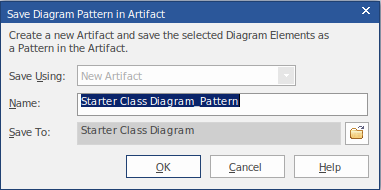

Cliquez-droit sur l'un des éléments sélectionnés et cliquez sur l'option 'Enregistrer les éléments sélectionnés comme Motif '. La Diagramme de dialogue « Enregistrer le Motif du diagramme dans l'artefact » s'affiche. |
|
3 |
Si le champ 'Enregistrer avec' n'affiche pas la valeur 'Nouvel Artefact', cliquez sur la flèche déroulante et sélectionnez cette valeur . S'il s'agit du premier artefact Motif dans le modèle, le champ prend par défaut cette valeur comme seule valeur qu'il peut avoir. |
|
4 |
Le champ 'Nom' contient par défaut le nom du diagramme parent plus '_Pattern'. Laissez ce nom ou écrasez-le avec votre nom Motif préféré. |
|
5 |
Le champ " Enregistrer dans " prend par défaut le nom du Paquetage diagramme Paquetage ce nom de paquetage ou cliquez sur l'icône |
|
6 |
Cliquez sur le bouton OK pour générer l'artefact stéréotypé DiagramPattern sous le Paquetage sélectionné. Les éléments sélectionnés sont enregistrés en tant que Motif dans l'artefact. |
et recherchez un Paquetage différent sous lequel créer l'artefact.Appliquer le Motif de l'artefact à un Diagramme
Suivez les étapes de ce tableau .
Marcher |
Action |
|---|---|
|
1 |
Ouvrez le diagramme dans lequel vous allez coller le Motif de l'Artefact. Le diagramme doit être en Vue Graphique , et non en Spécification Interne Vue , Gantt Vue ou Liste Vue . |
|
2 |
Localisez le DiagramPattern requis Artefact stéréotypé dans la fenêtre Navigateur et faites-le glisser sur le diagramme ouvert. De nouveaux éléments et connecteurs sont générés dans le diagramme à partir du Motif . |
Mettre à jour un Motif dans un artefact
Il existe deux méthodes similaires pour mettre à jour un Motif dans un artefact.
Méthode |
La description |
|---|---|
|
1 |
Suivez les étapes 1 et 2 de la section Enregistrer les éléments du Diagramme en tant que Motif dans un tableau Nouvel artefact , puis définissez le champ 'Enregistrer avec' sur 'Artefact existant'. Cliquez sur le champ 'Nom' et sur le nom du Motif à mettre à jour. Le champ "Enregistrer dans" est grisé, car il utilise l'adresse de Paquetage de l'artefact existant. Cliquez sur le bouton OK ; l'artefact est mis à jour avec le nouveau Motif d'éléments. |
|
2 |
Ouvrez le diagramme contenant les éléments pour constituer le Motif . Dans la fenêtre Navigateur , cliquez sur l'Artefact DiagramPattern à mettre à jour avec un nouveau Motif . Dans le diagramme , sélectionnez les éléments requis, puis cliquez-droit et sélectionnez l'option 'Enregistrer les éléments sélectionnés comme Motif '. La Diagramme de dialogue « Enregistrer le Motif du diagramme dans l'artefact » s'affiche avec le champ « Enregistrer en utilisant » défini par défaut sur « Artefact sélectionné » et les deux autres champs sont grisés. Le champ 'Nom' affiche le nom de l'artefact sélectionné. Cliquez sur le bouton OK ; l'artefact sélectionné est mis à jour avec le nouveau Motif d'éléments. |
Notes
- Dans les éditions Corporate , Unified et Ultimate d' Enterprise Architect , si la sécurité est activée, vous devez avoir l'autorisation "Mettre à jour les diagrammes " pour générer le Motif à partir du Diagrammes . Artefact stéréotypé dans un diagramme
