Exemples Diagrammes motivation

À l'aide Enterprise Architect , un modélisateur peut créer n'importe quel nombre de diagrammes à l'aide des diagrammes ArchiMate et des palettes de la boîte à outils. Les éléments de motivation peuvent être reliés entre eux pour créer des récits expressifs qui décrivent une Architecture d'Entreprise et la motivation pour effectuer des changements commerciaux ou technologiques articulés dans d'autres parties de l'architecture. Ces diagrammes sont extraits de la spécification Spécification de l' Open Group .

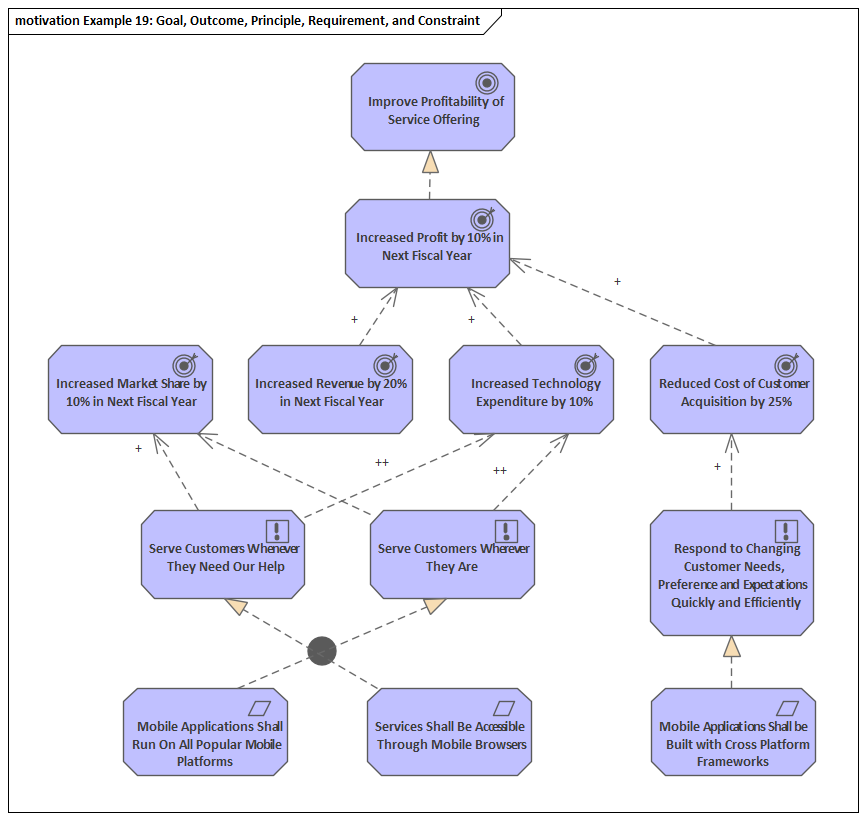

Objectif, résultat, principe, exigence et contrainte

Ce diagramme concerne la relation entre les objectifs, les principes, les Exigences et les contraintes. L'objectif « Améliorer la rentabilité de l'offre de services » est réalisé par le résultat « Augmentation des bénéfices de 10 % au cours du prochain exercice financier » et « Réduction du coût d'acquisition de clients de 25 % ». Nous voyons l'utilisation de la relation d'influence entre les résultats avec l'indicateur d'effet (+) ou (-). Les résultats sont à leur tour influencés par un certain nombre de principes et les principes sont réalisés par un certain nombre d'exigences. Nous voyons également l'utilisation de la jonction OR en bas à gauche du diagramme .

Figure : Exemple de diagramme de la spécification Spécification montrant

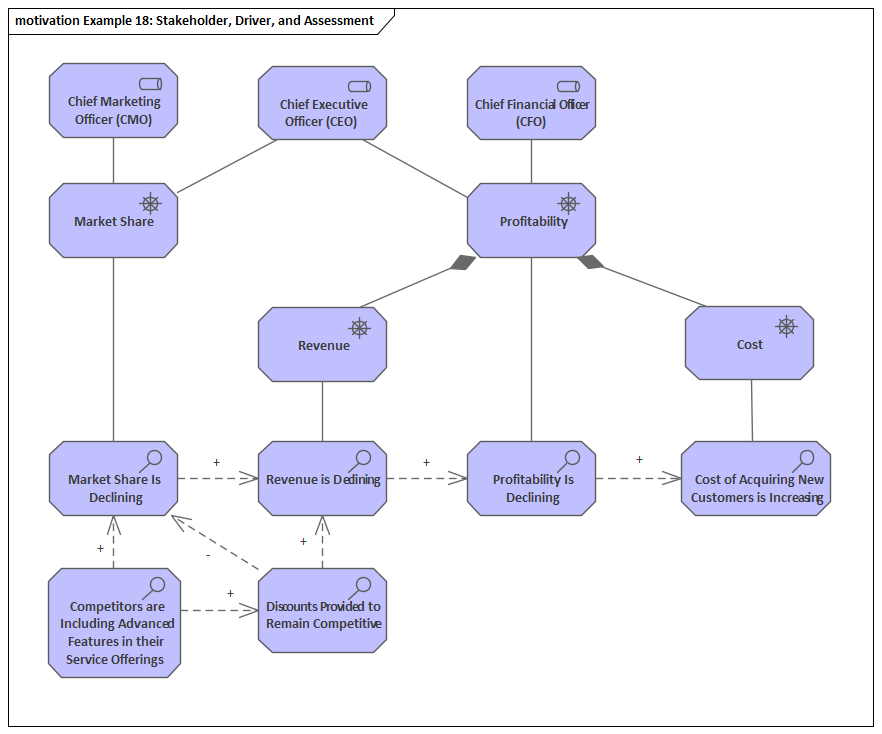

Partie prenante, moteur et évaluation

Ce diagramme concerne les Pilotes et les Parties Prenantes qui s'en préoccupent, qui dans cet exemple sont au niveau exécutif. On voit que le Driver intitulé Rentabilité a été décomposé en deux autres drivers à savoir : Revenus et Coûts. Des évaluations ont été associées aux pilotes qui brossent un tableau clair de l'état de l'organisation. La relation d'influence (qui peut être établie entre deux éléments de motivation) montre comment les évaluations sont liées les unes aux autres. Le (+) indiquant une influence positive et le (-) indiquant une influence négative. Il s'agit de l'exemple 18 du chapitre Motivation de la spécification.

Figure : Exemple de diagramme de la spécification Spécification montrant

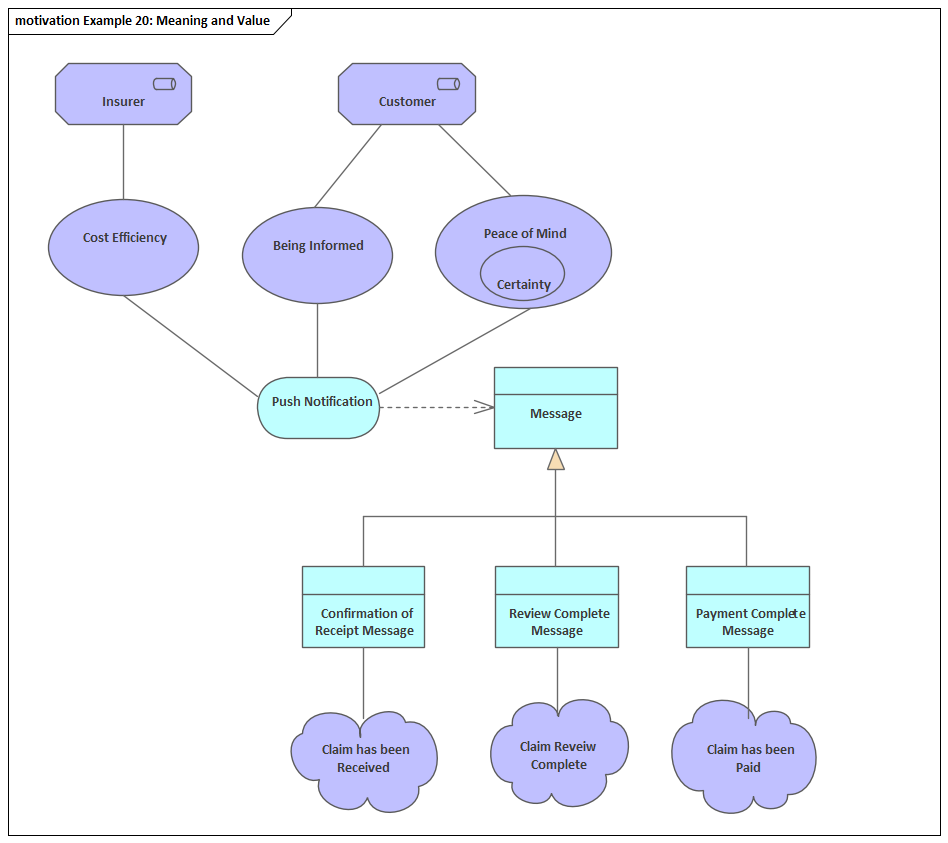

Signification et valeur

Ce diagramme concerne les parties prenantes et la valeur qu'elles tirent du système. Le message de notification a été spécialisé en trois types différents. Des significations ont été associées aux messages :

• Un message « Confirmation de réception » signifie « La réclamation a été reçue »
• Un message " Révision terminée" a le sens "Demande de révision terminée"
• Un message « Paiement terminé » signifie « La réclamation a été payée »

Figure : Exemple de diagramme de la spécification Spécification montrant comment la signification et la valeur sont utilisées.
