Exemples Diagrammes couche d'application

Composants applicatifs, interfaces et collaborations

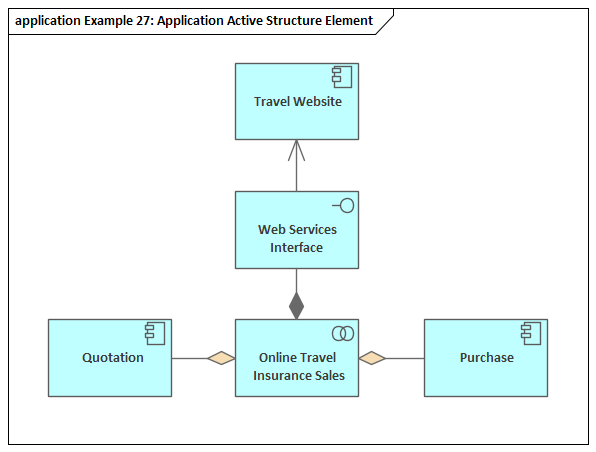

Ce diagramme illustre l'utilisation des composants d'application, des interfaces d'application et des collaborations d'application. La collaboration de vente d'assurance voyage en ligne est agrégée d'un système de devis et d'achat modélisé en tant que composants d'application. La collaboration est composée d'une interface de service Web qui, à son tour, dessert le site Web de voyage.

Figure : Exemple de diagramme de la spécification Spécification montrant les composants d'application, les interfaces et les collaborations
