Transformation XSD

La transformation XSD convertit les éléments PIM (Platform-Independent Modèle ) en profil UML pour les éléments XML en tant qu'étape intermédiaire dans la création d'un schéma XML. Chaque élément de classe PIM sélectionné est converti en un élément « XSDcomplexType ».

Exemple

Les éléments PIM

Platform Independent Model (PIM) in Sparx Systems Enterprise Architect.

Après la transformation deviennent les éléments PSM

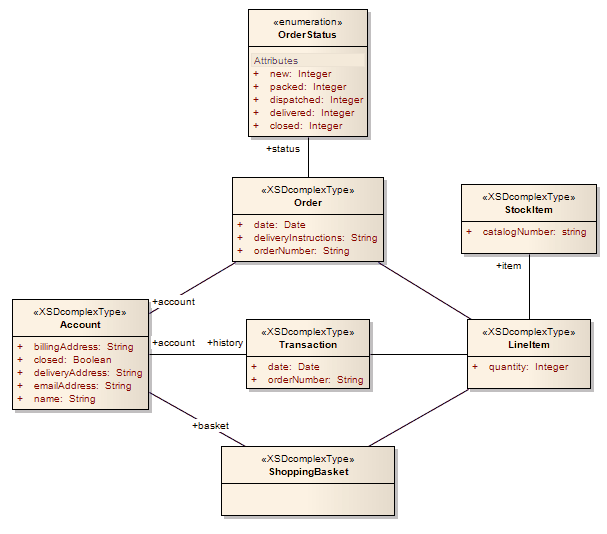

XSD Platform Specific Model (PSM) in Sparx Systems Enterprise Architect.

Ceux-ci génèrent à leur tour ce XSD

<?xml version="1.0" encoding="ISO-8859-1"?>

<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">

<xs:element name="Compte" type="Compte"/>

<xs:complexType name="Compte">

<xs:séquence>

<xs:element name="name" type="xs: string "/>

<xs:element name="billingAddress" type="xs: string "/>

<xs:element name="emailAddress" type="xs: string "/>

<xs:element name="fermé" type="xs:booléen"/>

<xs:element name="deliveryAddress" type="xs: string "/>

<xs:element ref="Order"/>

<xs:element ref="ShoppingBasket"/>

</xs:séquence>

</xs:complexType>

<xs:element name="LineItem" type="LineItem"/>

<xs:complexType name="LineItem">

<xs:séquence>

<xs:element name="quantity" type="xs: integer "/>

<xs:element ref="StockItem"/>

</xs:séquence>

</xs:complexType>

<xs:element name="Commande" type="Commande"/>

<xs:complexType name="Commande">

<xs:séquence>

<xs:element name="date" type="xs:date"/>

<xs:element name="deliveryInstructions" type="xs: string "/>

<xs:element name="orderNumber" type="xs: string "/>

<xs:element ref="LineItem"/>

<xs:element name="status" type="OrderStatus"/>

</xs:séquence>

</xs:complexType>

<xs:simpleType name="OrderStatus">

<xs:restriction base="xs: string ">

<xs:enumeration value="nouveau"/>

<xs:enumeration value="packed"/>

<xs:enumeration value="expédié"/>

<xs:enumeration value="delivered"/>

<xs:enumeration value="fermé"/>

</xs:restriction>

</xs:simpleType>

<xs:element name="ShoppingBasket" type="ShoppingBasket"/>

<xs:complexType name="ShoppingBasket">

<xs:séquence>

<xs:element ref="LineItem"/>

</xs:séquence>

</xs:complexType>

<xs:element name="StockItem" type="StockItem"/>

<xs:complexType name="StockItem">

<xs:séquence>

<xs:element name="catalogNumber" type="xs: string "/>

</xs:séquence>

</xs:complexType>

<xs:element name="Transaction" type="Transaction"/>

<xs:complexType name="Transaction">

<xs:séquence>

<xs:element name="date" type="xs:date"/>

<xs:element name="orderNumber" type="xs: string "/>

<xs:element ref="Compte"/>

<xs:element ref="LineItem"/>

</xs:séquence>

</xs:complexType>

</xs:schéma>
