Disposition par page

La disposition Par page divise chaque page de diagramme en un certain nombre de cellules, qui abritent les éléments sélectionnés. Le nombre de cellules par page est déterminé par le paramètre de distribution de page.

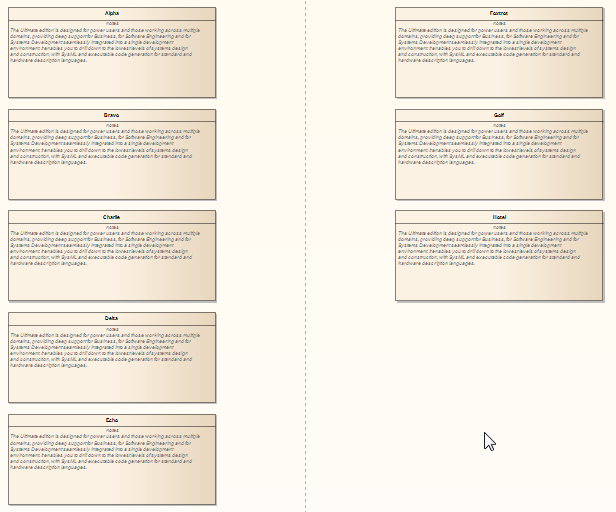

Showing a UML Class diagram where the classes are automatically arranged in a per-page layout.

Invoquer la disposition par page

Marcher

Action

Voir également

1

Suivez la procédure générale des diagrammes de Diagrammes Disposition , à l'étape 2, sélectionnez « Par page ».

 Diagrammes Disposition

2

Cliquez sur la flèche déroulante dans le champ "Trier par" et sélectionnez le paramètre de tri requis :

  • Aucun - les éléments sont transmis à la disposition spécifiée dans l'ordre dans lequel ils apparaissent sur le diagramme d'origine (de gauche à droite, de haut en bas)
  • Zone (Croissant) - les éléments sont passés à la disposition spécifiée dans l'ordre de l'espace d'écran qu'ils occupent, du plus petit au plus grand
  • Zone (Descendant) - les éléments sont passés à la disposition spécifiée dans l'ordre de l'espace d'écran qu'ils occupent, du plus grand au plus petit
  • Nom (croissant) - les éléments sont transmis à la disposition spécifiée dans l'ordre alphanumérique, en fonction du nom de l'élément
  • Nom (décroissant) - les éléments sont transmis à la disposition spécifiée dans l'ordre alphanumérique inverse, en fonction du nom de l'élément
  • Type d'élément - les éléments sont regroupés par type (par exemple, classe, cas d'utilisation) et dans l'ordre alphanumérique au sein du groupe par nom

3

Dans le champ "Remplissage (px)", saisissez la distance verticale et horizontale entre les cellules, en pixels.

4

Sélectionnez l'option de distribution de page appropriée :

  • Distribution automatique : calcule automatiquement le nombre optimal de cellules, en tenant compte des plus grands bords horizontaux et verticaux des éléments
  • Spécifiez la distribution : entrez manuellement les dimensions de la grille par page

5

Si vous avez sélectionné « Spécifier la distribution », dans les champs « Lignes » et « Colonnes », saisissez le nombre requis de lignes et de colonnes.

6

Cochez la case "Centrer les éléments" pour placer chaque élément au centre de sa cellule ; sinon, le placement de l'élément est par défaut dans le coin supérieur gauche de la cellule.

sept

Dans le champ ' Page Démarrage ', tapez le numéro à partir duquel commencer la numérotation des pages ; les pages commencent en haut à gauche et se poursuivent horizontalement vers la droite.
