Pages de la boîte à outils du cadre conceptuel

Les éléments du cadre conceptuel sont utilisés pour modéliser les descriptions architecturales et pour établir des concepts pour la pensée architecturale. La conception de l'élément Toolbox est basée sur la norme IEEE 1471 - 2000.

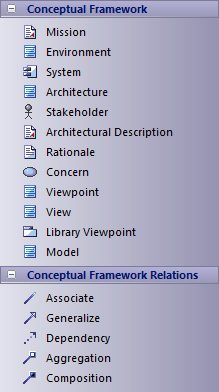

TOGAF Conceptual Framework toolbox in Sparx Systems Enterprise Architect.

Boîte à outils du cadre conceptuel

Item

La description

Mission

Capture l'énoncé de mission, les politiques et les valeurs de l'entreprise.

Valeur Étiquetée – ID

Environnement

Définit le contexte de développement, opérationnel et programmatique du système aux fins du travail d'ingénierie d'entreprise.

Valeur Étiquetée – ID

Système

Capture les détails d'un composant fonctionnel de l'entreprise. Le système comprend, par exemple, l'application, le système, la plate-forme, le système de systèmes, l'entreprise et la gamme de produits.

Valeur Étiquetée – ID

Architecture

Capture la définition du travail d'architecture.

Valeur Étiquetée – ID

Partie prenante

Capture les acteurs intéressés et impliqués dans l'entreprise.

Valeur Étiquetée – ID

Description architecturale

Capture les descriptions architecturales et identifie les parties prenantes du système et leurs préoccupations.

Valeur Étiquetée – ID

Raisonnement

Saisit la déclaration d'intention de la description architecturale.

Préoccuper

Forme la base de l'exhaustivité. Une description architecturale répond aux préoccupations de toutes les parties prenantes, et chaque préoccupation est traitée par une Vue architecturale

Point de vue

Un Motif pour la construction de Vues - Les points de vue définissent les règles sur Vues .

Chaque Vue correspond à exactement un point de vue.

Valeur Étiquetée – ID

Vue

Une représentation d'un système entier du point de vue d'un ensemble de Préoccupations. Une Vue peut contenir un ou plusieurs modèles architecturaux, de sorte que la Vue peut utiliser plusieurs notations.

Belvédère de la Bibliothèque

Capture une collection de points de vue classés.

Valeur Étiquetée – ID

Modèle

Définit et représente un modèle.

Valeur Étiquetée – ID

Notes

  • Les éléments et les connecteurs communs aux diagrammes Enterprise Architect UML et Extended sont documentés dans la section Object Toolbox
