Installer un cadre de base
Enterprise Architect fournit une gamme riche et diversifiée de technologies de modélisation , y compris toutes les normes répertoriées dans le Compositeur de Schéma . Ces frameworks sont disponibles sous forme de modèles UML et/ou MDG Technologies à l'aide de l' Assistant de Modèle d' Enterprise Architect ( Page Démarrage 'Créer à partir de Motif '). Les modèles eux-mêmes sont également directement accessibles depuis le Service d'Actifs Réutilisables Enterprise Architect .
Note : Si vous modélisation une solution générique et que vous n'utilisez pas directement un framework de base tel que CIM ou UBL, vous n'avez pas besoin d'installer un framework/modèle de base. Dans ce cas, il est préférable de créer un modèle de données à l'aide de classes UML simples avec des attributs.
Assistant de Modèle
Accéder
|
Ruban |
Design > Paquetage > Assistant de Modèle |
|
Menu Contexte |
Cliquez Cliquez-droit sur Paquetage | Ajouter un Modèle à l'aide de l'assistant |
|
Raccourcis Clavier |
Ctrl+Maj+M |
|
Autre |
Icône 'Hamburger' de la fenêtre Navigateur > Nouveau Modèle de Motif |
Note
Vous pouvez limiter les Technologies MDG à utiliser en sélectionnant l'option du ruban : "Spécialiser > Technologies > Gérer la technologie". Ici, vous pouvez voir quelles technologies sont actuellement activées.
Modèle d'importation
Marcher |
Action |
|---|---|
|
1 |

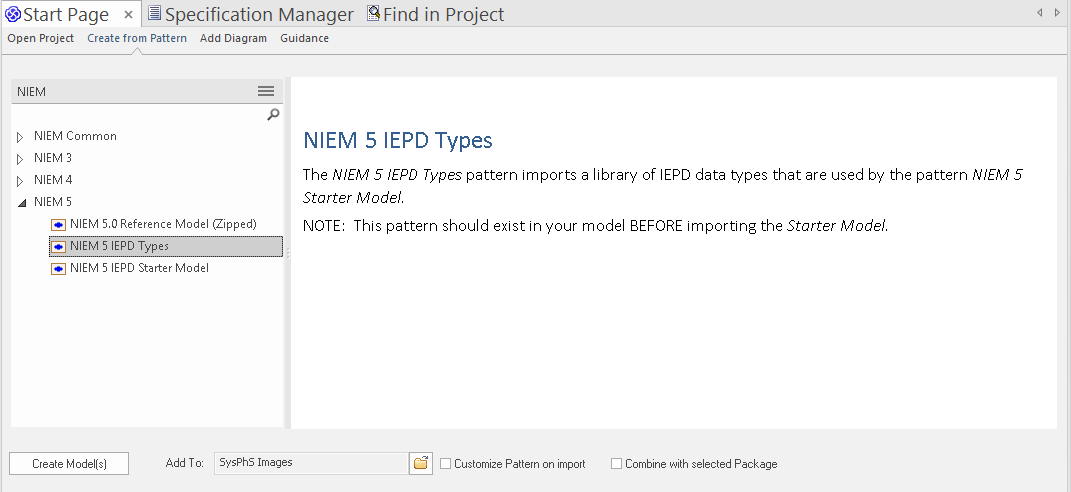

Affichez l' Page Démarrage 'Créer à partir de Motif ' de Page Démarrage (l' Assistant de Modèle ). |
|
2 |
Cliquez sur le bouton <perspective name> et sélectionnez la technologie requise. |
|
3 |
Mettez en surbrillance la technologie. |
|
4 |
Sélectionnez les normes technologiques à importer. |
|
5 |
Cliquez sur le bouton Create Modèle (s) pour importer le framework dans votre modèle. |

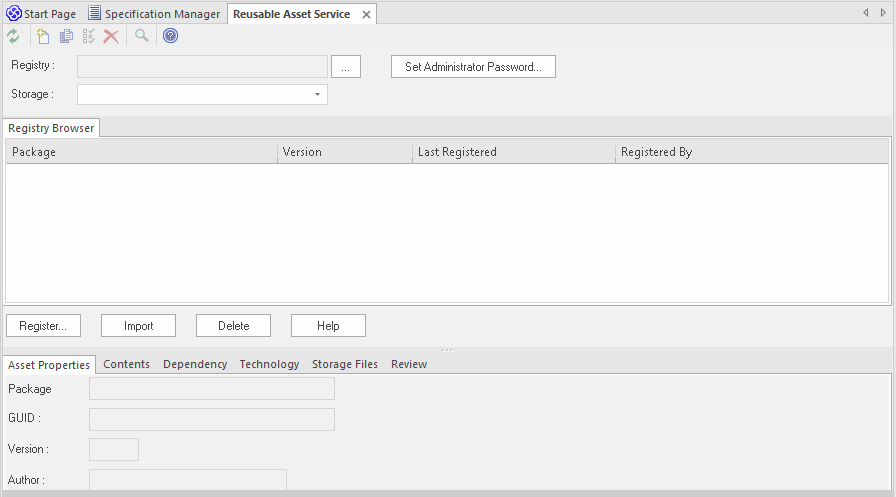

Service d'Actifs Réutilisables
Accéder
|
Ruban |
Publier > Échange de Modèles > Actifs Réutilisables |
Modèle d'importation
Marcher |
Action |
|---|---|
|
1 |
Connectez-vous au Service d'Actifs Réutilisables . |
|
2 |
Choisissez parmi la liste disponible des référentiels |
|
3 |
Sélectionnez le modèle UML Paquetage |
|
4 |
Cliquez sur OK pour importer le Paquetage sélectionné dans votre modèle. |
