Guide du schéma CIM
Ce guide décrit la création et la génération d'un schéma XML conforme CIM.
Créer un message CIM
Marcher |
Action |
|---|---|
|
1 |

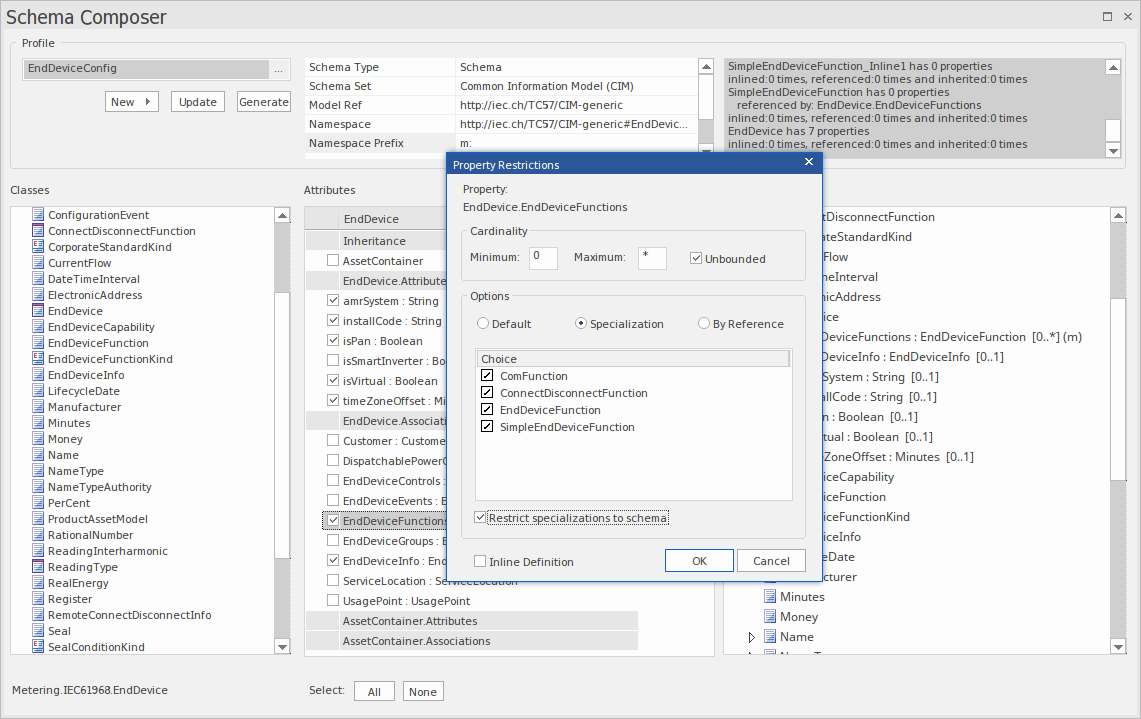

Afficher le Compositeur de Schéma . |
|
2 |
Cliquez sur 'Nouveau | Schéma'. |
|
3 |
Entrez un nom unique pour ce schéma CIM (message). |
|
4 |
Sélectionnez le Modèle d'informations communes . |
|
5 |
Faites glisser la ou les classes CIM initiales dans la fenêtre Classe qui représente le mieux le message. Définissez les éléments racine de manière appropriée à l'aide du menu contextuel. |
|
6 |
Si vous souhaitez composer ce type en utilisant l'héritage, sélectionnez un seul ancêtre dans la liste d'héritage. |
|
sept |
Utilisez les cases à cocher sur les attributs de chaque classe pour définir l'ensemble de propriétés qui décrira ce message ou ce schéma. |
|
8 |
Appliquez des restrictions aux éléments à l'aide du menu contextuel de la propriété. |
|
9 |
Cliquez sur mettre à jour pour enregistrer le message. |
|
dix |
Cliquez sur le bouton Générer et choisissez les formats de schéma à exporter. |
