Motifs d'application ( Modèle + Code)
Pour vous lancer avec un projet basé sur du code aussi rapidement que possible, Enterprise Architect vous aide à générer des projets de démarrage comprenant des informations sur le modèle, du code et des scripts de construction pour l'un des nombreux types d'application de base. Les Motifs incluent :
- Applications Windows MFC
- Programmes Java
- Webservices ASP.NET
Accéder
|
Ruban |
Développer > Code source > Créer à partir d' Motif > Motifs d'application |

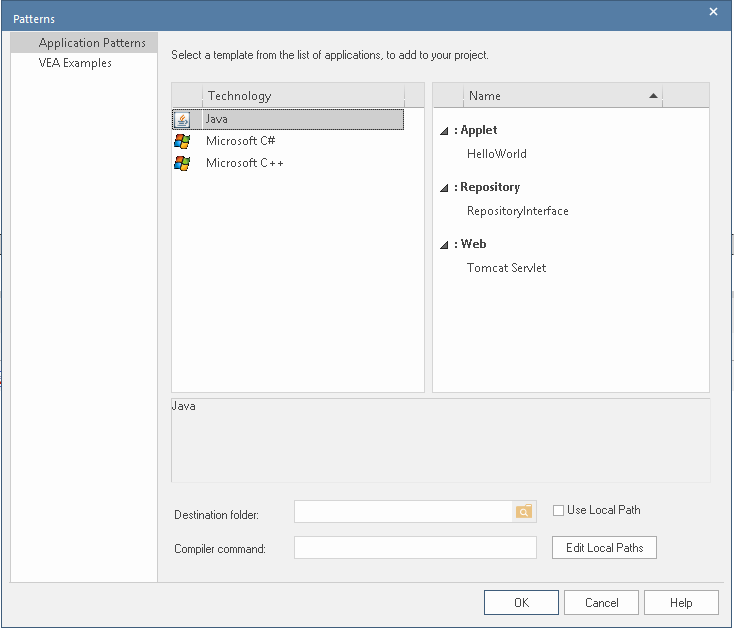

Modèles Générer
Option |
Action |
Voir également |
|---|---|---|
|
Technologie |
Sélectionnez la technologie appropriée. |
|
|
Nom |
Affiche les Motifs d'application disponibles pour la technologie sélectionnée ; sélectionnez le Motif requis à importer. |
|
|
<description> |
Affiche une description du Motif sélectionné. |
|
|
Dossier de destination |
Recherchez et sélectionnez le répertoire dans lequel charger le code source de l'application. |
|
|
Utiliser le chemin local |
Activez la sélection d'un chemin local existant sous lequel placer le code source ; transforme le champ 'Dossier de destination' en une sélection déroulante. |
|
|
Commande Compilateur |
Affiche le chemin de commande du compilateur par défaut pour la technologie sélectionnée ; vous devez soit :
|
Chemins locaux Dialogue Chemins locaux |
|
Modifier les chemins locaux |
De nombreux Motifs d'application spécifient leur compilateur à l'aide d'un chemin local. La première fois que vous utilisez un Motif , vous devez cliquer sur ce bouton pour vous assurer que le chemin local pointe vers l'emplacement correct. La boîte de dialogue 'Chemins locaux' s'affiche. |
Notes
- Si nécessaire, vous pouvez publier des Motifs d'application personnalisés en ajoutant des fichiers au répertoire AppPatterns où Enterprise Architect est installé ; les répertoires de niveau supérieur sont répertoriés en tant que Technologies et peuvent contenir un fichier d'icône pour personnaliser l'icône affichée pour la technologie
Les répertoires situés en dessous sont définis comme des groupes dans la liste Motifs ; les Motifs sont identifiés par la présence de quatre fichiers avec un nom correspondant : un fichier zip (.zip), un fichier XMI (.xml), un fichier de configuration (.cfg) et une icône facultative (.ico)
- Le fichier de configuration prend en supporte ces champs :
- [fournisseur], [langue], [plate-forme], [url], [description], [version] - tous affichés dans la <description>
champ
- [xmirootpaths] - le chemin racine du code source dans le XMI exporté ; celui-ci est remplacé par le
dossier de destination sélectionné lorsque l'utilisateur applique le Motif d'application
