Diagramme confiance
Un diagramme de confiance peut servir à différentes fins, selon ce que vous souhaitez modéliser et examiner. Initialement, le diagramme de confiance peut capturer des sections d'un processus et montrer comment ces sections sont verrouillées les unes sur les autres ou séparées les unes des autres en enfermant les éléments dans des limites de confiance. Vous pourriez alors avoir un diagramme séparé pour montrer quelles menaces existent pour le système, quels éléments particuliers sont ouverts à ces menaces et quelles mesures pourraient être mises en place pour atténuer les menaces. Il peut s'agir d'un diagramme représentant l'ensemble du système étudié ou de plusieurs diagrammes représentant chacun un segment ou un type de menace.
Exemples Diagrammes
Le Modèle de menace avec plusieurs frontières de confiance dans l'onglet "Créer à partir du Motif " ( Assistant de Modèle Modèle crée un exemple de structure de modèle de menace avec des éléments de diagramme Paquetages for Trust et des menaces identifiées. En outre, il fournit le concept permettant d'établir une traçabilité entre les menaces identifiées et les éléments du diagramme de confiance auxquels la menace est associée.

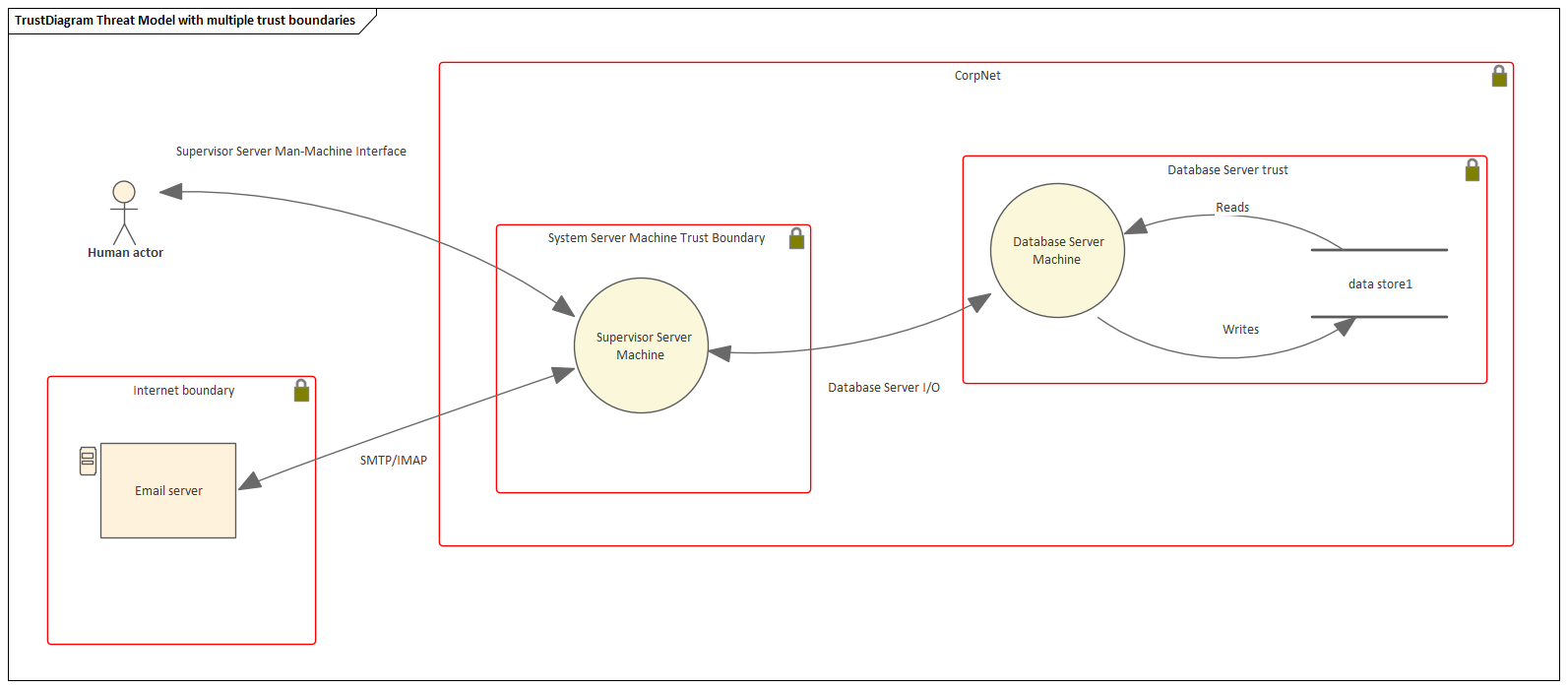

Dérivée de ce modèle, la première figure montre plusieurs frontières de confiance différenciant les contraintes de sécurité spécifiques.

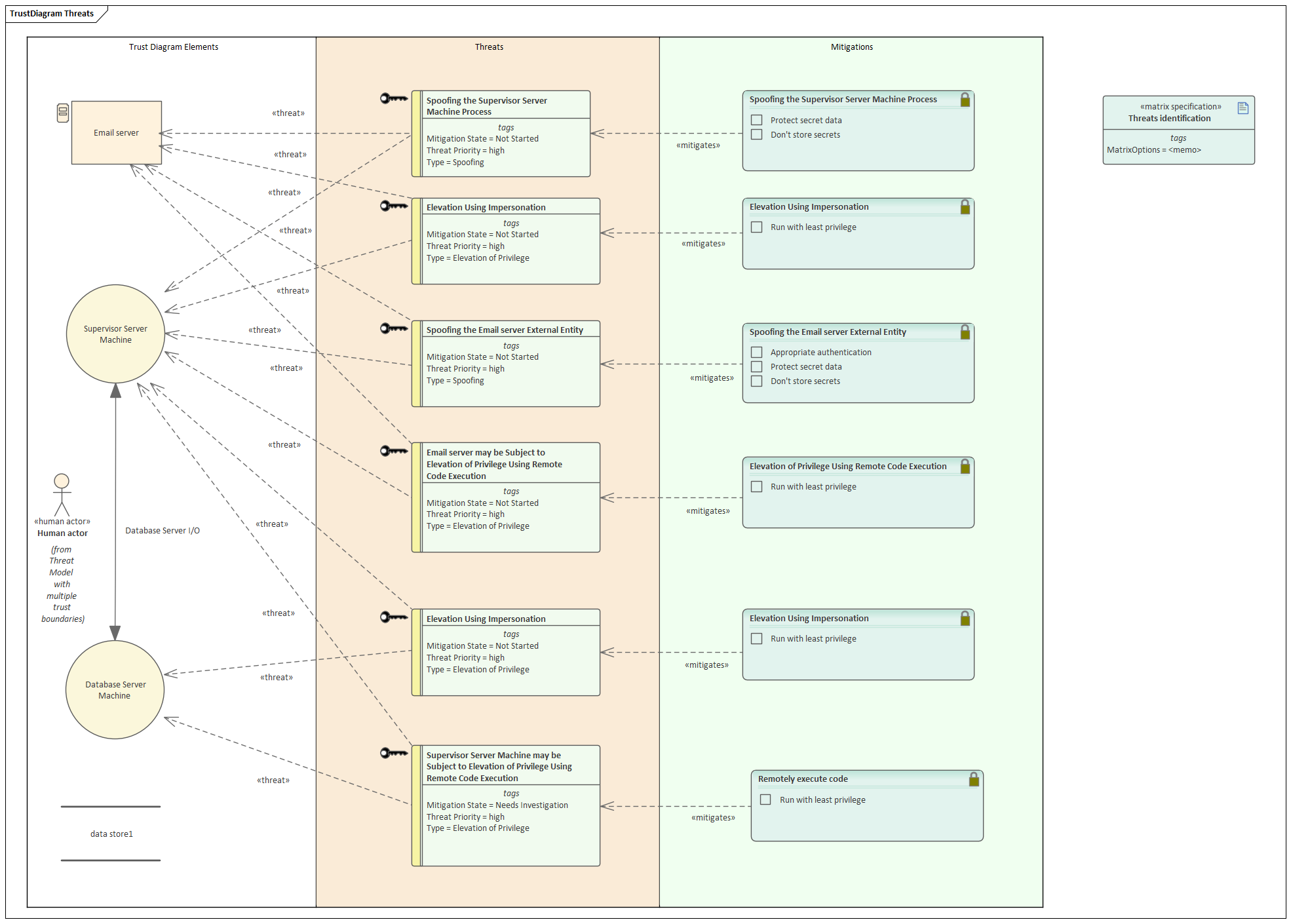

La figure suivante montre une liste des menaces identifiées avec les Valeur Étiquetés appropriées utilisées pour l'évaluation des menaces.

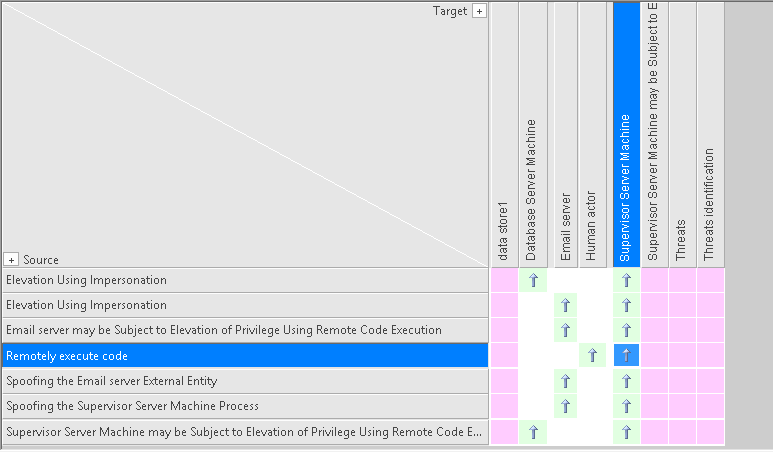

La troisième figure illustre les relations de suivi existantes entre les éléments du diagramme Menaces et Confiance dans la Matrice des relations .

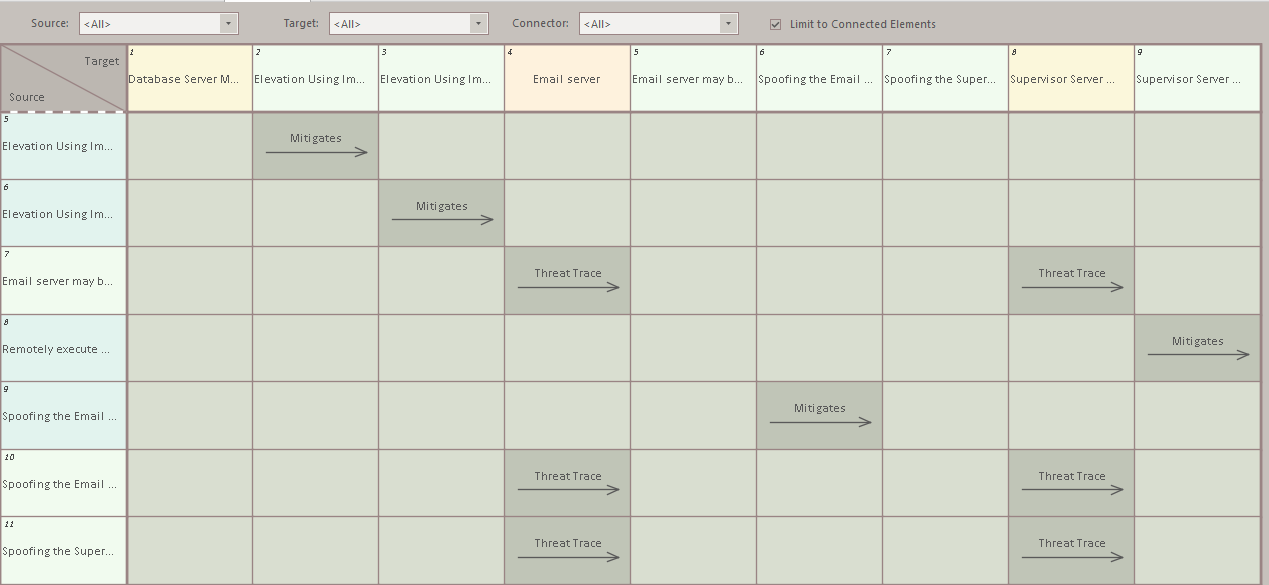

La figure finale montre les relations de trace existantes entre les éléments du diagramme des menaces et de la confiance dans la vue spéciale du diagramme de la Matrice des relations.
