Création et affichage Exigences
Enterprise Architect est une plate-forme de modélisation sophistiquée et flexible et l'outil offre un riche ensemble de fonctionnalités pour le développement et la gestion des exigences pour un projet de toute taille dans n'importe quel domaine et utilisant une variété de processus. Exigences peuvent être créées de différentes manières, puis visualisées dans une série de fenêtres et de boîtes de dialogue qui facilitent leur développement et leur gestion, ainsi que la communication au sein de l'équipe et avec les clients commerciaux.
Exigences affichage
Facilité |
La description |
Voir également |
---|---|---|
Gestionnaire de Spécification |
Affiche les Exigences (et d'autres types d'éléments) dans un format texte simple et aide le modélisateur à créer, modifier et gérer ces éléments. Le Gestionnaire de Spécification sera l'outil préféré de nombreux analystes d'exigences car il permet au modélisateur de travailler dans une interface familière semblable à une feuille de calcul, de modifier les propriétés d'exigence telles que le statut, la priorité et la difficulté à l'aide de listes déroulantes et d'ajouter des notes à les Exigences sans avoir besoin de dessiner des diagrammes .
|
Le Gestionnaire de Spécification |

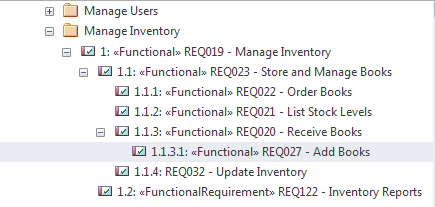

Fenêtre Navigateur |
Affiche le contenu et la structure du référentiel et permet de visualiser les exigences dans une hiérarchie de Paquetages , d'éléments et de diagrammes .
|
|
Exigences Diagramme |
Affiche la disposition d'un groupe d' Exigences et d'autres éléments, et peut indiquer si les éléments se trouvent dans le même Paquetage ou dans des Paquetages différents. C'est un moyen efficace de présenter les informations sur les exigences, car des connecteurs peuvent être créés pour montrer comment une exigence est liée à d'autres éléments du Référentiel y compris d'autres Exigences .
|
|
Matrice des relations |
Affiche un groupe d'éléments sur l'axe horizontal et un autre groupe d'éléments sur l'axe vertical avec des marqueurs indiquant s'ils ont une relation et une flèche indiquant la direction du connecteur. Relations peuvent être créées directement dans la matrice et celles-ci seront affichées sur des diagrammes contenant les éléments source et cible. La Matrice des relations est un outil utile pour visualiser rapidement les lacunes ou les exigences manquantes et est particulièrement utile pour les chefs de projet et les parties prenantes de l'entreprise qui pourraient être moins familiers avec les représentations schématiques des Exigences et les langages formels tels que l' UML .
|
|
Générateur de scénarios |
Utilisé pour créer des scénarios, des contraintes telles que des pré-conditions et des post-conditions et pour détailler les étapes des scénarios de cas d'utilisation. Il peut également être utilisé pour créer des diagrammes de comportement permettant de visualiser les étapes d'un scénario et de les utiliser comme cible ou source pour les connecteurs.
|
|
Fenêtre de traçabilité |
Utilisé pour afficher la hiérarchie des éléments en fonction de leur relation avec d'autres éléments. Tandis que la fenêtre Navigateur donnera une vue structurelle basée sur le confinement dans un espace de noms, la fenêtre Traçabilité affiche les éléments associés quel que soit leur emplacement dans le référentiel.
|
|

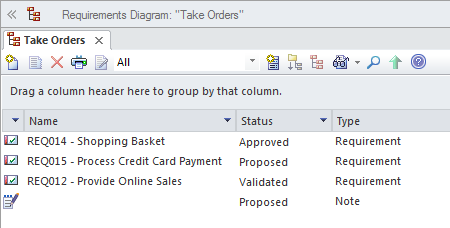

Liste des Diagramme |
Répertorie les éléments d'un diagramme , filtrés et triés selon les paramètres que vous définissez ; affiche toutes ou certaines propriétés par défaut de chaque élément. Les propriétés peuvent être modifiées en ligne pour chaque exigence et de nouvelles Exigences peuvent être créées dans la liste du diagramme .
|
|
Paquetage Navigateur |
Répertorie les éléments d'un Paquetage , filtrés et triés selon les paramètres que vous définissez ; affiche toutes ou certaines propriétés par défaut de chaque élément. |
|

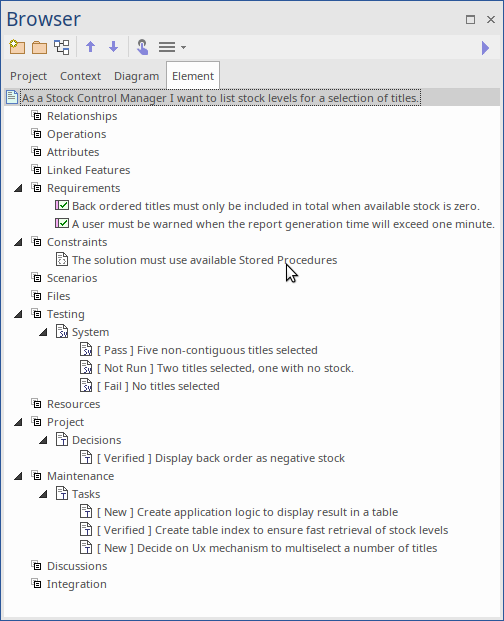

Onglet Elément de la fenêtre Inspecteur |
Affiche les Attributes , Valeur Étiquetés , Contraintes, Exigences Exigences , Relations , Items de Maintenance, Tester , Eléments Gestion de Projet , Fichiers, etc. d'un élément sélectionné. C'est un moyen polyvalent d'afficher ces informations en un seul endroit sans avoir besoin d'ouvrir d'autres fenêtres.
|
|
Recherche Modèle |
Permet de localiser les Exigences en général dans le modèle, ou des éléments d'exigence spécifiques, selon les critères de recherche que vous utilisez. |
|
Modèle Vues |
Vous permet de maintenir des liens vers des éléments couramment utilisés et de montrer rapidement les développements et les changements dans le contenu Paquetage (Exigence) par le biais de rapports ou de diaporamas de diagrammes sélectionnés. |
