Définir des blocs en tant que Modelica et Simulink

Pour les cas où Modelica et Matlab sont utilisés, ou pour définir des gabarits génériques pour couvrir les deux produits, vous pouvez définir les références au type de composant des deux produits dans un SysPhS Bloc .

Les blocs prédéfinis fournis avec les Motifs SysPhS incluent déjà les propriétés Modelica et Simulink.

Exemple

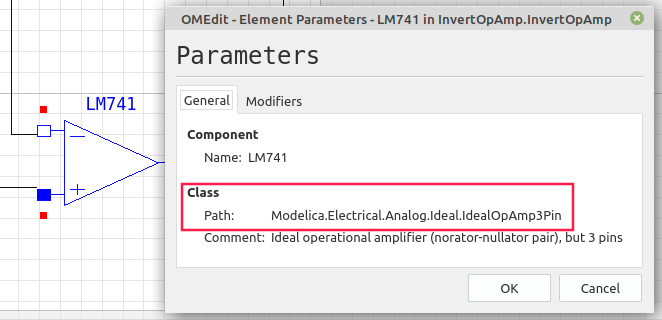

Voici un exemple de composant Modelica pour un ampli-op.

Voici un exemple de composant Simscape pour un ampli-op.

Note que comme fl_lib est référencé par 'Foundation', le 'Name' SysPhS est foundation.electrical.elements.op_amp.

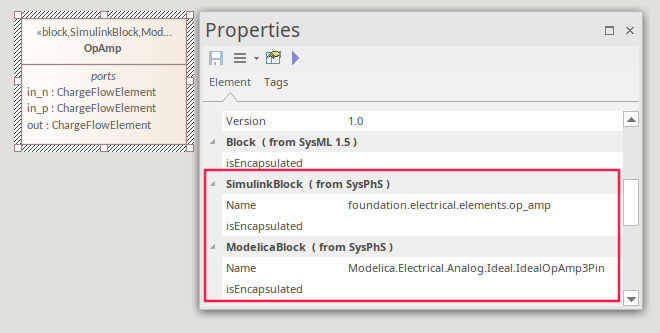

Voici les paramètres 'Nom' pour Modelica et Simulink.

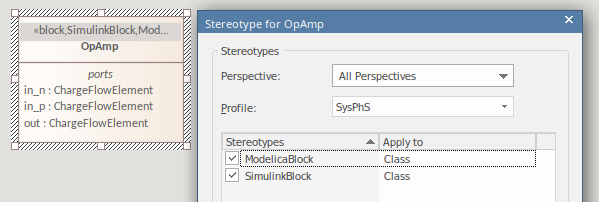

Pour définir manuellement les propriétés des deux produits, vous devez définir le stéréotype pour les deux. Pour ce faire sur un élément Bloc SysPhs nouvellement créé, dans la fenêtre Propriétés de cet élément :

• Sélectionnez "Stéréotype"
• Cliquez sur le bouton
• Sélectionnez SysPhS dans le profil
• Cochez les stéréotypes SimulinkBlock et ModelicaBlock
