Référencement des bibliothèques de Simulation SysPhS
La spécification SysPhS fournit une définition d'une Bibliothèque de composants indépendante de la plate-forme qui se compose de deux groupes de composants : le flux de signaux et l'interaction physique. Comme cette bibliothèque de composants est une ressource sous-jacente utilisée pour la modélisation , une copie de cette bibliothèque doit être contenue dans le référentiel sur lequel vous travaillez, pour référence dans vos modèles SysPhS.
Afin de réaliser des simulations sous le standard SysPhS, vous devez télécharger deux librairies SysPhS depuis l' Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ') :
- Éléments SysPhS pour l'interaction physique et
- Éléments SysPhS pour le flux de signaux
- Ces bibliothèques peuvent être utilisées sur plusieurs modèles SysPhS créés dans le référentiel. Il est recommandé de les télécharger dans un Paquetage unique, après quoi une seule référence à ce Paquetage peut être définie dans n'importe quel modèle SysPhS.
- Créez un Paquetage pour contenir les bibliothèques.
- Sélectionnez le Paquetage dans le Navigateur .
- Définissez la Perspective (

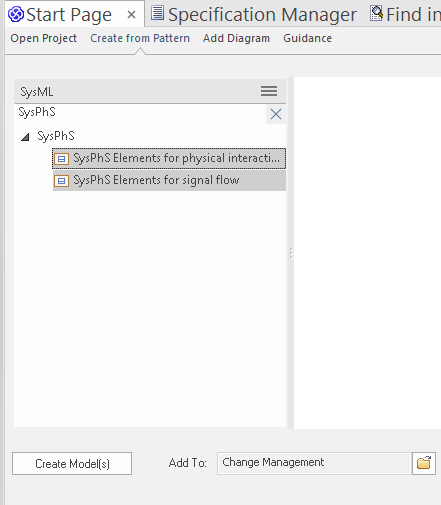

, coin supérieur droit de l'espace de travail) sur ' Ingénierie des Systèmes > SysML'. - Appuyez sur Ctrl+Maj+M pour ouvrir l'onglet 'Créer à partir de Motif ' (l' Assistant de Modèle ) sur la Page Démarrage .
- Dans la barre de filtre, sous le nom de la perspective, saisissez « SysPhS ».
- Cliquez sur 'SysPhS Elements for physical interaction' et Ctrl+clic sur 'SysPhS Elements for signal flow'.
- Cliquez sur le bouton Créer Modèle (s).

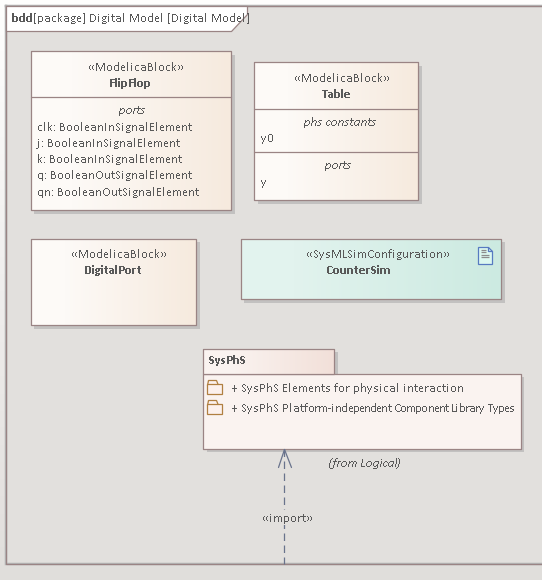

Pour chaque simulation SysML utilisant SysPhS, le cadre du diagramme de définition de Bloc doit avoir une référence à la bibliothèque Paquetage . Pour définir cela, liez la bibliothèque Paquetage au cadre de diagramme SysML avec un connecteur d'importation :
- Créez un diagramme de définition de Bloc pour la simulation.
Cela aura automatiquement un cadre Bordure autour des éléments. - Faites glisser la bibliothèque Paquetage sur le diagramme .
Une prompt s'affiche pour le type d'opération « ajouter » à effectuer. - Sélectionnez l'option 'Élément de Paquetage '.
L'élément de bibliothèque Paquetage est ajouté au diagramme dans le cadre Bordure . - Cliquez-droit sur le cadre Bordure pour afficher le menu contextuel, et assurez-vous que l'option 'Sélectionnable' est cochée.
- Changez la boîte à outils en page 'SysPhS' :
Cliquez sur l'icône de relation ' Paquetage Import', et faites glisser le curseur entre le cadre Bordure et la librairie Paquetage pour créer un connecteur Import. - Enregistrez le diagramme (appuyez sur ).
