Diagramme exigences

Le diagramme Exigences est utilisé pour créer et afficher les Exigences et leurs relations avec d'autres éléments, y compris d'autres Exigences . Exigences peuvent être spécifiées à n'importe quel niveau, des exigences stratégiques de l'entreprise ou de l'entreprise aux exigences des parties prenantes en passant par les exigences d'ingénierie de bas niveau et même les exigences logicielles et de transition. Pour plus d'informations, consultez la rubrique d'aide SysML Requirements Modeling .

Les éléments contenus dans ce diagramme peuvent être visualisés de différentes manières, notamment :

• Spécification Vue - permettant d'afficher les éléments et leurs notes au format traitement de texte ou tableur dans une fenêtre ancrable séparée
• Inline Spécification Vue - permettant de visualiser côte à côte le diagramme et une liste de ses éléments sous forme narrative
• List Vue - permettant de visualiser les éléments du diagramme dans une liste pouvant être triée et les éléments regroupés par propriétés
• Gantt Vue - permettant aux éléments du diagramme d'être représentés sur un diagramme de Gantt montrant comment les ressources sont utilisées au fil du temps

Éléments

Les principaux éléments pouvant apparaître dans les diagrammes d' Exigences sont :

• Exigence
• Cas Test

Les principaux connecteurs pouvant apparaître dans les diagrammes d' Exigences sont :

• Endiguement
• Trace
• Copie
• Dériver
• Vérifier
• Affiner
• Satisfaire

Outils

Divers outils peuvent être utilisés avec modélisation des exigences, notamment :

• Gestionnaire de Spécification - qui permet à un utilisateur de travailler avec des exigences dans un format de type tableur ou traitement de texte
• Importation et exportation de feuille de calcul (CSV) - qui permet d'importer ou d'exporter du contenu dans des feuilles de calcul à partir du modèle
• Documentation - qui permet de générer une documentation formelle ou informelle à partir du modèle dans une variété de formats
• Traçabilité - qui fournit une vue hiérarchique des relations d'un élément avec d'autres éléments du modèle
• Fenêtre de responsabilité - qui fournit une vue composite des responsabilités importantes d'un élément, y compris les contraintes, les Exigences et les scénarios
• Matrice de relation - qui permet de visualiser les liens entre l'exigence (ou d'autres éléments) et d'autres éléments tels que les besoins des parties prenantes dans une matrice
• Mind Mapping - qui permet d'enregistrer le déroulement d'une réunion, enregistrant ainsi - par exemple - les besoins des parties prenantes

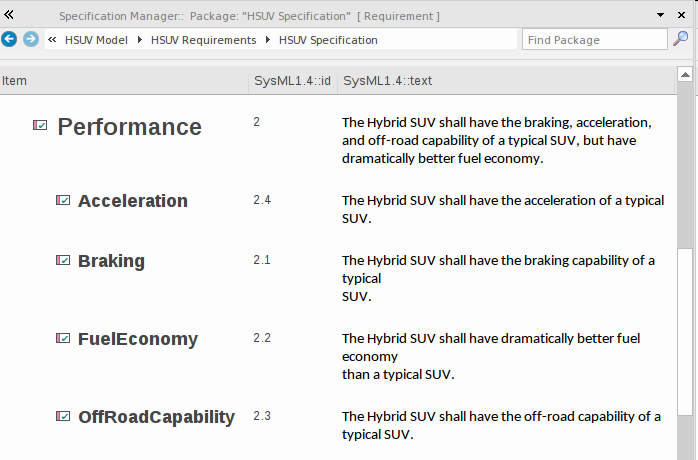

Le plus largement utilisé de ces outils d'exigences est probablement le Gestionnaire de Spécification , qui fournira une manière bienvenue et familière de travailler avec des spécifications textuelles telles que des exigences ou des contraintes. Le Gestionnaire de Spécification permet de visualiser une liste d'éléments contenus dans un Paquetage ou un diagramme .

Usage

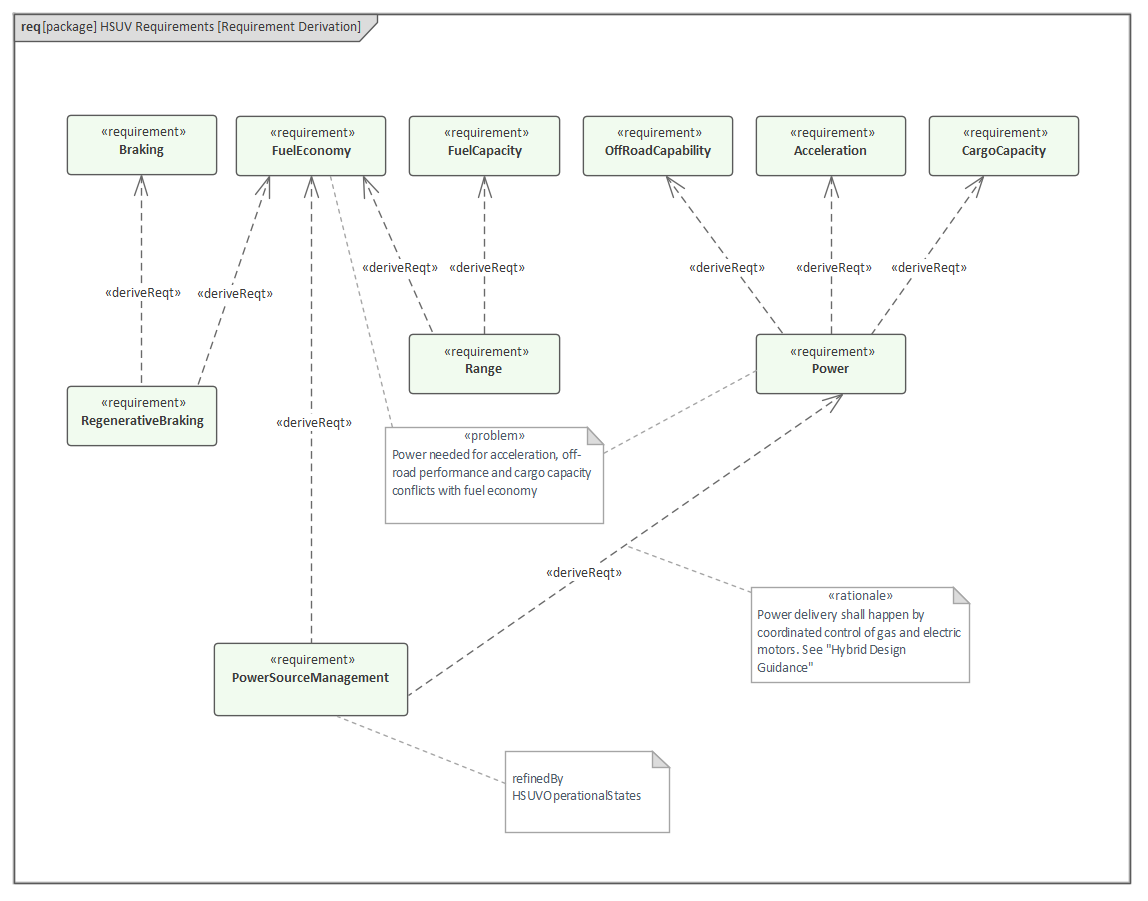

Le Exigences des diagramme peut être utilisé pour afficher une hiérarchie des exigences à l'aide de la relation de confinement permettant à un spectateur de voir comment les relations structurelles des exigences. Il est cependant plus convaincant lorsque les Exigences sont visualisées dans un diagramme avec d'autres éléments utilisant d'autres relations, y compris d'autres exigences. Un exemple de ceci est la relation entre les Exigences et les cas de Test ou les Exigences et les composants d'une solution.
