Apprendre à connaître les diagrammes Diagrammes

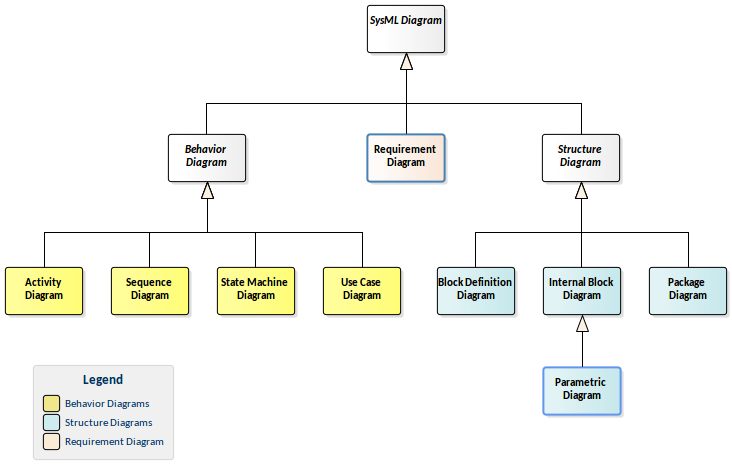

Les diagrammes du SysML peuvent être considérés comme des types de canevas, où un ingénieur créera des représentations visuelles des concepts d'ingénierie qui font partie du modèle. Il existe neuf types de diagramme SysML, chacun axé sur un aspect particulier du problème ou de la solution. Bien que les types de diagramme contiennent généralement différents types d'éléments, ils sont tous conformes à une représentation standard composée de : un cadre qui contient, un en-tête et une zone de contenu.
Cette section décrit certains des outils et fonctionnalités les plus utiles qui peuvent être utilisés lorsque vous travaillez avec des diagrammes , mais il y en a beaucoup d'autres qui peuvent être utiles. Pour plus d'informations, consultez les Model Diagrams Rubrique d'aide.
Diagramme

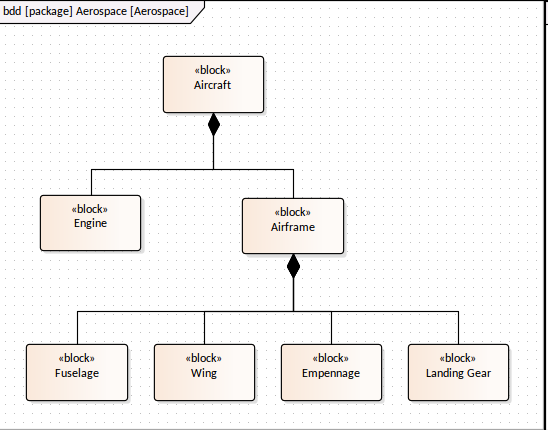

Un cadre de Diagramme est un dispositif visuel qui contient les éléments et les relations d'un diagramme . Le cadre comporte deux parties :
- Une zone d'en-tête qui contient un nom qualifié pour l'élément de modèle dans le cadre, qui est fourni s'il n'est pas contenu dans l'espace de noms par défaut associé au cadre ; il a la forme :
- Une zone de contenu qui contient les éléments visuels qui composent le diagramme

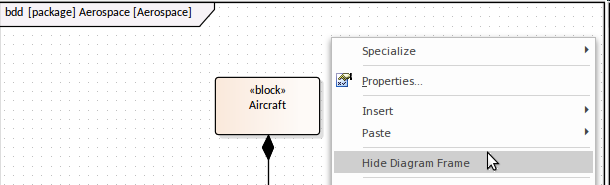

Enterprise Architect affiche par défaut les cadres dans une fenêtre de diagramme , mais conformément à la spécification SysML, le cadre peut être supprimé pour créer une interface de création de diagrammes moins encombrée. (En se souvenant Enterprise Architect affiche commodément les informations d'en-tête de cadre dans l'en-tête du diagramme ).
Un cadre peut être réactivé chaque fois que nécessaire, et les diagrammes envoyés au presse-papiers ou à l'imprimante peuvent être configurés pour afficher des cadres, qu'ils aient été masqués ou non dans l'interface utilisateur.
S'il est défini sur non sélectionnable, le cadre se redimensionne automatiquement pour s'adapter aux limites du diagramme , en s'agrandissant à partir de sa taille par défaut mais sans se réduire. Ils peuvent cependant être rendus sélectionnables et ajustés en fonction des préférences d'un modélisateur.
Note que les diagrammes montrant Diagramme cadres de diagramme appliqués à l'aide de la version 14.0 ou ultérieure d' Enterprise Architect dessineront l' object parent sur le diagramme lorsqu'ils sont ouverts à l'aide d'une version d' Enterprise Architect antérieure à la version 14.0.

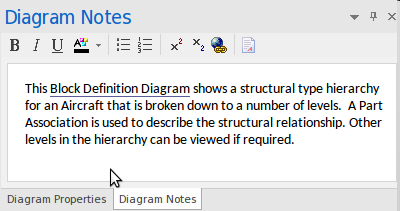

Descriptions Diagramme ( Notes )
En plus des méta-informations contenues dans l'en-tête, un diagramme peut avoir une description qui est utile aux nouveaux arrivants pour comprendre le but et l'intention du diagramme . La description peut être ajoutée, visualisée et maintenue dans la fenêtre de notes du diagramme ,
Un diagramme est souvent créé pour décrire les aspects d'un modèle ou d'un système. Bien que le diagramme lui-même et les éléments et connecteurs qu'il contient racontent une histoire, il est souvent nécessaire d'annoter le diagramme avec des informations supplémentaires sous la forme d'un texte descriptif. Ce texte pourrait par exemple :
- Décrivez le but du diagramme ,
- Mettre en évidence comment interpréter le diagramme ,
- Contenir un lien vers d'autres informations dans le modèle,
- Expliquez les symboles utilisés.
Les notes seront générées dans la documentation et sont visibles via l'interface WebEA .

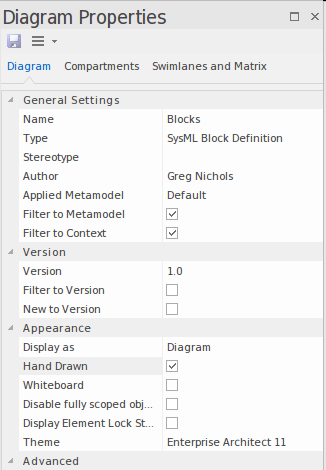

Propriétés du Diagramme
Chaque diagramme a une série de propriétés qui décrivent le diagramme à un niveau méta, y compris des éléments tels que :
- Date de création du diagramme ,
- Date de modification du diagramme ,
- Auteur du Modèle qui a créé le diagramme ,
- Mode dessiné à la main et tableau blanc
- Thème visuel, et bien d'autres.
De plus, il existe un onglet dédié à la spécification des compartiments visibles dans le diagramme et un autre onglet utilisé pour spécifier les matrices et les couloirs.

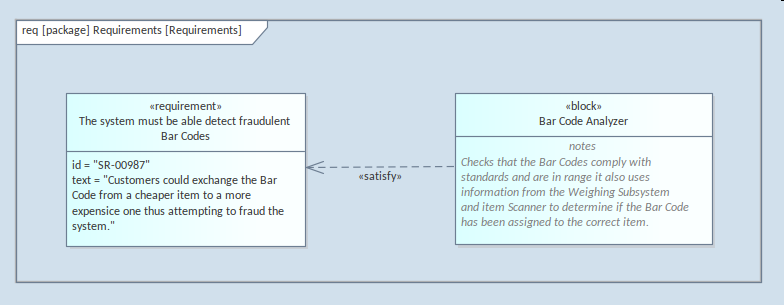

Changer les thèmes et l'apparence
Enterprise Architect fournit une facilité qui vous permet d'appliquer un thème sélectionné à tous les diagrammes présentés sur votre appareil. Vous pouvez l'utiliser pour créer un style particulier du diagramme et cela peut affecter la couleur, la police, le dégradé, l'épaisseur de ligne et l'image d'arrière-plan (tuile). C'est un mécanisme utile pour donner plus d'attrait à votre diagramme ou pour unifier son apparence.
Les couleurs et les styles peuvent également être définis pour chaque élément de diagramme individuellement, soit par défaut (chaque diagramme dans lequel l'élément apparaît), soit uniquement pour l'élément du diagramme actuel .
Visualisations alternatives des Diagrammes
Tout en étant conforme à la spécification SysML et en fournissant toutes les fonctionnalités de diagramme attendues dans un outil de modélisation , Enterprise Architect fournit un certain nombre de façons pour les modélisateurs de visualiser le diagramme différemment, apportant des visualisations riches du diagramme et de ses éléments. Ceux-ci inclus:
- Spécification Vue - présente les éléments dans un format familier de traitement de texte ou de tableur, permettant la mise à jour des éléments et du texte
- List Vue - présente les éléments dans une liste qui peut être triée et regroupée, et les champs mis à jour
- Inline Spécification Vue - présente le diagramme à côté d'une vue narrative similaire à la Spécification Vue
- Gantt Vue - présente les éléments dans une vue Gantt montrant l'allocation des ressources et d'autres informations temporelles

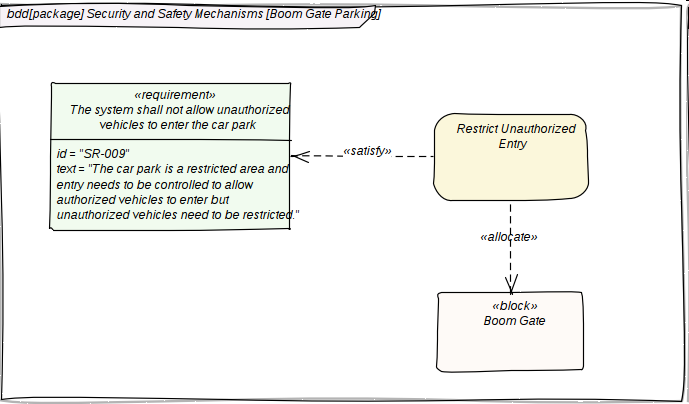

De plus, le diagramme peut être visualisé en deux modes qui modifient l'apparence des diagrammes adaptés aux présentations, ajoutant un grand attrait et atténuant l'accent mis sur la rigueur du langage de modélisation sous-jacent.

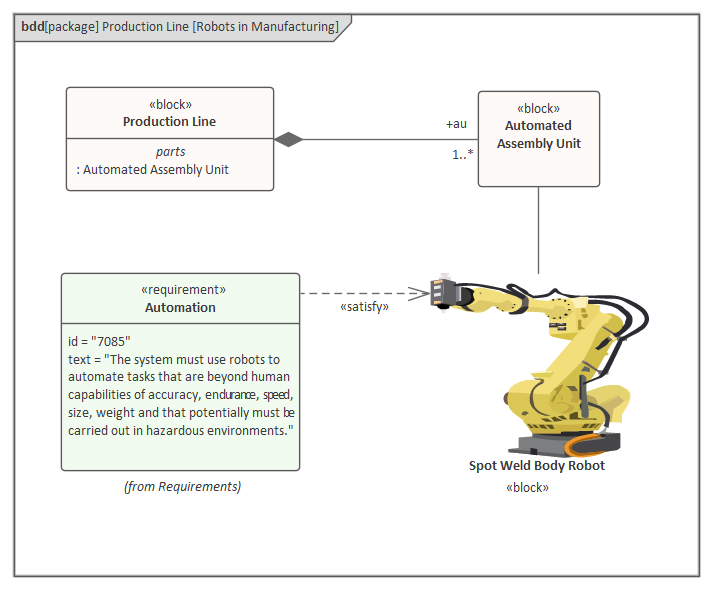

Créer un attrait avec des images alternatives
Les diagrammes créés dans le cadre d'un modèle sont destinés à communiquer des idées à un public et l'intention du diagramme est souvent mieux transmise à un public non technique ou commercial par l'utilisation d'une image. Enterprise Architect fournit un mécanisme pour remplacer la notation graphique vanille (et parfois) peu attrayante du Langage Modélisation des Systèmes par une image dans une variété de formats, y compris des images vectorielles.
L'image peut être appliquée à chaque instance de l'image dans le diagramme ou juste pour un diagramme particulier. Un ensemble d'images par défaut peut être importé dans le gestionnaire d'images ou un utilisateur ou une équipe est libre de créer ses propres images spécifiques à un domaine ou à une industrie particulière.

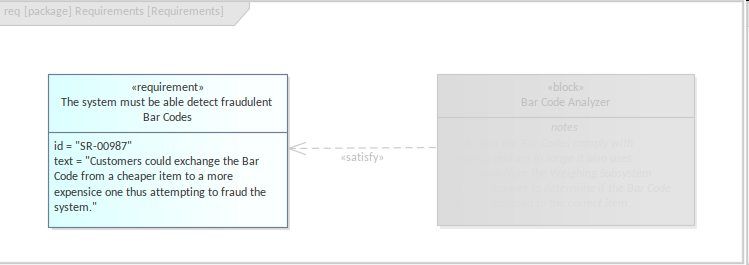

Filtres de Diagramme
Filtres de Diagramme fournissent un mécanisme pour filtrer les parties d'un diagramme ou d'une liste d'éléments qui ne présentent pas d'intérêt, ne laissant que les éléments et les connecteurs qui sont pertinents pour la vue. Les filtres peuvent être définis pour des éléments ou des connecteurs et il existe un large éventail de critères qui peuvent être définis, tels que filtrer tous les éléments qui n'ont pas le statut "Validé" et ont été créés depuis une date jalon. Plus simplement, un type d'élément ou un stéréotype peut être filtré. Les éléments qui ne répondent pas aux critères peuvent être masqués, en niveaux de gris ou simplement atténués (estompés) afin qu'ils soient visibles mais non proéminents.
Légendes Diagramme
Diagramme légendes du diagramme permettent de décrire les éléments et les connecteurs utilisés dans le diagramme . Les légendes peuvent modifier dynamiquement les aspects visuels des éléments et des connecteurs dans le diagramme , par exemple en modifiant la couleur de remplissage, la couleur de ligne et la largeur de ligne en fonction des propriétés des éléments ou Valeur Étiquetés .
N'importe quel nombre de légendes peut être créé et elles peuvent être appliquées à un ou plusieurs diagrammes .
