Présentation Paquetage Diagrammes
Le diagramme Paquetage est un diagramme simple qui décrit visuellement la structure du référentiel, y compris les relations entre Paquetages et d'autres Paquetages et éléments. Paquetage diagrammes de paquetage apparaissent assez simplistes avec un petit nombre d'éléments :
- Modèle
- Bibliothèque d'Équipe
- Paquetage
- Vue
- Point de Vue
- Partie prenante
Ceux-ci sont reliés par une série de relations.
Encore une fois, le nombre de relations est assez limité, mais chacune a une signification spécifique dans le diagramme .
- Se conformer
- Dépendance
- Importer
- Endiguement
- La concrétisation
- Affiner
- Exposer
Comme pour tous les éléments SysML, il y a à la fois un aspect graphique et textuel des éléments, des notes peuvent être ajoutées à chacun des Paquetages et des relations pour clarifier le but de l'élément ou du connecteur. Le diagramme Paquetage peut contenir n'importe quel type d'élément de modèle, mais il contient généralement Paquetages . Enterprise Architect étend la spécification SysML en fournissant un certain nombre de façons différentes et innovantes de visualiser les Paquetages et leur contenu sur un diagramme de Paquetage . Ces options sont visibles dans le menu qui s'affiche lorsqu'un Paquetage est glissé de la fenêtre du Navigateur vers un diagramme .

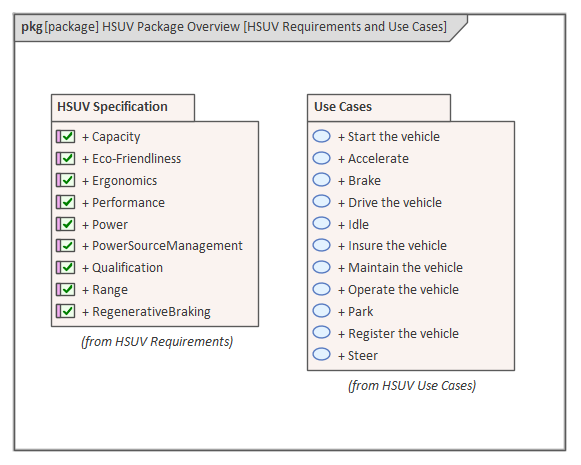

Dans ce diagramme , nous pouvons voir que le modélisateur a choisi l'option 'Élément de Paquetage ' et a défini la visibilité du compartiment de l' object de diagramme de Paquetage pour afficher le contenu du Paquetage . Les options de visibilité des compartiments sont disponibles à partir du menu contextuel d'un object de diagramme pour n'importe quel élément, et Enterprise Architect modifie dynamiquement les options en fonction du type d'élément et des compartiments disponibles.

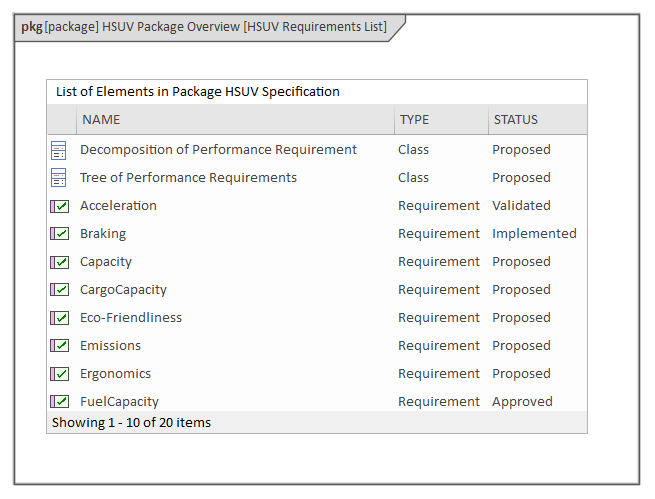

Dans le diagramme suivant, l'ingénieur a choisi l'option « Paquetage as List », qui s'appuie sur un code SQL généré automatiquement mais configurable par l'utilisateur pour créer une liste dynamique d'éléments basée sur l'une des métadonnées de l'élément Paquetage . Ici, nous voyons la même liste d'exigences, mais cette fois, un certain nombre de propriétés sont également affichées.
N'importe quel nombre de diagrammes de Paquetage peut être créé pour définir ou aider à visualiser la structure du référentiel. Pour plus d'informations, consultez la Package Diagram aide du diagramme de paquetage.
Création Paquetage Diagrammes
Un diagramme Paquetage peut être créé à partir de plusieurs endroits de l' Interface Utilisateur , en sélectionnant :
- Ruban de conception - Ajouter une icône sur le panneau Diagramme
- Barre d'outils de la fenêtre Navigateur - Icône Nouveau Diagramme
- Menu contextuel de la fenêtre Navigateur - Ajouter un Diagramme
Sélectionnez d'abord l'emplacement dans la fenêtre du Navigateur où vous souhaitez placer le diagramme de Paquetage . Il peut s'agir d'un Paquetage ou d'un élément, mais il est courant d'insérer des diagrammes de Paquetage dans un Paquetage . Une fois l'emplacement du Paquetage sélectionné dans la fenêtre du Navigateur , sélectionnez l'option ruban :
Conception > Diagramme > Ajouter Diagramme

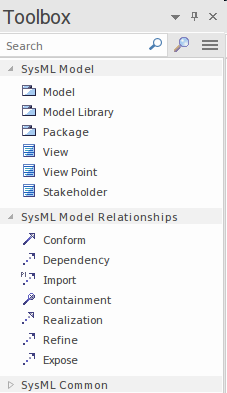

La sélection de cette option ouvrira la boîte de dialogue Nouveau Diagramme , sur laquelle vous nommez le diagramme ; le nom par défaut est initialement le nom du Paquetage ou de l'élément qui contient le diagramme . Avec la perspective SysML choisie et la version de SysML sélectionnée, une liste de diagrammes s'affichera à partir de laquelle vous sélectionnerez le diagramme Paquetage . Cliquez sur le bouton OK pour créer un nouveau diagramme de Paquetage à l'emplacement sélectionné dans la fenêtre du Navigateur . Le Diagramme Vue s'ouvrira, vous permettant de commencer à ajouter des éléments et des connecteurs qui décrivent la structure du système et sa division en ces groupes structurels. Enterprise Architect affichera également les pages de la boîte à outils ' Paquetage ' qui contiennent les éléments et les relations tels que définis par la spécification SysML pour être applicables à la construction de diagrammes Paquetage . N'importe quel nombre d'autres pages de la boîte à outils peuvent être ouvertes, si nécessaire, en plus des éléments 'Communs' et des pages ' Relations communes' qui seront toujours disponibles.
Les éléments et connecteurs les plus importants qui sont utilisés avec le diagramme Paquetage sont :
Éléments
- Modèle - utilisé pour définir une partie de haut niveau du système
- Bibliothèque d'Équipe - utilisée pour définir un ensemble d'éléments réutilisables
- Paquetage - utilisé pour créer une unité structurelle de base
- Vue - utilisé pour définir ce qu'une partie prenante verra lors de la visualisation
- Point de vue - utilisé pour définir un point de référence pour une vue
- Partie prenante - utilisé pour décrire les personnes ou les parties ayant un intérêt matériel
Connecteurs
- Se conformer
- Dépendance
- Importer
- Endiguement
- La concrétisation
- Affiner
- Exposer
Des éléments peuvent être ajoutés au diagramme en les glissant-déposant de la Boîte à outils vers le Diagramme Vue . Il est considéré comme une bonne pratique de commencer par définir le Modèle et les bibliothèques de Modèle . Lorsqu'une icône Modèle ou Bibliothèque d'Équipe est glissée de la Boîte à outils vers un diagramme , le modélisateur sera invité à saisir un nouveau nom de Paquetage à l'aide de cette boîte de dialogue :

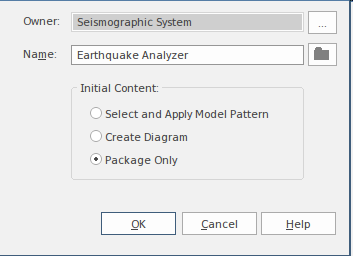

Une fois le nom du Paquetage entré, un nouvel élément Paquetage sera créé sur le diagramme . Lors de la création d'un Paquetage à partir de la boîte à outils ou de l'insertion d'un paquetage dans la fenêtre du Navigateur , un modélisateur dispose d'un certain nombre d'options, comme indiqué dans le dialogue de cette capture d'écran.
Comme décrit précédemment, lorsqu'un Paquetage existant est glissé depuis la fenêtre Navigateur (ou copié depuis un diagramme existant), Enterprise Architect vous permet de le créer de différentes manières, comme indiqué dans cette capture d'écran :
