Diagramme Paramétriques - Débit de carburant

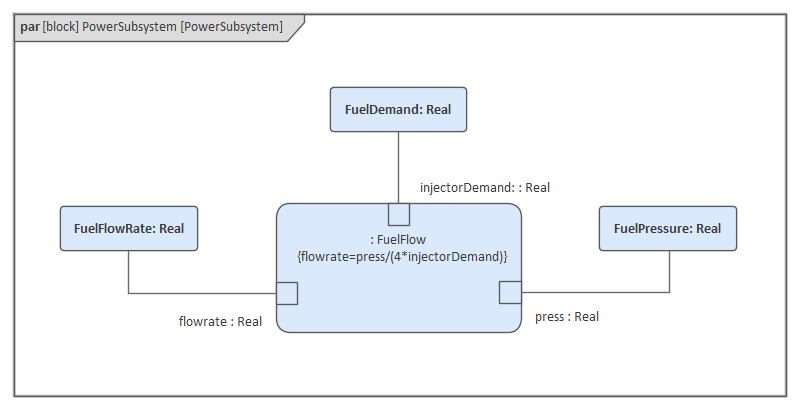

Ce diagramme Paramétriques montre comment modéliser des équations mathématiques à l'aide de ConstraintProperties et de paramètres liés au périmètre de ConstraintProperty. Dans ce diagramme , nous voyons que le débit est lié à la fois à la demande de carburant et à la pression de carburant, en utilisant l'équation :

{flowrate=press/(4*injectorDemand)}

La contrainte est modélisée dans le Constraint Bloc et peut être utilisée dans un certain nombre de contextes différents, en utilisant ConstraintProperties sur les diagrammes Paramétriques . Enterprise Architect a une facilité de simulation avancée qui utilise facilité ou Simulink pour créer des tracés d'équations modélisées.
