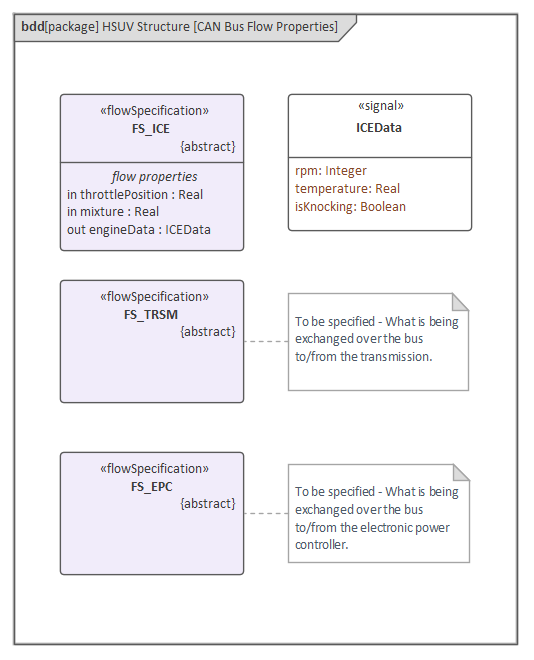

Ce diagramme montre les premières étapes (inachevées) de la définition et du raffinement d'une architecture de bus. Le modélisateur a utilisé des spécifications de flux pour modéliser la manière dont les éléments circuleront dans le véhicule ; par exemple, une spécification de flux a été définie pour :
- Le moteur à combustion interne FS_ICE
- Le système de transport
- Le contrôleur de puissance électronique
Le diagramme sera affiné dans les itérations ultérieures du processus, et les ports et les flux seront utilisés pour modéliser les éléments qui circulent à travers et entre les différents sous-systèmes.
