Configurer une structure de Modèle

Enterprise Architect a été conçu comme un outil de productivité à partir de zéro, et comprend un Assistant de Modèle intégré qui rend la configuration d'une structure de modèle très simple. Ces outils intuitifs font gagner un temps précieux à l'utilisateur expérimenté et suppriment les difficultés du débutant. Avec Décision Modélisation , les éléments que vous créez feront généralement partie d'un projet ou d'une initiative et seront liés à d'autres modèles, tels que les diagrammes Processus Métier et Statemachines créés par les analystes Métier , les ingénieurs système, les ingénieurs logiciels et autres.

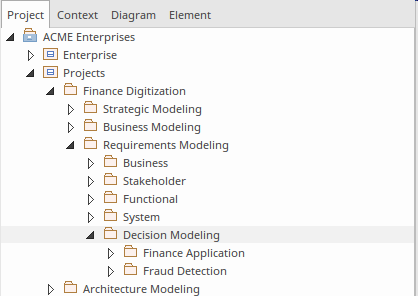

Cette illustration montre un exemple de structure de référentiel qui indique l'emplacement des éléments Décision Modélisation dans la branche Exigences Modélisation d'un projet. Les modèles Décision peuvent être situés n'importe où dans un projet, et Enterprise Architect offre la facilité de les glisser-déposer (ou leur Paquetage contenant) d'un emplacement à un autre dans la fenêtre Navigateur .

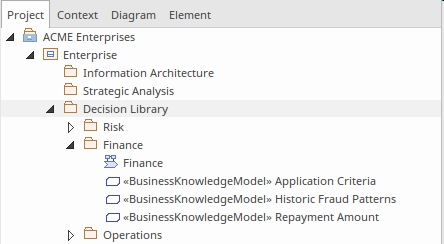

L'illustration suivante montre comment les Métier Knowledge Models, qui sont conçus pour être des composants décisionnels réutilisables, peuvent être contenus dans une bibliothèque et peuvent être réutilisés par n'importe quel projet ou initiative. La bibliothèque peut être stockée au niveau des modèles d'entreprise et, si nécessaire, les modèles de connaissances Métier appropriés peuvent être inclus dans le projet respectif en les faisant glisser de la fenêtre Navigateur vers un diagramme Décision Exigences (DRD) dans le projet sélectionné.

Les modèles de connaissances Métier fournissent un mécanisme de réutilisation en permettant de transmettre les informations de décision en tant que paramètres et de renvoyer la sortie à la décision d'appel.

La structure globale du référentiel est un sujet qui dépasse le cadre de ce guide, mais c'est un aspect critique de la mise en place d'un référentiel et votre bibliothécaire ou administrateur système aura effectué cette tâche ou pourra vous aider. Nous apprendrons plus tard que les Paquetages sont des unités importantes dans l'organisation et la maintenance d'un référentiel modèle. Pour plus d'informations, consultez la rubrique d'aide de l' The Model Wizard .
